安装计量GQI2021

电气查量

查量流程优化

业务场景

（1）在实际查量业务中，需要先查总量，再逐步细化到分量和明细量，旧版软件的查量流程不清晰，操作不连贯，需要多次调整才能完成查量工作。

（2）旧版软件中，需要先在报表预览界面点击报表反查才可以进行查量，与实际业务流程不一致。

功能价值

优化升级查量流程，查量操作更加符合用户习惯和业务逻辑。查量更快捷，使用更舒心。

优化范围

电气专业中的工程量汇总表，包括管线、设备和支架，设置查总量，总量过渡时设置默认工程量输出维度，最终可追溯工程量明细，其他专业的汇总表与旧版一致。

操作步骤

1.单击工程量选项卡下【汇总计算】

2.单击工程量选项卡下【查看报表】

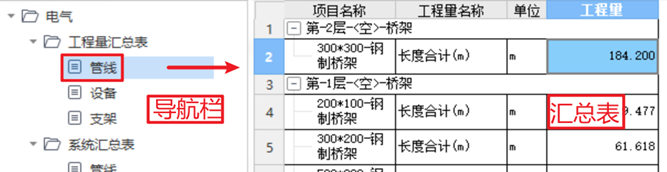

3.单击查看报表左侧导航栏中的【电气系统/工程量汇总表/ 管线】

汇总表中显示各管线的工程量

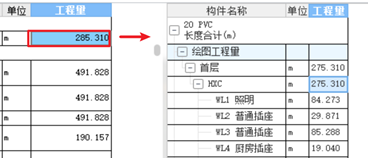

4.单击汇总表中的工程量单元格

过渡表中显示相应过渡量

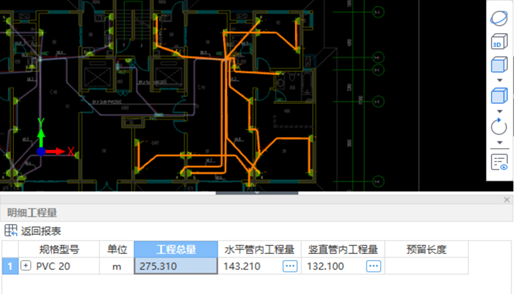

5.双击过渡表中的工程量单元格

绘图区高亮显示工程量相应图元，并弹出明细工程量对话框

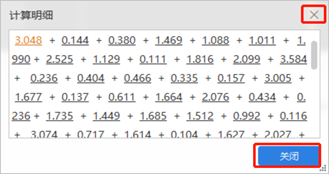

6.单击明细工程量对话框单元格的【...】

弹出计算明细对话框，显示明细工程量的计算式

7.计算明细对话框单击【关闭】或者右上角【×】

对话框消失

8
（1）单击明细工程量对话框【返回报表】，明细工程量对话框消失，弹出查看报表界面以继续查询其他工程量。

（2）单击明细工程量对话框【×】，明细工程量对话框消失。

查总量

查总量步骤

业务场景

（1）在汇总表中查看指定内容项时，需要手动逐一查找，费时费力。

（2）在汇总表中不能直接查看包含预留工程量的总量，需要二次调整，十分不方便。

功能价值

（1）优化了报表设置器中部分工程量名称和计算规则。工程总量更加贴近实际业务。

（2）新增查找定位。查找汇总表内容项方便快速。

操作步骤

1.单击工程量选项卡下【汇总计算】，汇总计算完毕后，单击【查看报表】

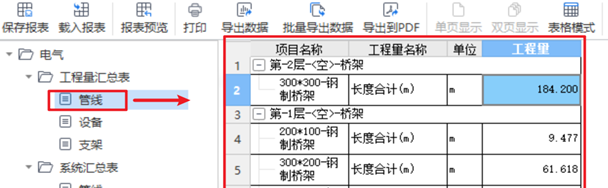

2.单击查看报表左侧导航栏中的【电气系统/工程量汇总表/ 管线】，即可在汇总表查看各项目的工程量。

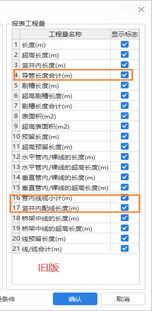

报表器优化项目

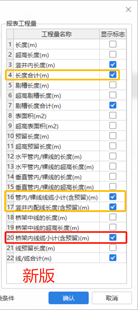

本次优化了电气专业下工程量汇总表中管线和设备的工程量名称和默认显示标志，具体如下：

1.管线相关的优化

（1）工程量项目及计算规则

① 将第4行 导管长度合计 修改为 长度合计，计算规则保持不变。

② 将第16行 管内线缆小计 修改为 管内/裸线线缆小计(含预留)，计算规则修改为：管内/裸线线缆小计（含预留）=水平管内/裸线的长度+水平管内/裸线的超高长度+垂直管内/裸线的长度+垂直管内/裸线的超高长度+管内/裸线的预留长度。

③ 将第17行 竖井内配线长度 修改 为 竖井内配线长度（含预留），计算规则修改为：竖井内配线长度（含预留）=竖井内配线长度+预留长度。

④ 增加 桥架内线缆小计（含预留）工程量，计算规则：桥架内线缆小计（含预留）=桥架中线的长度+桥架中线超高长度+桥架中线的预留长度。

⑤ 修改 线/缆合计 计算规则为：线/缆合计=管内线缆小计（含预留）+桥架内线缆小计（含预留）+竖井内配线长度

（2）显示标志默认选项
仅将 竖井内长度、管内/裸线线缆小计(含预留)、管内/裸线线缆小计(含预留)、桥架内线缆小计（含预留）和线/缆合计的显示标志默认为勾选，其他不勾选。

2.设备相关的优化

（1）工程量项目及计算规则优化
未改变

（2）显示标志默认选项优化
相比与旧版软件，取消套管展开面积和套管超过展开面积的显示标志默认勾选。

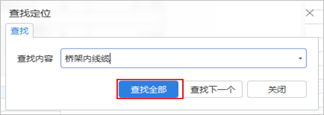

查找定位操作步骤

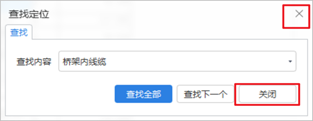

1.汇总计算完成后，单击【查看报表】，在弹出查看工程对话框中的工具栏中点击【查找定位】·

2.在查找内容输入框中输入关键字

3.单击【查找全部】（或键入Enter 键）

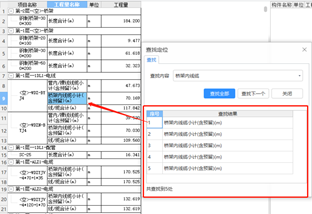

（1）若汇总表中有匹配项，显示匹配的所有单元格内容，同时汇总表中定位至相应内容

（2）若汇总表中没有匹配项，列表中内容为空，并弹出如下提示框，单击确定按钮，提示框消失

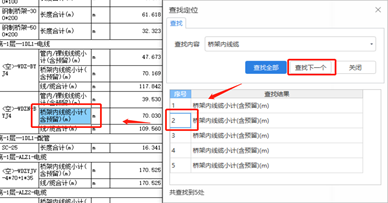

4.单击【查找下一个】

（1）当前项不是最后一项时，展开窗口中定位到下一个序号单元格，同时，汇总表中定位到相应结果单元格

（2）当前项是最后一项时，弹出如下提示框，单击【确定】，提示框消失。

5.单击【关闭】或者右上角【×】，查找定位框关闭

查分量及明细

业务场景

（1）当对于总量存疑的时候，需要对总量的构成明细进行查看。在查分量时，对于桥架、设备（如开关、灯具）、支架的工程量，需要按照楼层进行查看。对于电线和电缆，需要按照回路、配电箱和末端负荷进行查看，对于配管还需要增加按楼层查看。

（2）在查量过程中，对工程量存疑时，需要能快速定位工程量出处；另外，对于管线还需要能直观看到每段水平和竖直管线的规格型号和长度等信息。

（3）在查看明细工程量时，对于配管或者桥架，需要查看水平工程量、竖直工程量。对于电线和电缆，需要查看水平和竖直管内工程量、桥架内工程量和预留量。同时，还需要进一步查看计算式，特别对于预留量的计算式，还需要知道其所属配电箱。

（4）在对明细工程量相应的图元进行调整时，需要能够实时看到工程量的实时变化。

功能价值

（1）优化过渡表内容以及结构。查看分量更加贴近业务实际，清晰快速，无需多次操作。

（2）电线、电缆过渡表自动根据属性信息进行回路拆分，工程量可直接跨楼层整条回路查看；

（3）支持按工程量反查图元，定位图元更快速；新增管线标注信息，查看每段管线信息更快直观。

（4）新增明细工程量和计算式，对于管线，支持水平、竖直和预留等工程量的查看，并可以在计算式中直接查看预留量对应的配电箱。让用户对工程量结果更放心。

（5）可以实时查看修改图元的工程量。极大提高修正错误工程量的效率

操作步骤

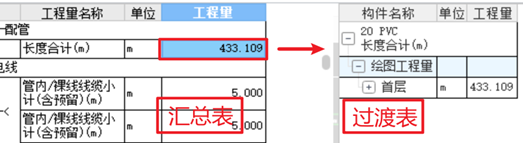

1.单击 汇总表中 所需查看的工程量单元格。 过渡表中显示相应过渡量

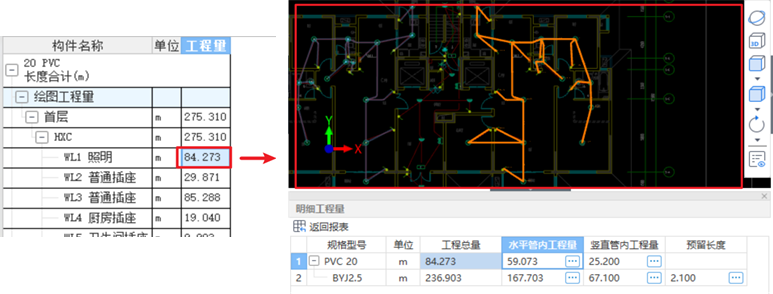

2.双击 过渡表中的工程量 单元格，绘图区中高亮显示相应图元，其余图元亮度变暗，并在下方弹出明细工程量窗体。

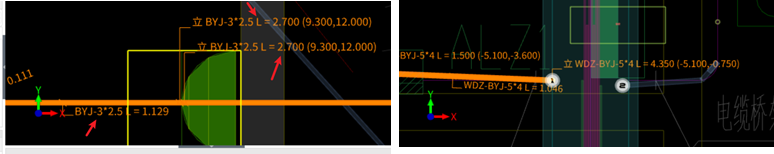

（1） 可以在绘图区直观的看到电线和电缆的规格型号和长度等信息

（2）可以在明细工程量窗体中查看工程量明细
a. 对于电线和电缆能够显示管内工程量。桥架内工程量和预留工程量

b. 对于设备和支架直接显示工程量

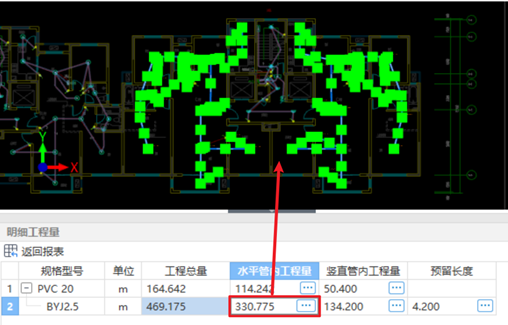

3.双击工程量明细单元格，相应图元变为选中状态。

4.选中一段图元进行编辑，相应工程量以及标注信息均会随之变化，但汇总表和过渡表中的值不变，除非重新汇总计算。

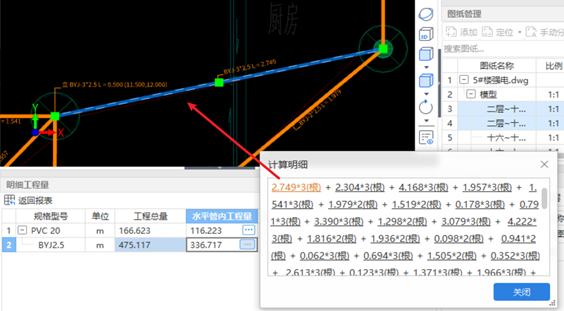

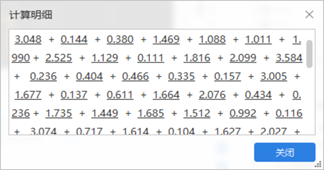

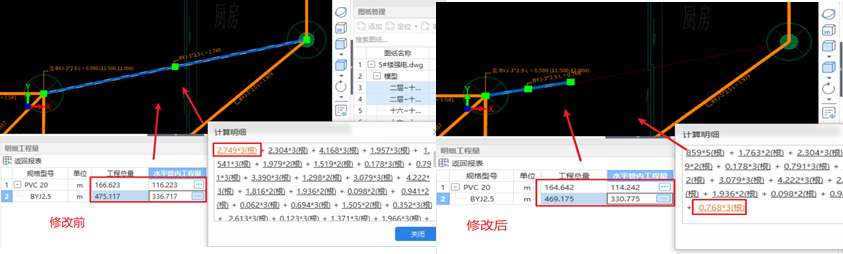

5.单击工程量单元格中的【...】，弹出计算明细窗体

对于电缆和电缆的预留工程量量，会在计算式中标明所属配电箱，对于竖直管线会标明超高工程量。

6.单击计算明细中的计算项，相应图元变为选中状态。

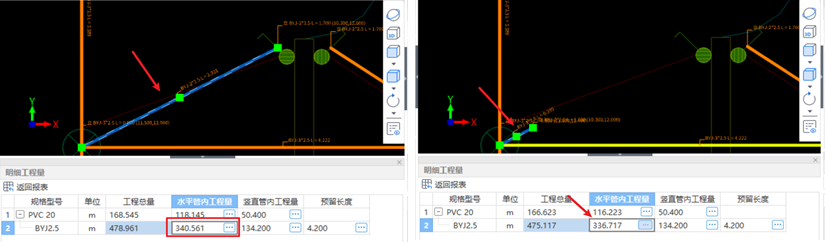

7.对选中的图元进行修改，计算式项及相应计算明细的工程量实时变化，但汇总表和过渡表中的值不变，除非重新汇总计算。
