系统编号识别

业务场景

在通风工程非常大的时候，一张图上可能存在不同的系统，有新风系统、有排风系统等，如果按照各个系统一条一条的识别，达到边计算边检查的效果。计算过程非常清晰。

功能价值

对同一个系统下连续的风管一次性全部识别（闭合的一段风管回路），并区分风管类型和各种不同规格尺寸，反建构件自动匹配属性。

操作步骤

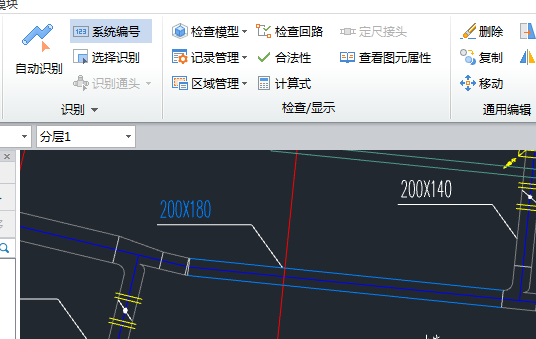

第一步：找到一个风管系统，然后点击【系统编号识别】，选择其中任意一条管道，然后选中它的两条边线和标识，右键。

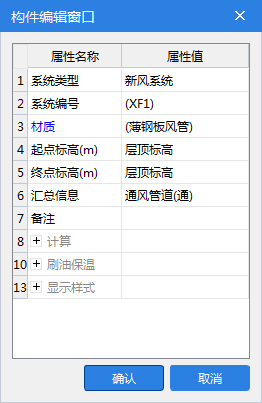

第二步：弹出构建编辑窗口。修改该系统的属性信息，和系统编号（系统编号属性值可方便后期查量），然后按照此方法把图纸里的所有风管一个系统一个系统进行识别。识别的每个系统编号下的所有风管，均根据各自的规格型号生成对应的风管。

第三步：点击确认后，风管图元生成完毕。

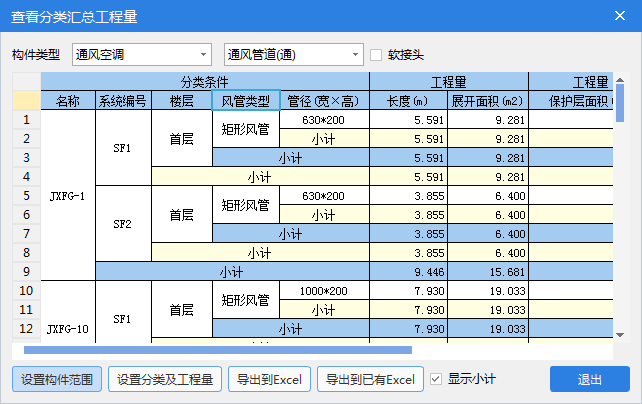

第四步：汇总计算以后，可在【分类查看工程量】里对每个系统编号下的风管进行查量。
