电缆沟内布线及其预留
业务场景
变配电房，作为电气专业下一类特殊且广泛存在的业务场景，在GQI内长期以来均采用替代方案进行算量。
这带来了以下几类问题：
1、无法列项：不支持读取表格类系统图
2、无法单拆工程量：电缆无法单拆到电缆沟内
3、无法计算预留量：电缆进出沟时须计算预留
4、无法出量：沟内托架、配电箱基础型钢工程量
功能价值
配电房精细算量版提供以下价值：
1、扩展支持读取表格类系统图
2、新增电缆沟、基础型钢构件
3、自动计算电缆进出沟的预留
4、支持灵活布置电缆沟托架、基础型钢，精准出量
价值1：按系统布线-电缆沟
功能位置
按系统布线功能位置不变，【建模】页签的【识别桥架内线缆】下，点击【按系统布线】功能按钮
功能操作
1、按系统布线操作流程与上个版本保持一致，支持自动布线、智能绘制；
2、支持多个系统共用电缆沟

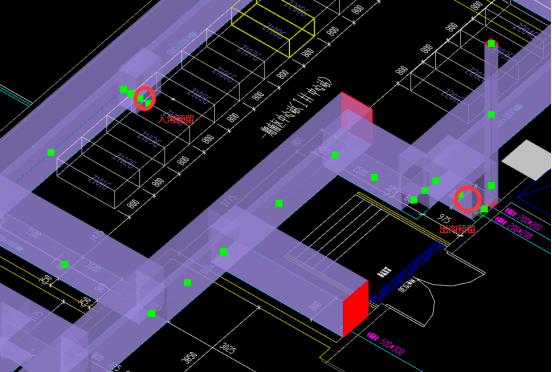

★3、电缆沟进出沟支持计算预留值。判断进沟、出沟依据为：
①起点端一侧，软件判断为进沟侧；
②终点端一侧，软件判断为出沟侧。
技巧提示

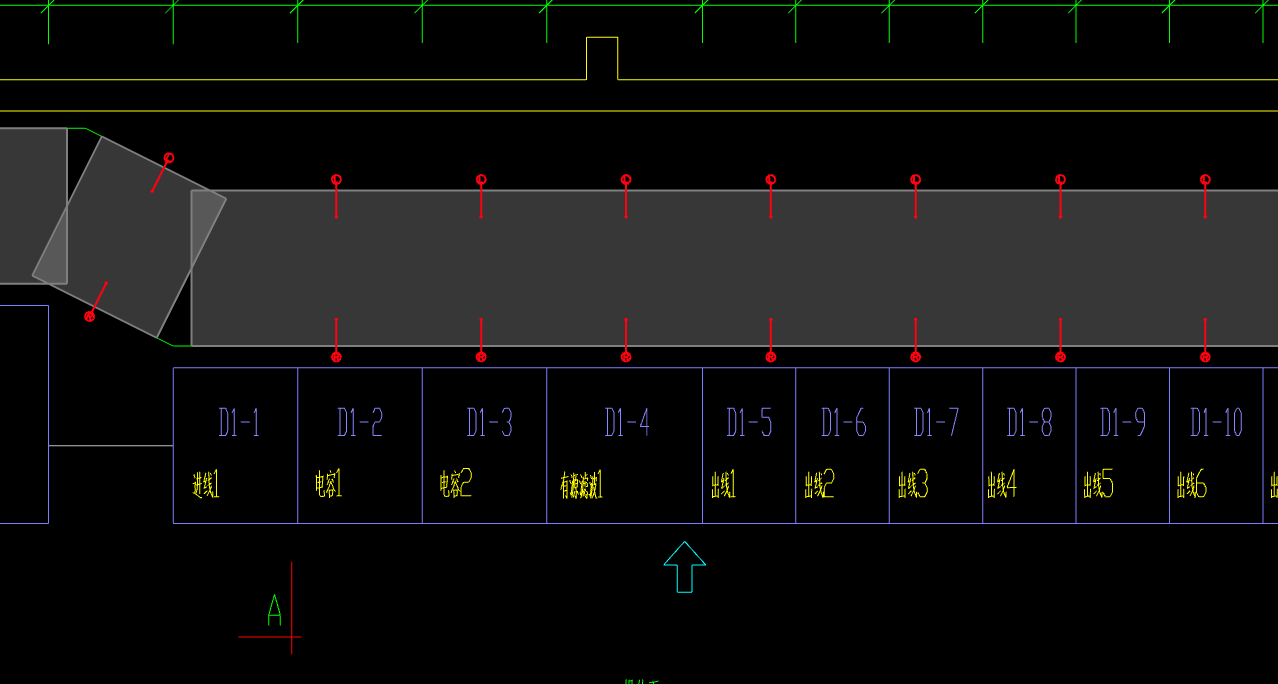

变配电房内，电缆沟与配电箱之间通过电缆槽开洞，确保沟内布线的连通性。但图纸内缺少代表电缆槽的cad线。（如下图）

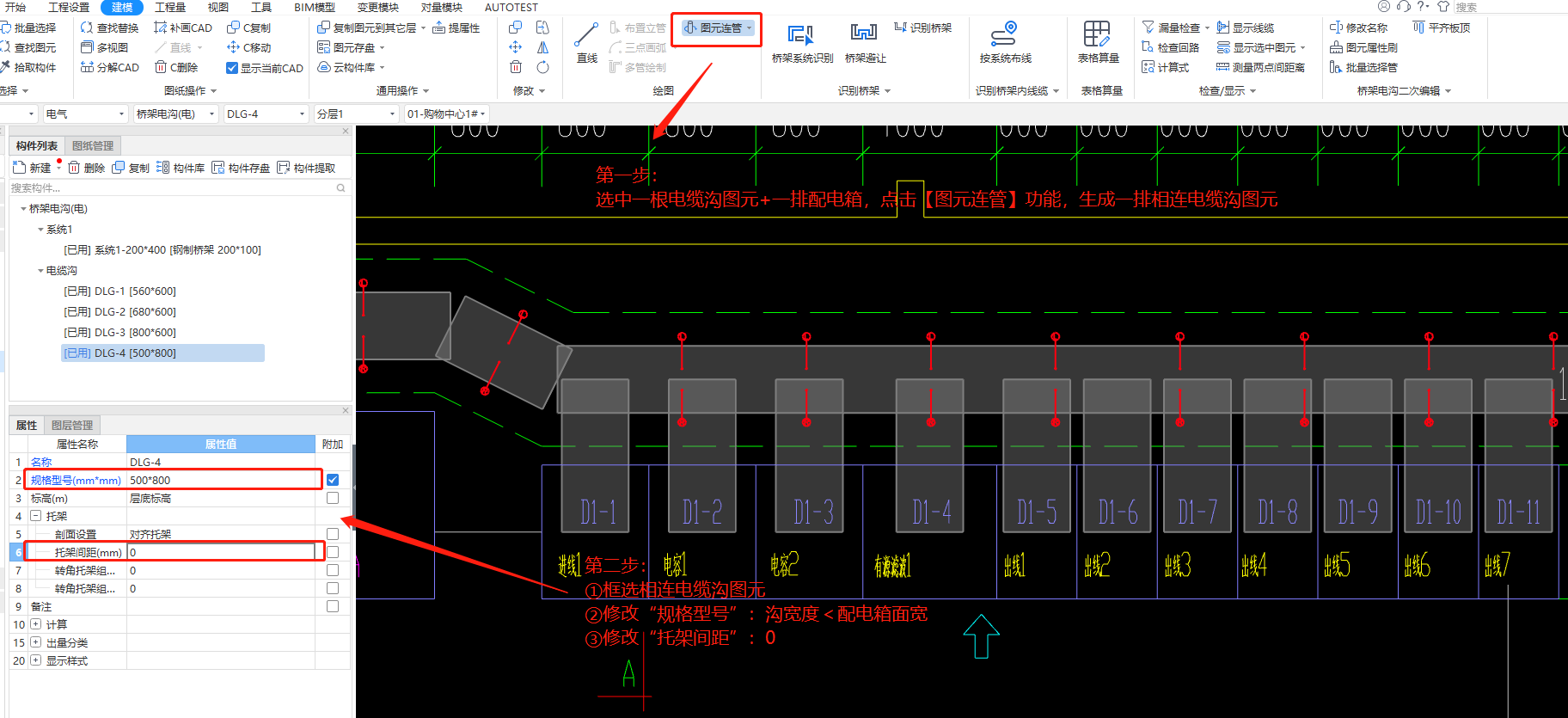

因此，为使电缆沟与配电箱之间连通，可使用【图元连管】功能，快速生成相连图元，具体操作如下图：
价值2：计算设置-电缆预留
功能位置
ribbon界面【工程设置】页签的【工程设置】下，点击【计算设置】功能按钮
功能操作

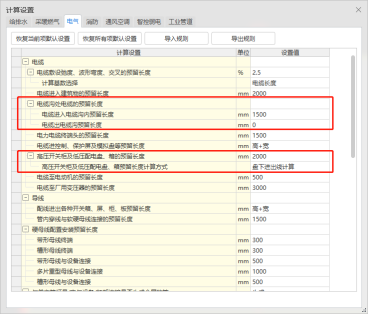

一、电缆进出沟预留：电缆节点下新增一条电缆沟计算设置-“电缆沟处电缆的预留长度”，位于“电缆进入建筑物”下方
1、支持分别设置电缆进出电缆沟时的预留长度
2、进出沟预留量归属于进出电缆沟部分的末端电缆图元
二、电缆进配电箱柜预留：查看"高压开关柜及低压配电盘、箱预留长度计算方式“子节点
1、计算设置：高压开关柜及低压配电盘、箱预留长度计算方式
2、设置值：子节点的设置值单元格：下拉样式，下拉值是：盘下进出线计算、盘上盘下进出线均计算
3、计算预留的条件：
a-若配电箱的类型是“高压开关柜”或“低压配电柜”或者其标高是层底标高，则视为符合计算"高压开关柜及低压配电盘、箱的预留长度"预留长度的条件
b-若不满足上述条件则，所有与配电箱相连的电缆图元均按照"电缆进控制、保护屏及模拟盘等预留长度“的计算项计算预留值
