按系统布线

业务场景

针对按系统布线几个特殊场景进行了功能优化。

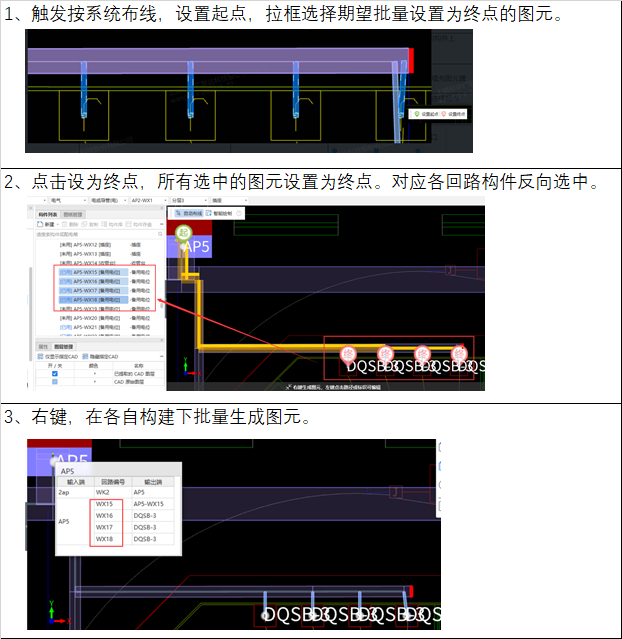

1、支持框选批量选择配管作为终点；

2、针对双电源场景，两条回路均可查找到起终点，且立管清晰查看；

3、识别墙体后，管线自动计算进墙体，并支持出剔槽工程量；

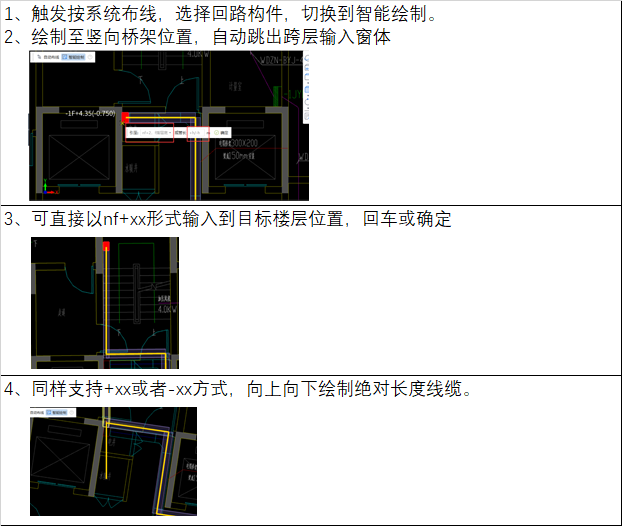

4、智能绘制跨层输入窗体支持输入楼层标高和管长两种方式。

当已绘制好配管，再使用按系统布线

1、双电源场景下，末端出桥架配管。完成第一条回路布线，第二条回路同样可自动布线。立管依次排开，回路清晰显示。

2、若双电源场景自动布线无法找到联通，同样可以智能绘制绘制路径，路径不与桥架外配管合并，清晰显示

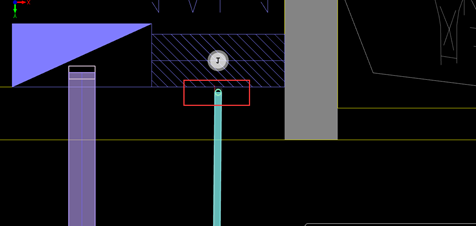

1、新建墙构件，类型为砌块墙。识别图纸中墙体

2、使用按系统布线功能，触发自动布线或者使用智能绘制。

3、生成图元，靠墙立管自动进墙
