安装计量GQI2021

系统编号

业务场景

1、通风风管存在多个系统，每个系统的风管标高、材质存在差异。我们需要按系统逐一计算风管，确保工程量正确，且检查起来更加清晰直观。
功能价值：
1、系统编号功能增加标高解析，对于风管标识存在标高属性，可以自动解析到窗体内，减少用户二次修改标识的操作。
2、风管系统编号功能增加反查窗体，可以快速检查无标识风管。只需输入高度即可一次性生成图元。

操作步骤

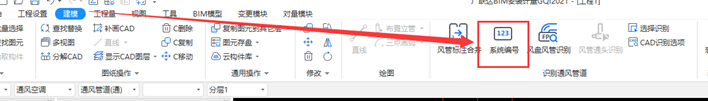

1、切换到建模页签，触发风管系统编号功能
提示：如果风管标识是多块文字，可以先用风管标注合并功能，进行合并。方便风管标识解析

2、选择风管边线及标识，右键确认。

3、弹出窗体中，可以看到标识中的标高解析到对应标高位置

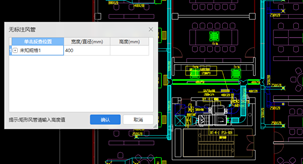

4、点击确定，有标识的风管识别完毕，无标识的风管弹出反查窗体

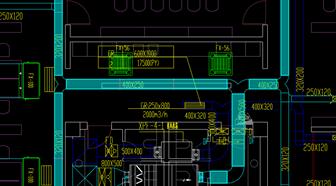

5、单击反查位置，即可看到无标识风管亮绿色显示

6、填写对应高度值，点击确认即可对无标识的风管生成图元
