检查回路

业务场景

可清晰的显示某系统的连通回路，并查看其工程量信息，当用户进行分系统回路检查图元或者分系统回路进行核对工程量时，可以使用此功能；（桥架，配管、线缆等均支持此功能的操作）

第一步：点击“绘制-检查/显示”功能包中触发“检查回路”命令；

第二步：选择已经选择起点的配管，可以将整个回路完全找到；

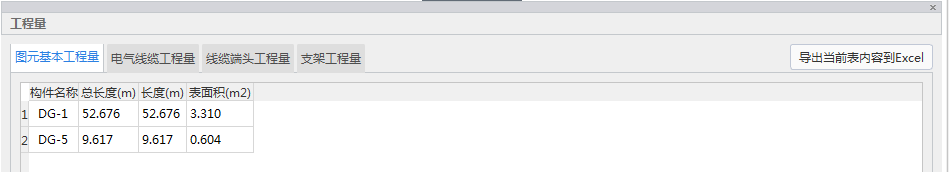

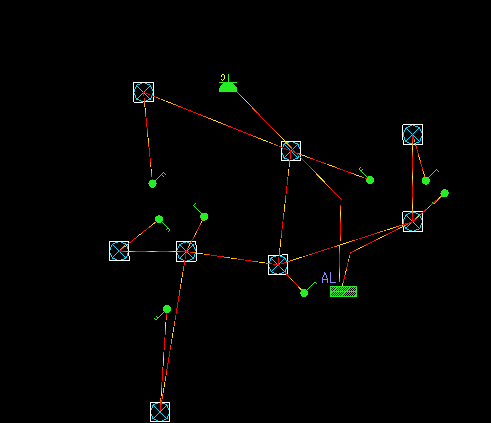

第三步：则管线所在的联通回路亮显显示，水管显示水流方向，电气管线显示电流方向，且在下方显示该联通管路的工程量；

第四步：触发【检查回路】，选择桥架内线缆，可以在整个桥架树内找到与此线缆同规格型号的线缆图元，并亮绿色显示。
