安装计量GQI2021

系统风口提量

业务场景

1、CAD图纸经常会遇到多个相同风口仅标注一次，其他显示为余同的场景

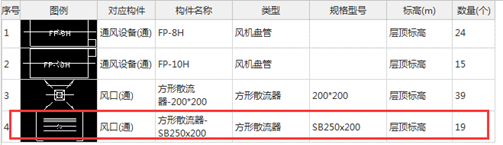

2、标识为表格形式时，无法快速校核位置及数量

3、不同系统，风口的尺寸也不一致，不能快速统计

功能价值

分系统归纳统计风口，可按各自系统的尺寸一次精准计算

操作步骤

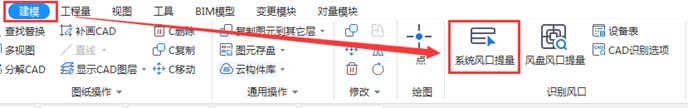

1、ribbon界面，建模页签下，触发“系统风口提量”功能按钮

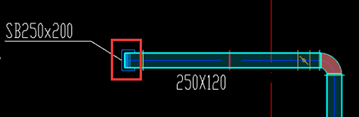

2、选择系统风口图例

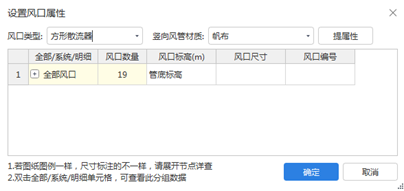

3、右键，弹出设置风口属性窗体

①窗体中设置风口类型、竖向风管材质

②系统：按系统显示风口

③风口数量：当前系统中找到的全部风口数量；

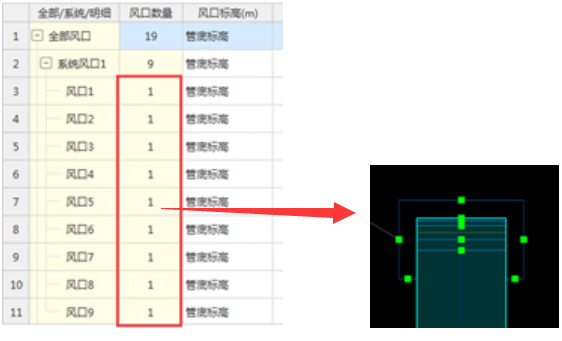

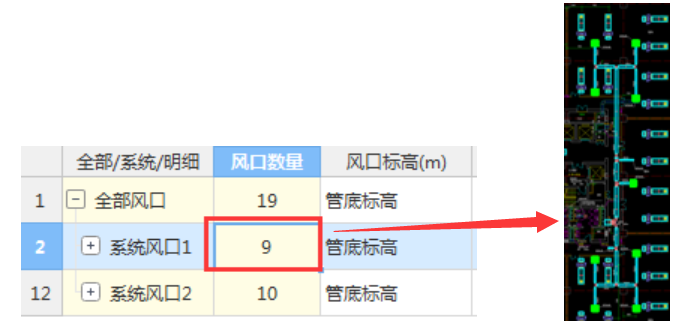

④双击单元行，可以进行风口位置及数量的反查，也可进行逐个风口位置的反查

⑤设置风口标高

⑥触发窗体中提属性功能，提取风口的尺寸

4、全部设置完成后，点击确定按钮，生成图元

5、设备表中，可以实时查看具体的梳理及反查对应位置
