安装计量GQI2021

单回路

业务场景

在电气、消防点、智控弱电专业中，“单回路”功能可以识别CAD线绘制的回路，并能快速识别图纸上标注的布线根数，生成管线模型。

操作步骤

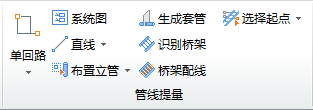

第一步：在“工程绘制”页签→“管线提量”功能包中点击多回路下拉菜单中的【单回路】功能，即可触发功能，同时把功能按钮替换为单回路；

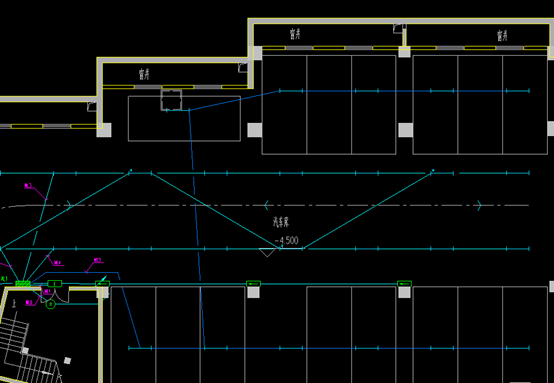

第二步：鼠标左键点选代表管线的CAD线，与该CAD线相连通的回路呈蓝色选中状态，此时可以检查回路选中状态是不是正确，可以使用鼠标左键进行适当的补充、取消选中操作。
![image.png](https://aecore.glodon.com/sp-doc/69ef1d6900224b7bb06bc6fbf74feace_tmpimage.png)

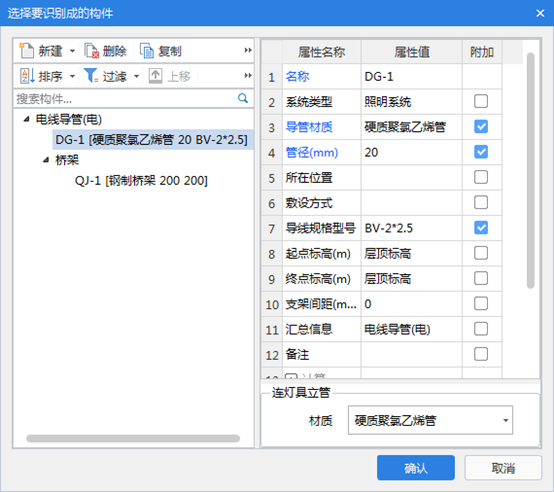

第三步：检查完毕后，点击鼠标右键，弹出“选择要识别成的构件”窗体，选择已有构件或新建构件，点击“确定”按钮，进行管线构件模型的生成。若需要设置与灯具连接的立管材质，可以在窗体内进行修改。
![image.png](https://aecore.glodon.com/sp-doc/4a2edea2e86c4783b583ab0f9925d515_tmpimage.png)

当回路中有回路根数标识时，会弹出“构件编辑窗口”。对不同的导线根数，通过构件名称中的三点按钮，在弹出的“选择要识别成的构件”窗体中选择或新建对应的构件，点击确定。在“构件编辑窗口”中软件自动生成管径和规格型号，规格型号列可以根据需要自行编辑，编辑好构件名称、回路编号及汇总信息后，点击确定生成管线图元。如某导线根数，未选择构件名称，则对应的回路中该标识不生成管线。
![image.png](https://aecore.glodon.com/sp-doc/168115a14934458295c2bba8cf623de9_tmpimage.png)

Tips：
1.识别结果需要参考CAD识别选项中的设置。
