自动识别（消）

业务场景

消防专业下，喷淋管道的识别方式和消火栓的识别方式不同。

功能价值

在消防水管道绘图界面，将【自动识别】分成“按喷头自动识别”和“按系统编号自动识别”两个按钮。方便在不同的系统下迅速找到对应的识别方式。如消防管道的布置按给定管径与相关管径可接喷头个数来定义管道的布置，所有喷淋管的管径均按此规则布置。即：DN25的管可接1个喷头；DN32的管可接3个喷头，超过4而小于等于8个时，就该用DN50的管道了……以此类推。在此种情况的CAD图中，各管径只有一个大致的标注，很多管径是没有标注的，从而降低了识别的效率针对如上这种情况，为提高识别效率可以操作此功能。

操作步骤

在消防专业管道构件类型下，【自动识别】按钮里有两个按钮。其中【按喷头个数识别】主要解决自动喷淋系统的管道识别问题。

第一步：点击【识别】功能组【自动识别】下拉中的【按喷头个数识别】

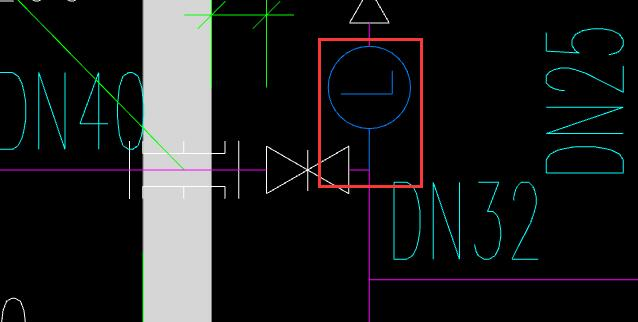

第二步：选择如下图所示位置代表喷淋管道的CAD线与连接该cad线的水流指示器，右键确认，弹出“构件编辑窗口”。

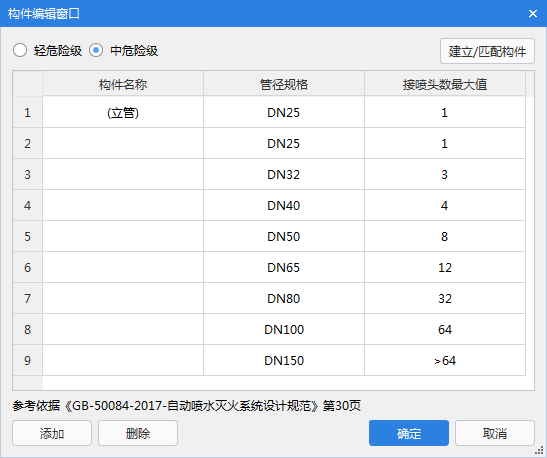

第三步：在构件编辑窗口中，软件自动帮您按照危险等级显示所需构件的管径规格及连接喷头数量。其中第一行为连接喷头的立管，其他为水平管。软件默认匹配为中危险等级，可以根据所在工程自行调整。

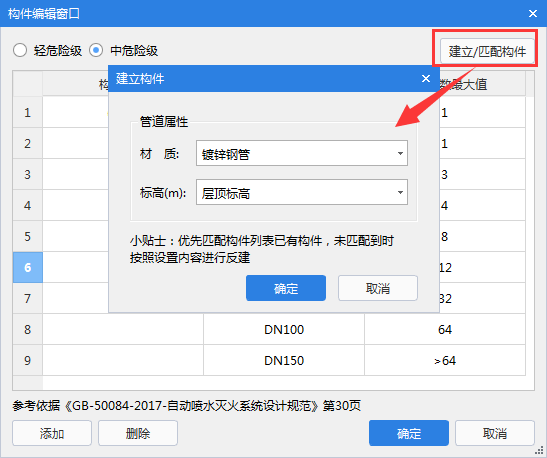

第四步：触发建立/匹配构件，若未新建构件，将会按照设置的材质及标高自动生成构件，并匹配到对应窗体内。若已有构件，将直接匹配已有构件到编辑窗体内。

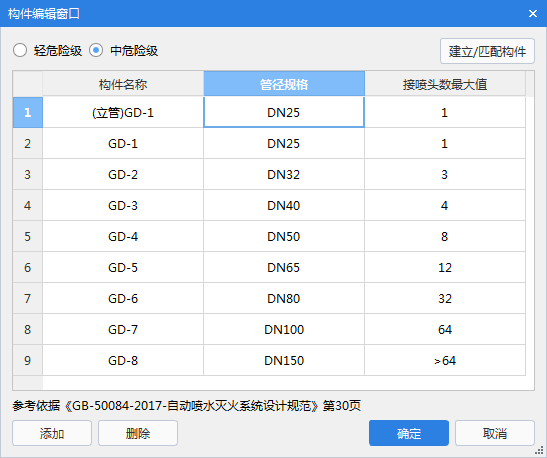

下图为按照规范进行添加的结果，需要根据图纸设计的实际情况进行调整。调整完毕后点击确定，进行立管生成。

tip：

当消防管线存在不同图层时，可以连续选择三个图层CAD线进行回路识别；

【按系统编号识别】相当于给排水管道【自动识别】。根据不同的系统选择识别方式即可。
