GQI2021-10月图纸分割定位提速版
版本价值
一、公共类
（1）楼层设置

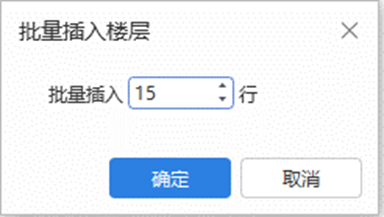

1）增加批量插入楼层功能：

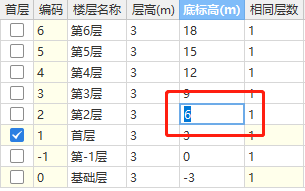

2）放开底标高的修改权限，可通过直接输入的方式对底标高值进行维护。
（2）图纸处理
1）添加图纸
增加图纸预览功能，支持在添加图纸界面直接导入PDF格式图纸；

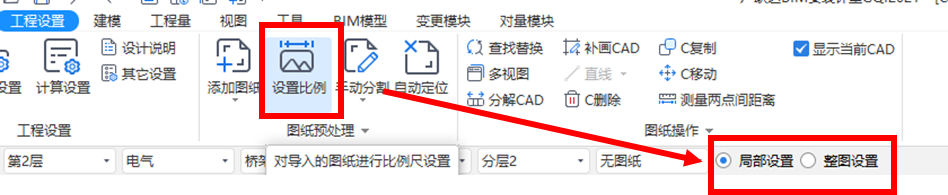

2）设置比例
改变操作机制，支持整图调整。整图调整比例时无需框选，直接选择任意两点距离测量，如测量结果与实际尺寸不符，可实现全图一键调整；

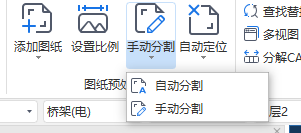

3）图纸分割
1、自动分割帮助用户批量分割图纸，减少逐一手动框选的耗时；分割结果关联对应楼层信息，不需要一个一个手动选择楼层；
2、手动分割：精准提取图名，关联对应图纸楼层信息；

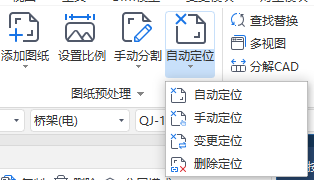

4）图纸定位
1、自动定位：基于图纸的公共点，软件支持精准的批量定位；
2、手动定位：对自动定位的定位遗留进行补充；
3、变更定位：当发现已有定位点不合适时，只需要变更一个定位点，其余已经定位过的定位点可以批量更新。
5）图纸管理
1、增加图纸分组功能，包括按默认分组，按专业-楼层分组，按单项-系统分组三个模块，对图纸按类别进行分组，减少图纸的二次调整；
2、增加表头显隐功能，支持表头信息的一键控制显隐；
3、增加设置对应关系功能，按照系统类型，批量调整整楼图纸的楼层编号/分层；
4、增加拖动图纸功能，列表内支持拖拽图纸到任意位置。

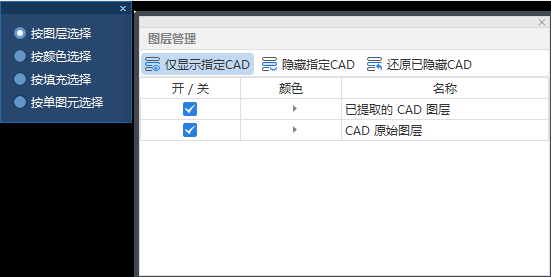

6）图层管理
将老版本功能整合，把选择图层、颜色等功能融合在图层管理的步骤中。用户不再需要进行多个功能比选操作，优化了操作流程。
（3）布置立管优化
1）布置立管
布置立管增加读取楼层信息功能，并支持直接提取楼层标高，帮助用户精准布置跨层立管。

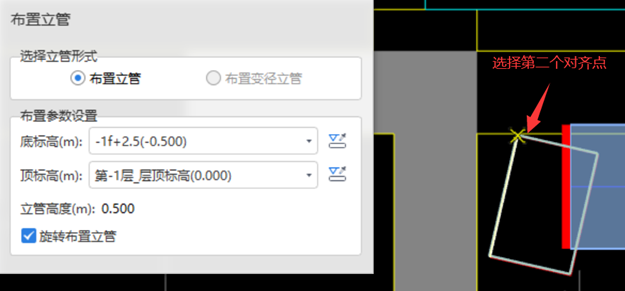

2）旋转布置立管
旋转布置立管与布置立管功能和操作流程合并，一个功能解决两种业务场景；旋转布置立管时，支持切换对齐基准点，布置与图纸中图例对齐的立管更便捷；
3）布置变径立管
布置变径立管支持拖拽构件，调整构件位置更便捷；
二、电气类
按系统布线优化
在按系统布线的功能触发阶段识别到桥架是否连通，并优化了桥架断开标记的算法，用红色标记标识断点，用户可以更清晰的识别断点:

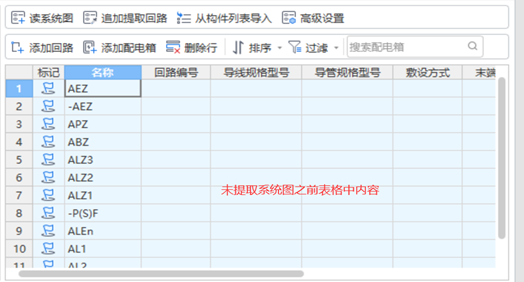

系统图配电箱重名优化

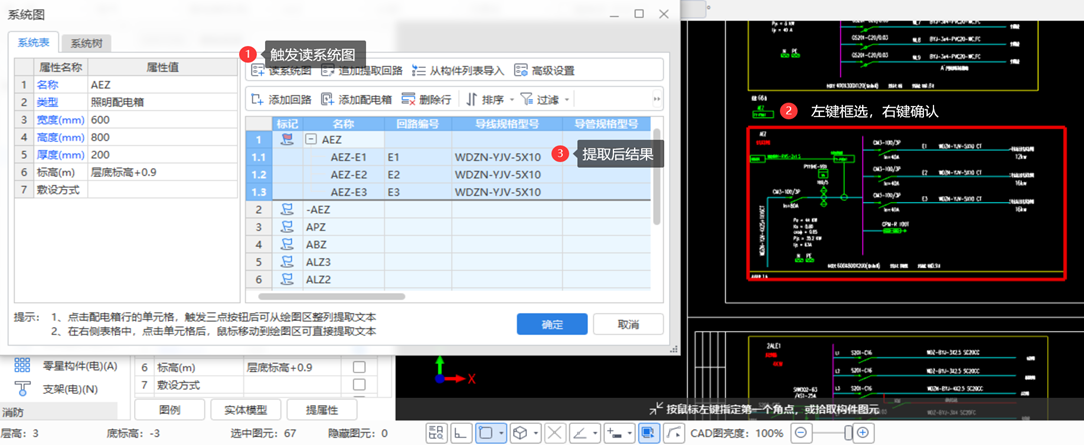

（1）提取系统图时提取的配电箱名称与表格中已有箱子重名，根据提取的配电箱名称自动将回路挂到已有箱子节点下

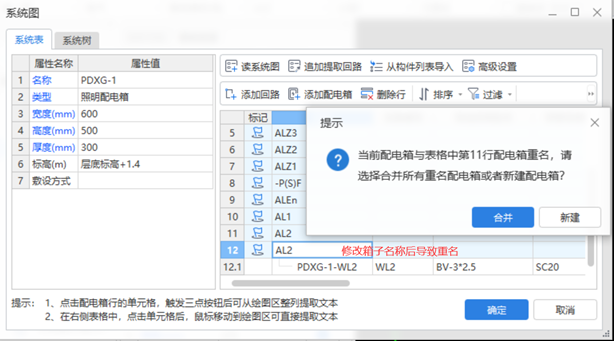

（2）修改配电箱名称后导致与表格中已有箱子重名

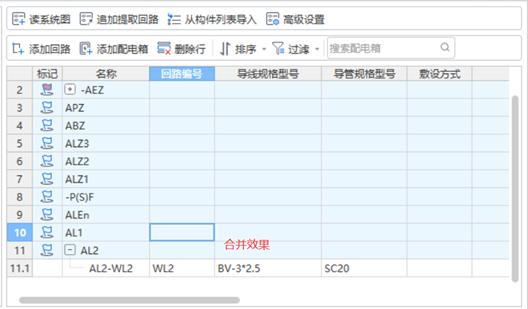

1）如果想要将箱子合并，点击弹窗上的“合并”按钮，可将两个重名箱子下的回路合并到一起（优先保留已生成构件的箱子节点)；

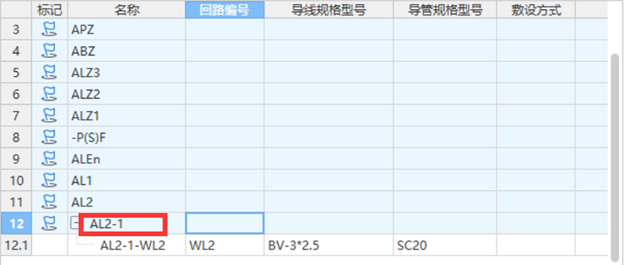

2）如果选择新建，则该配电箱节点名称变为重名箱子名称-n的形式；
3）如果点击窗体的x，则取消此次改名操作，恢复为旧值。
三、弱电类
弱电的查量自检
1、用户在计算完一层的点式设备、桥架、管线后，需要按楼层检查所列计算项的位置分布及工程量，支持双击构件名称查看当前楼层相应工程量及图元；
2、支持按通路查看桥架及其连接配电箱的位置分布及工程量。
3、支持按回路查看管线及其连接设备的位置分布及工程量。
4、支持按配电箱检查其所连接的管线及连接设备的位置分布及工程量。
5、支持按框选区域检查相应范围内的所有图元的工程量。
