安装计量GQI2021

单项工程

单项工程

功能价值

单项工程功能为错层、夹层提供标高体系不同的解决方案，对于错层、夹层使用单项工程进行创建。创建完成后，根据图纸的实际情况，用户手动切换，并配合建模。最终实现工程量按照错层、夹层的区域、层高去计算工程量。功能的实现沿用GTJ单项工程模式，减少用户的学习成本。既能满足用户对于错层、夹层问题的快速解决也为后面的土建模型共享兼容提供了有力保障。

操作步骤

界面一：经典界面

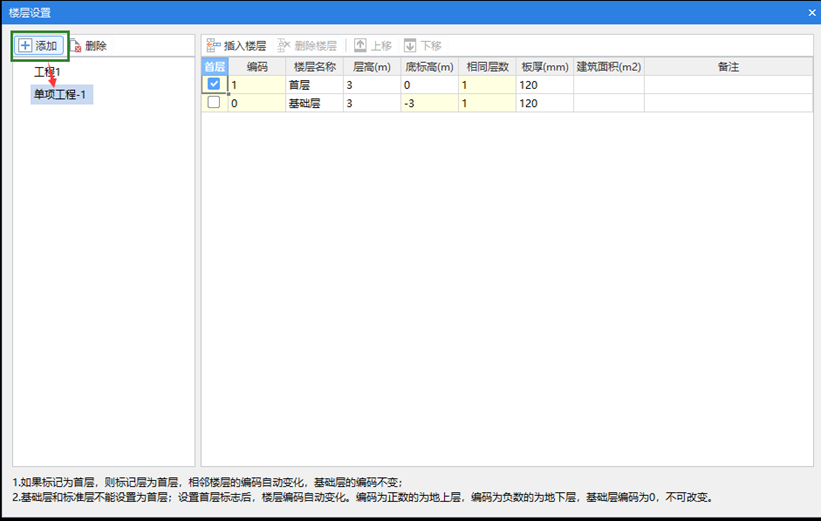

1.触发楼层设置，添加单项工程。

2.对各个单项添加楼层，每个单项楼层体系相互独立。

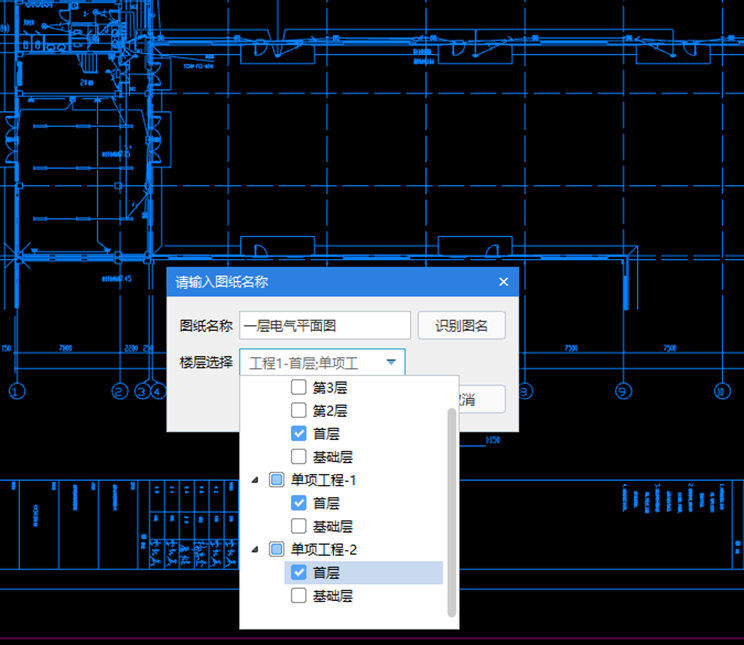

3.添加图纸，对图纸进行分割定位。

PS：图纸管理增加的复用图纸的功能，同一张图纸支持在分割时直接复制，减少多次复制图纸的操作。

4.新建构件不区分单项，在每个单项均支持使用。建立好构件后进行识别。

5.识别功能仅能识别当前 单项的图纸生成图元，对于其他单项的CAD图例，请到对应单项识别。

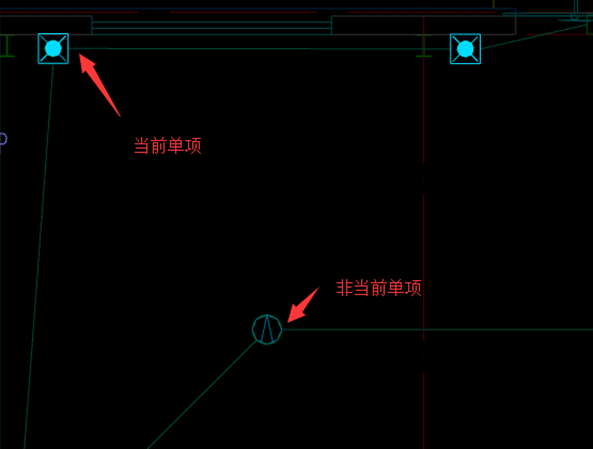

6.不同单项的图元在同一个单项中可以通过F12进行调整显示，当前单项的图元显示效果将比非单项的图元更加明亮。

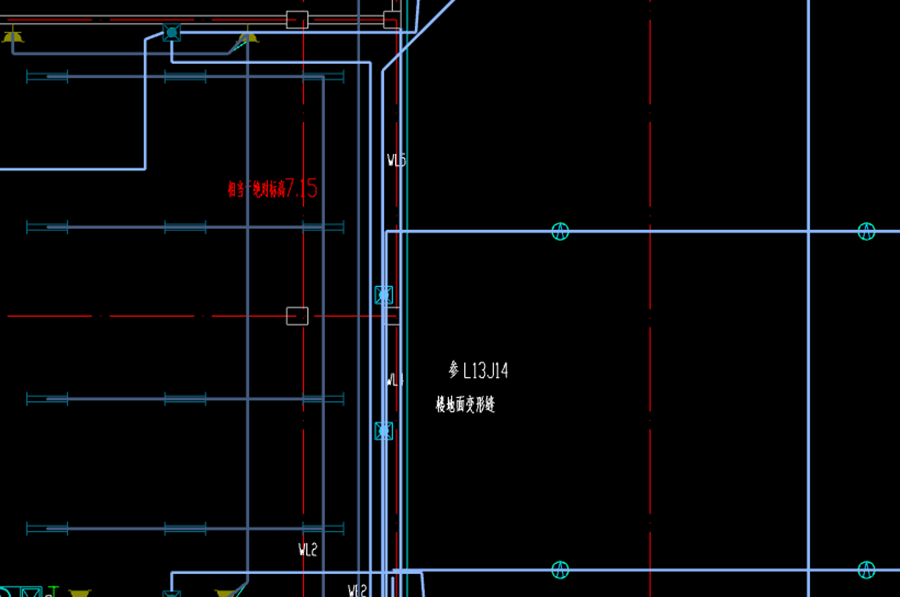

7.分别识别完各个单项的回路后，可以清晰看到不同单项的效果。

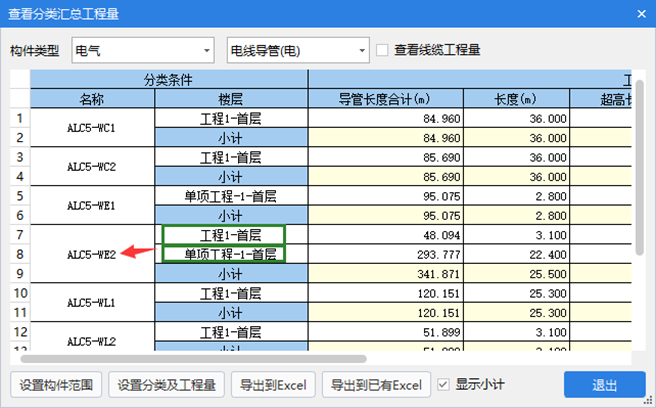

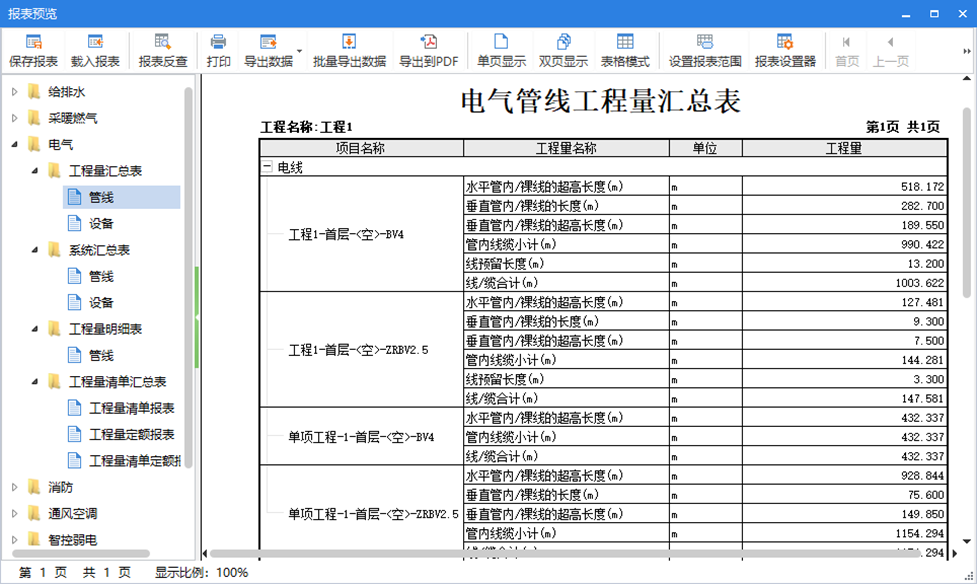

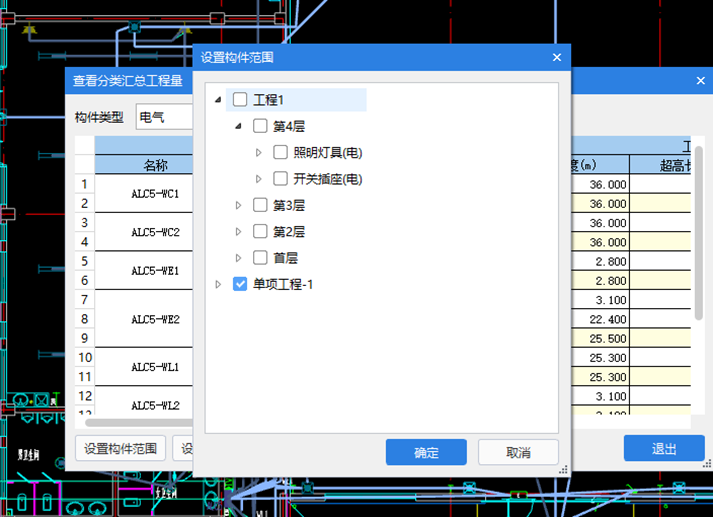

8.汇总计算，分类工程量、报表、套做法可以确保不同单项的工程量分开显示。若仅想看某一单项时，可以通过设置构件范围进行取消勾选控制。

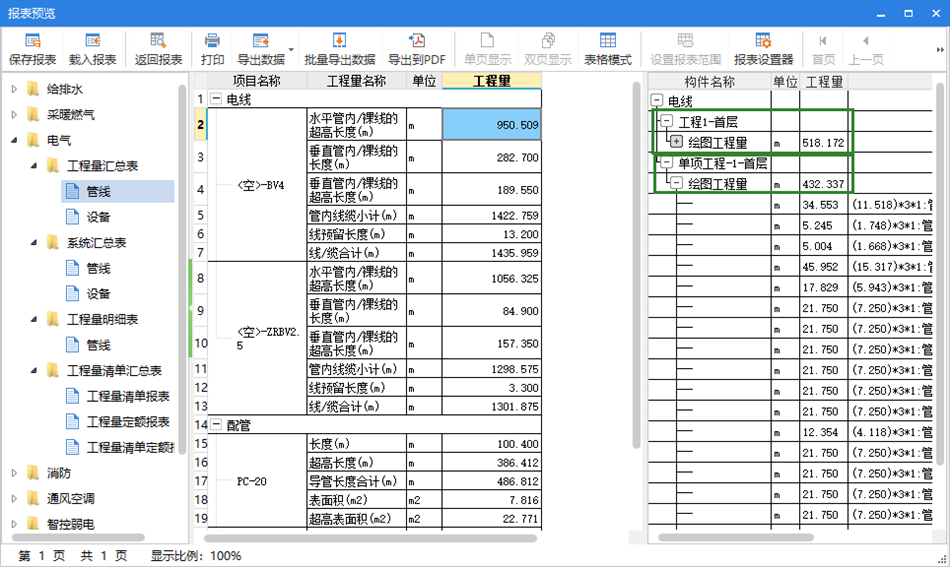

9.在报表中，支持分单项反查图元工程量。

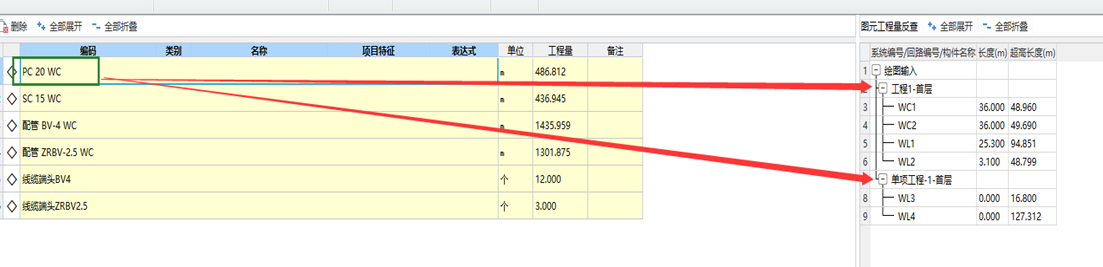

10.套做法中可以清晰看到每个单项中该构件所有图元在各个单项的工程量。

界面二：简约界面

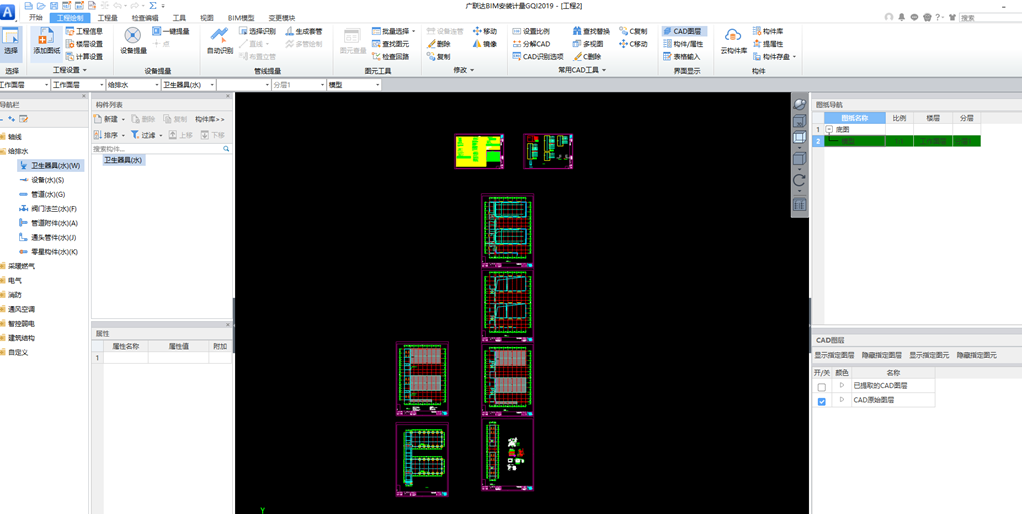

1.新建简约工程后，触发添加图纸，将需要算量的图纸导入。

2.对整个工程中正常楼层体系进行模型识别操作。

3.将图纸及图元分配到新建单项工程中。

4.再次导入这套图纸中跨出部分图纸。

5.对图纸进行识别后，将其分配到对应单项。

6.模型会根据实际分配后的楼层进行标高调整。
