生成接线盒

业务场景

使用“生成接线盒”功能，可以统计灯头盒、插座、开关盒还有根据规范要求导管超过一定长度后布置的接线盒数。

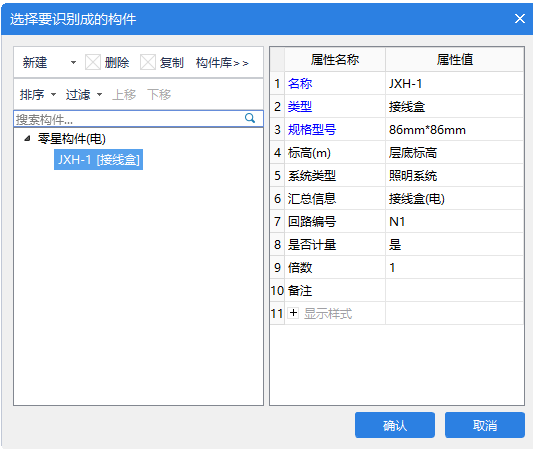

第一步：在零星构件下点击“绘制”→“识别”功能包中的“生成接线盒”，弹出“选择要识别成的构件”窗口

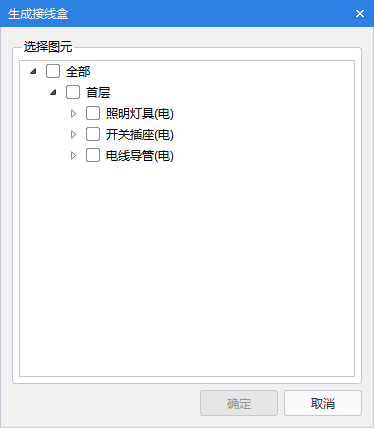

第二步：定义后，弹出选择需要生成接线盒的构件窗口：

第三步：选择好后，点击“确定”，软件自动生成接线盒/灯头盒。

说明：新增对于不同材质配管需要不同材质接线盒进行连接时，可以使用自适应属性功能进行同步属性。

1.电气专业零星构件下，新建接线盒子构件，查看其属性，增加了ABS、塑料等接线盒材质。

2.对连接配管的接线盒图元触发自适应属性时，可以将配管的材质自适应与接线盒图元。
