C打断

业务背景

对于CAD线可以将一个对象打断为两个对象。用C打断功能就可以在软件中轻松操作，不需要再在AutoCAD中进行操作。

操作步骤

第一步：点击“工程设置>通用编辑”功能包中“C打断”功能；

第二步：选择需要打断的线；

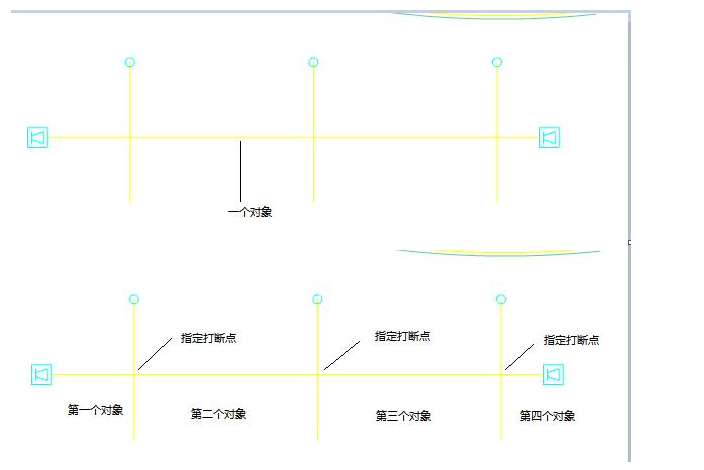

第三步：按鼠标左键在构件图元上指定打断点；

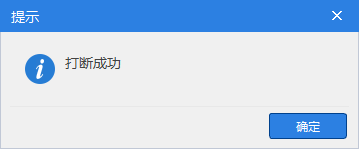

第四步：弹出“打断成功”的提示框。

注意事项：

1、此功能可以CAD线进行批量操作；

2、对于CAD图纸中有部分是块的，那这样的线条不会被打断，同样也不会被合并。
