安装计量GQI2021

C延伸

业务背景

使用“C延伸”功能，可以延伸对象，使它们精确地延伸至由其他对象定义的边界边，C延伸操作只能对线状CAD图元进行操作。

操作步骤

第一步：点击“工程设置>通用编辑”功能包中的“C延伸”功能；

第二步：按鼠标左键“点选”需要延伸至的边界线；

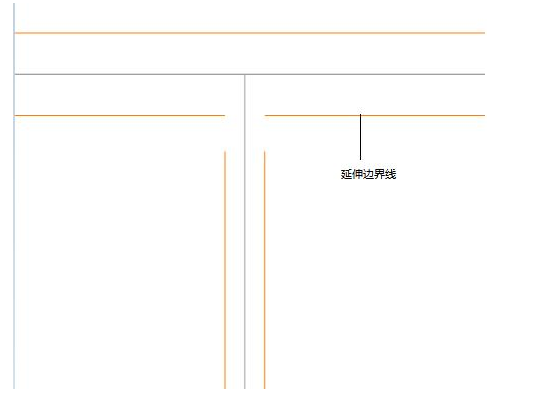

第三步：按鼠标左键点选需要要延伸的CAD线图元，则所选CAD线图元被延伸至边界线；

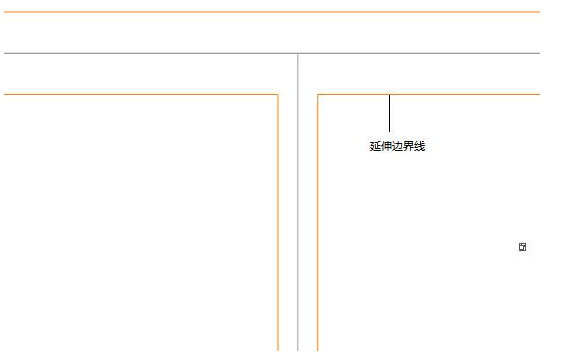

下图为构件图元延伸后的结果：

第四步：按鼠标左键继续选择需要延伸的CAD线图元，右键中止操作。
