电气动力专项
1.桥架配线支持选择配管及配电箱
功能价值
桥架配线原有功能实现过于单一，只支持桥架与桥架配线。现在为了满足更多场景需要，增加了桥架与配管、配管与配管、配管与配电箱三种方式的配线，涵盖多种动力配线场景，提高用户工作效率。
操作步骤
场景一：桥架两端通过配电箱与配管相连接：

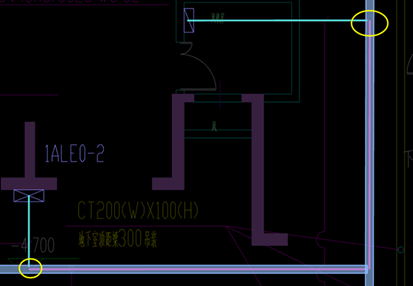

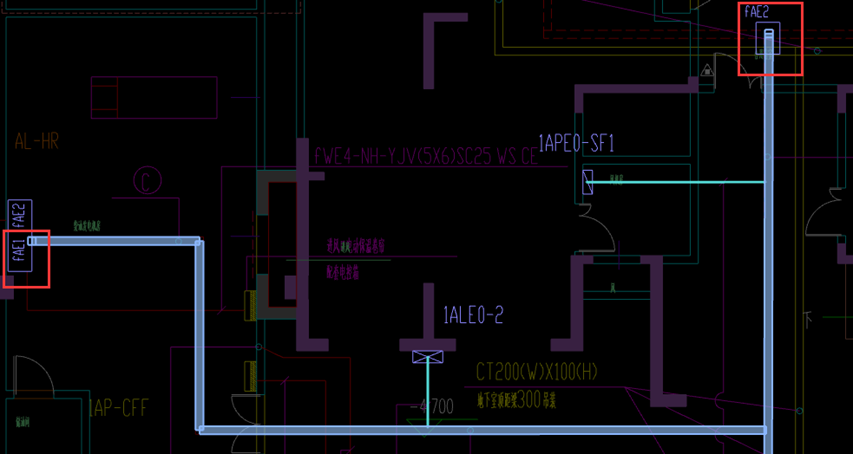

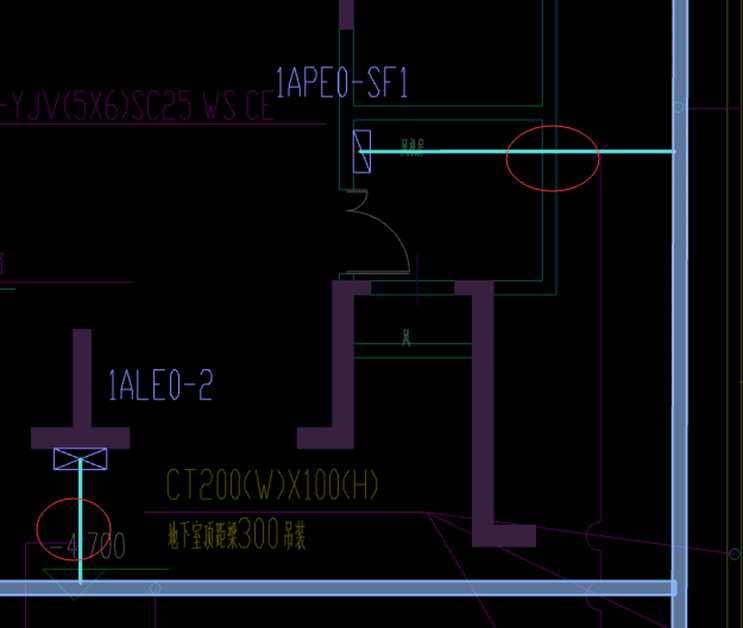

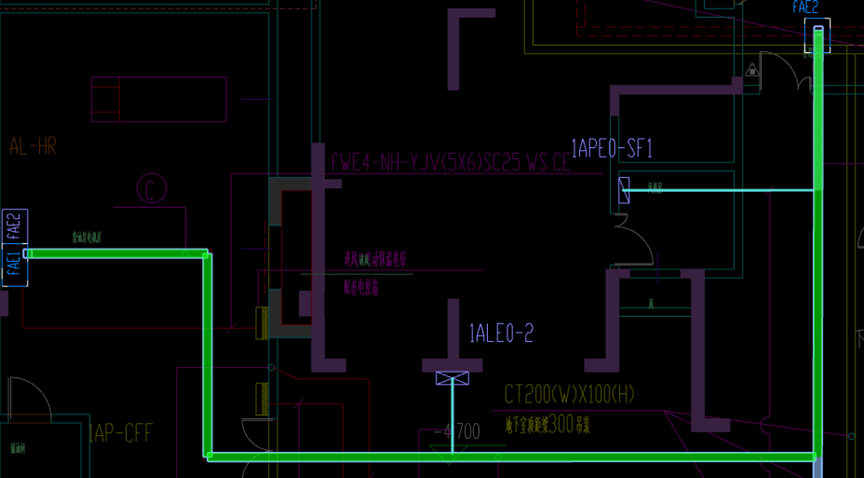

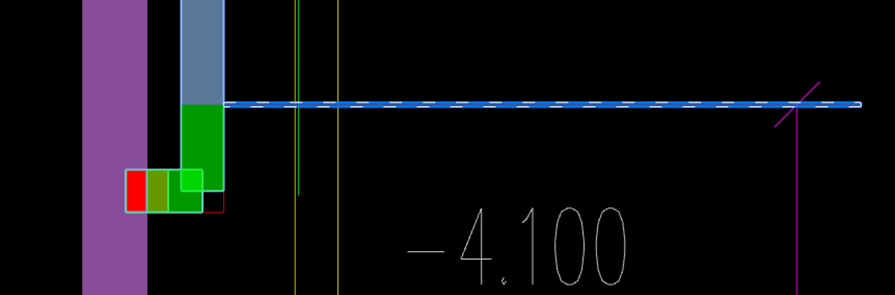

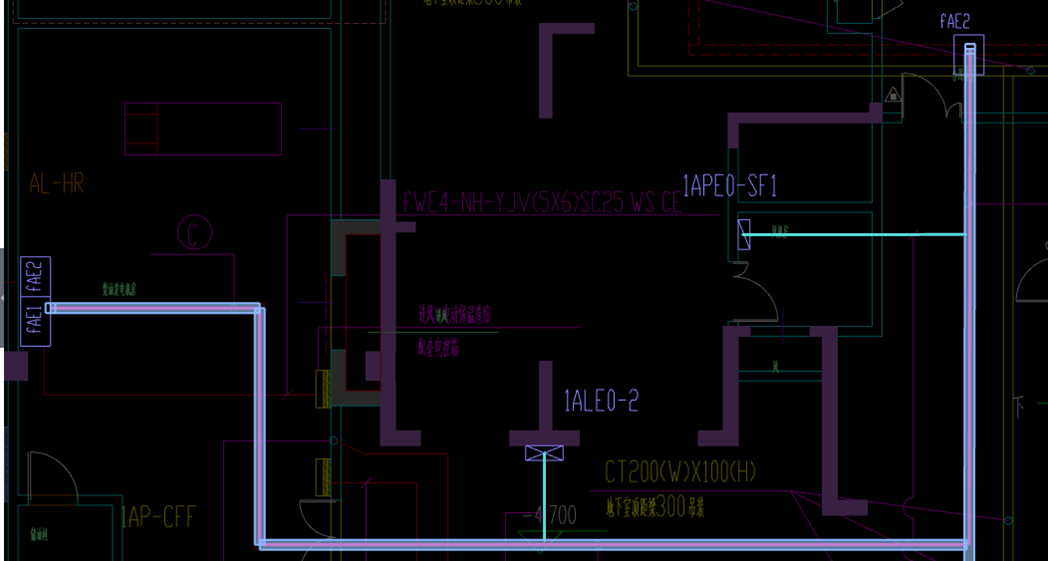

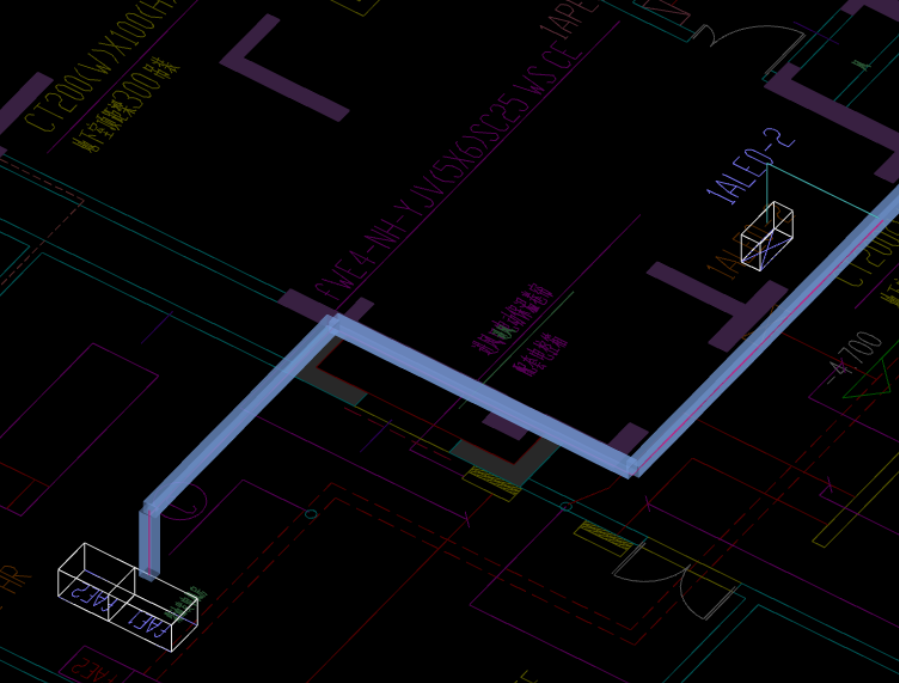

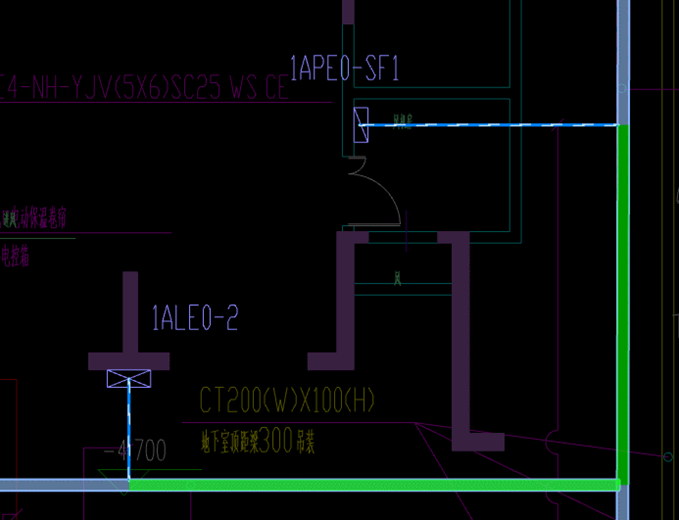

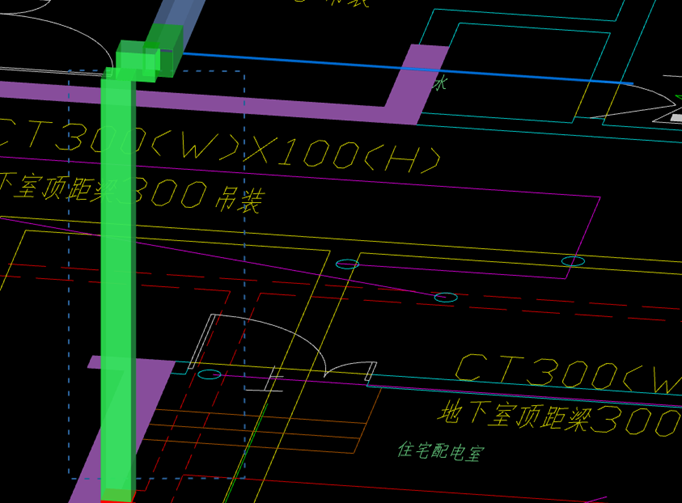

1.触发命令，选择配电箱及配管图元，整条回路亮绿色显示。
2.检查无误后，右键确认弹出窗体。

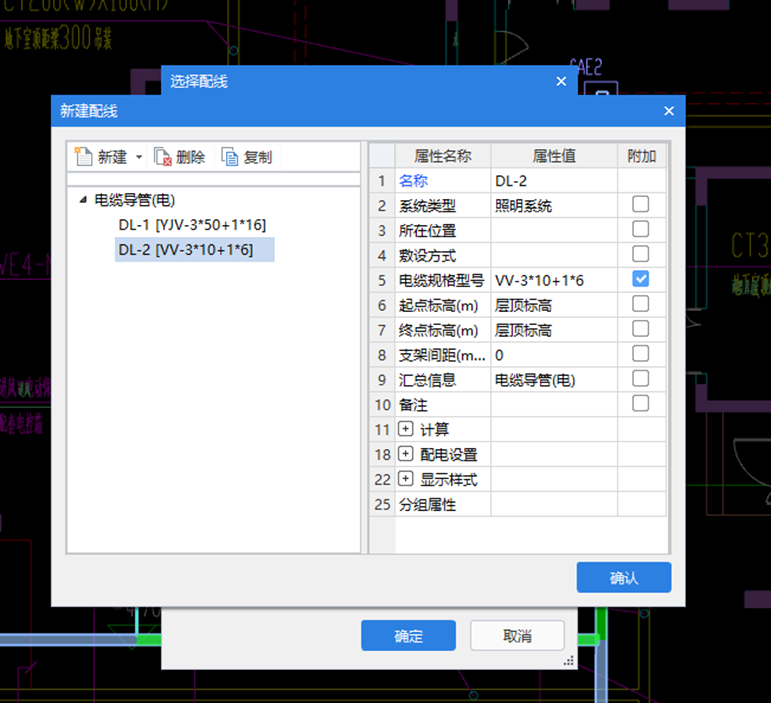

3.支持新建配线及使用已有构件进行桥架配线。
4.生成的线缆回路在配管位置终止，确保计算精准。
场景二：回路引入引出均由配管连接，中间在桥架内配线：

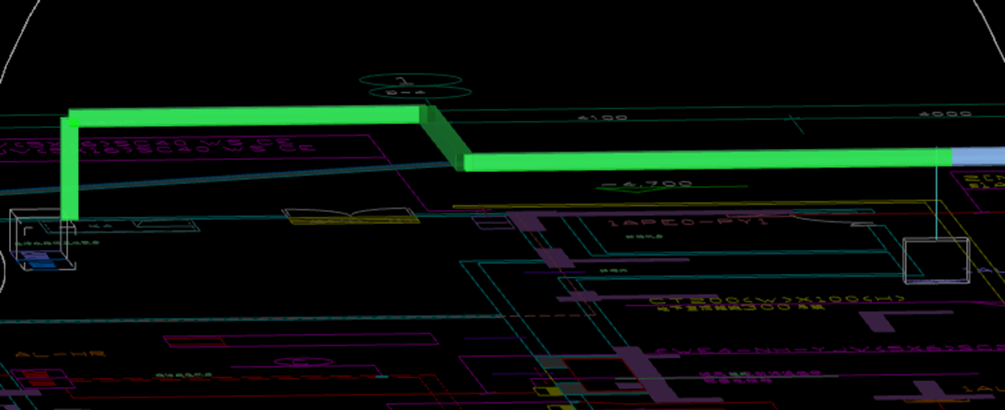

1.触发命令，选择要引入引出的配管，配管一定要与桥架相连。

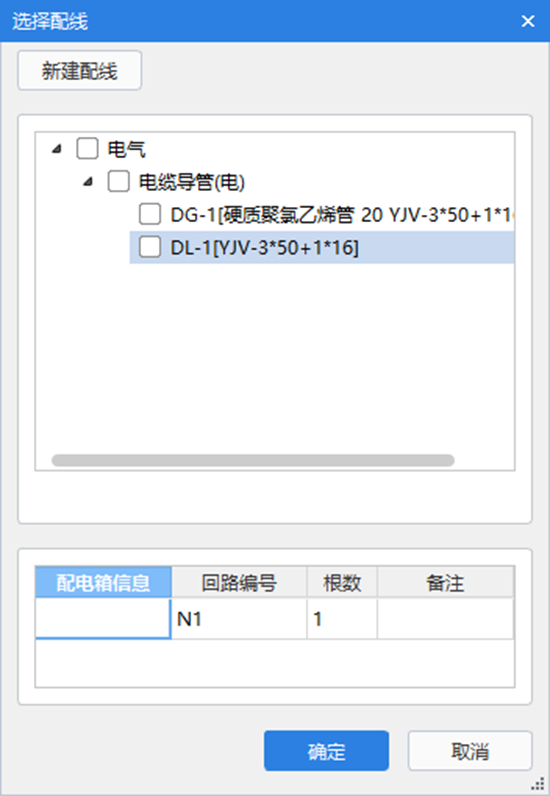

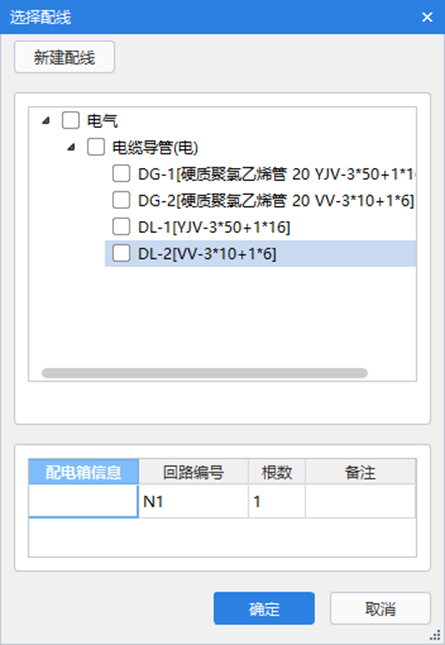

2.检查无误后右键确认。弹窗选择配线的窗体。
3.选择要配线的构件后，点击确定生成线缆。
场景三：桥架两端为配电箱或设备连接：

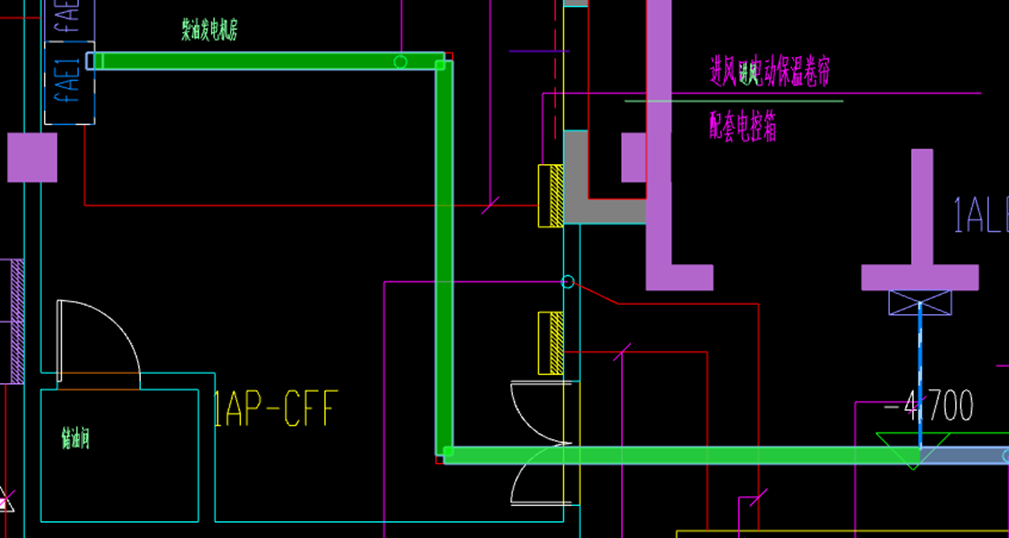

1.触发命令，选择桥架两端的配电箱或设备
2.检查无误后，右键确认，弹窗选择线缆窗体。
3.此场景只支持选择线缆构件，选择好配线后，点击确定，配线成功。
场景四：桥架联通的回路仅一端存在配电箱或设备或配管：
1.触发命令，选择设备或配管图元及终点端桥架图元。
2.其他操作如以往，不做过多描述。
2、电系统图增加系统树结构
功能价值
电气动力系统关系错综复杂。用户在前期看图时，无法通过系统图梳理整个动力层级关系。以前的系统图只能以表格形式呈现，但是无法呈现直观的树状结构来帮助用户梳理动力系统结构。现在增加了系统树功能，可以在识别完系统图后直接转换树结构，也可以变读取边梳理，帮助用户清晰梳理整个工程的系统结构。
操作步骤
场景一：直接转换成配电系统树界面，边识图边调整

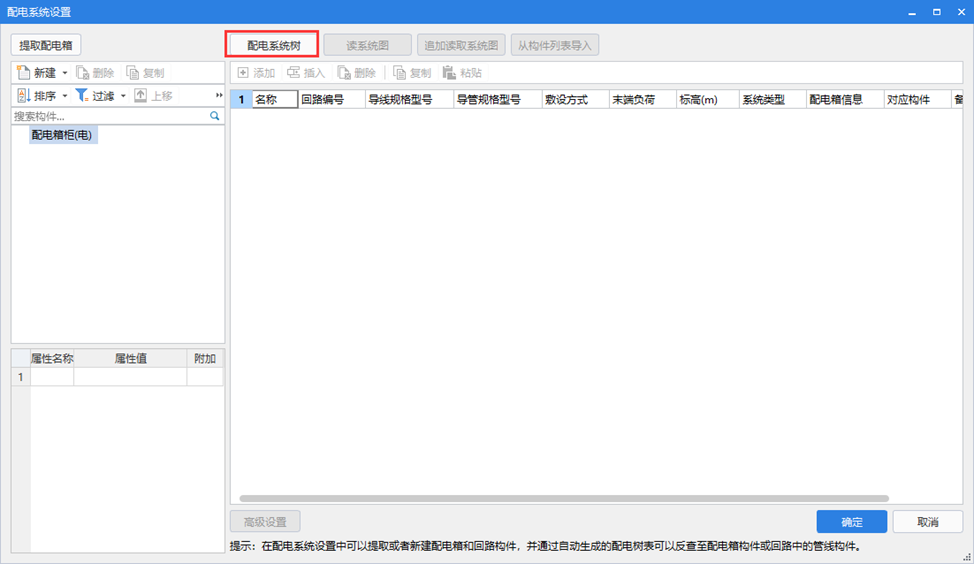

1.触发电系统图命令找到窗体内配电系统树功能。

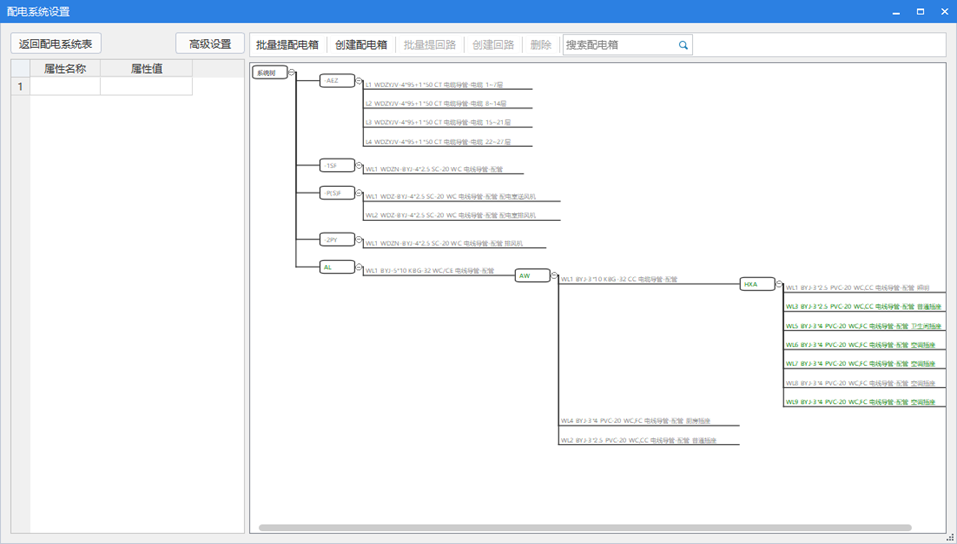

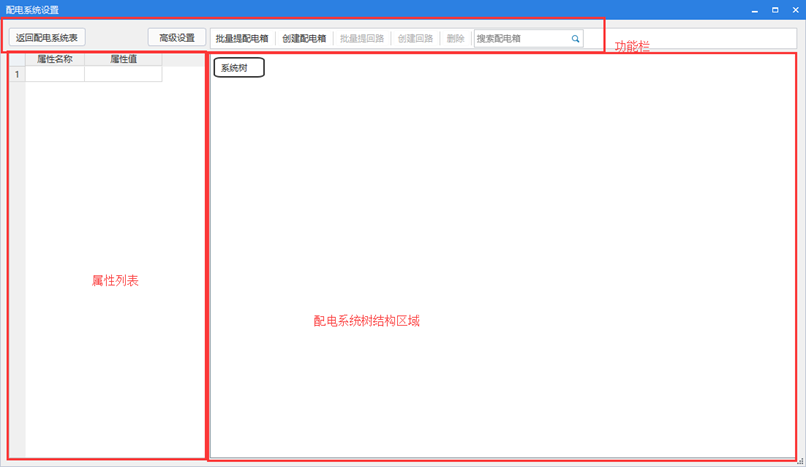

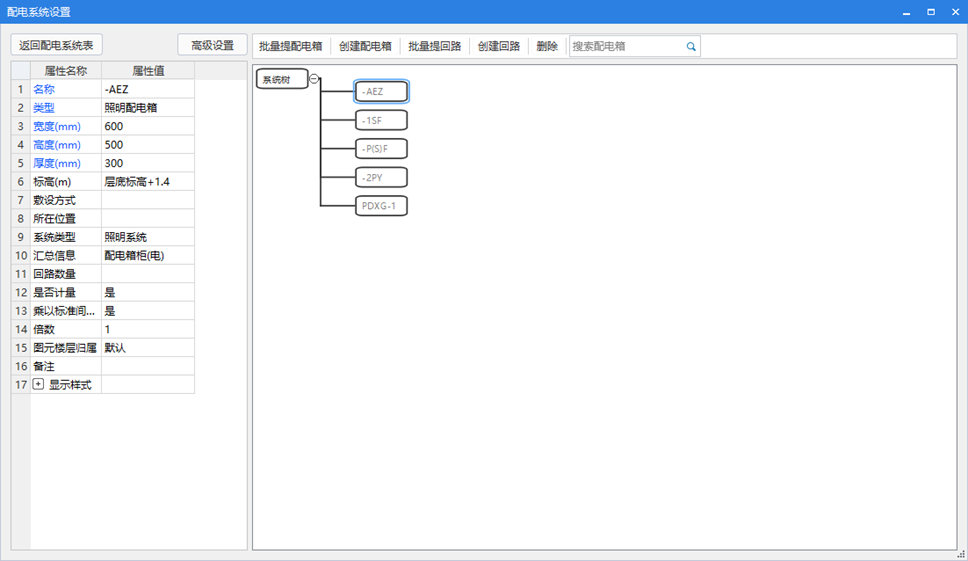

2.转到配电系统树，界面初始呈现。

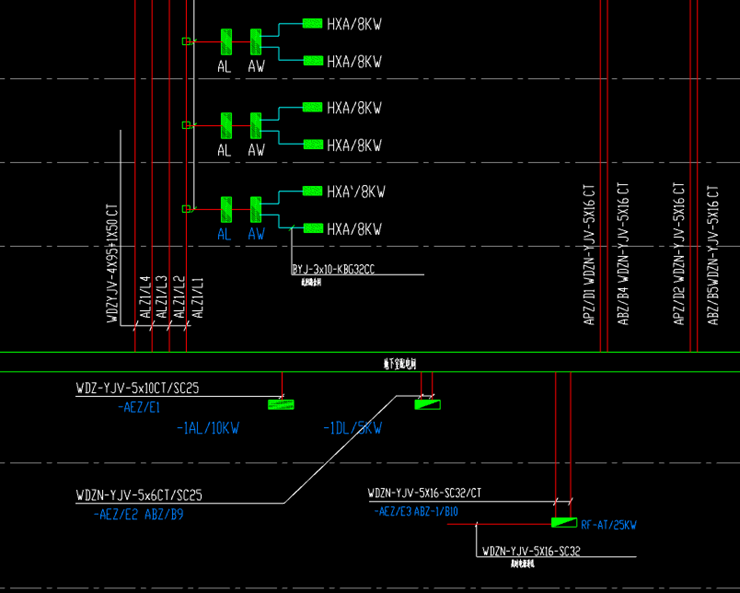

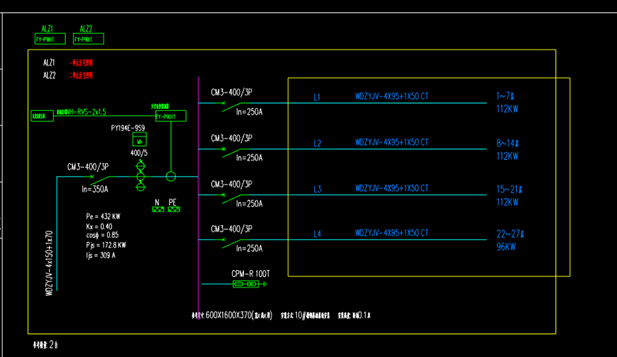

3.触发批量提取配电箱，支持提取系统图中干线图及配电箱系统图。窗体隐藏后，批量提取配电箱名称，右键后将提取到窗体内。
4.提取进来的配电箱，支持批量提回路。并支持根据提取的末端负荷将已有配电箱拖拽到对应节点中。

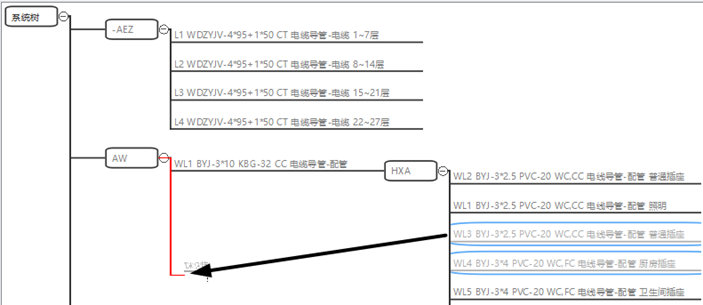

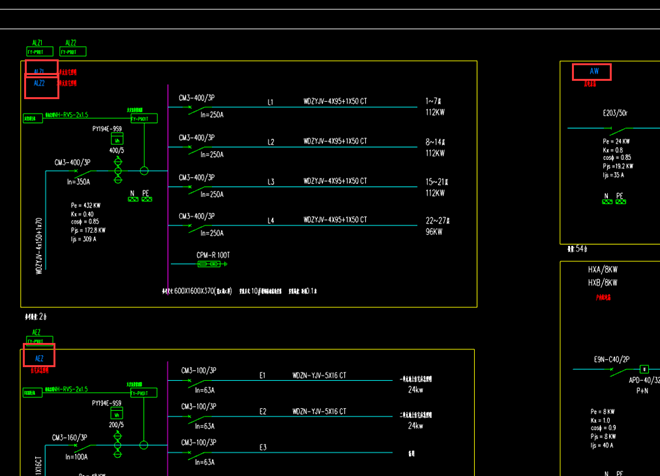

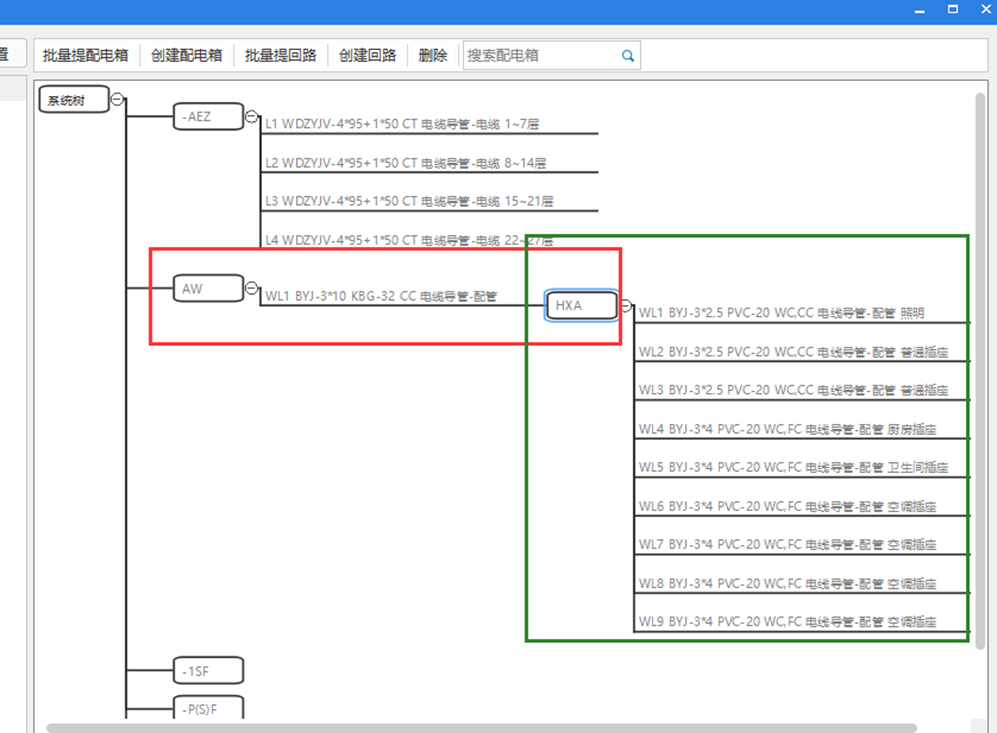

5.红框内代表一级回路，绿框中代表二级回路。
6.支持对配电箱及回路进行拖拽操作。
7.支持Ctrl+滚轮放大缩小界面进行全局查看。
8.当配电箱过多时，支持查找配电箱名称。

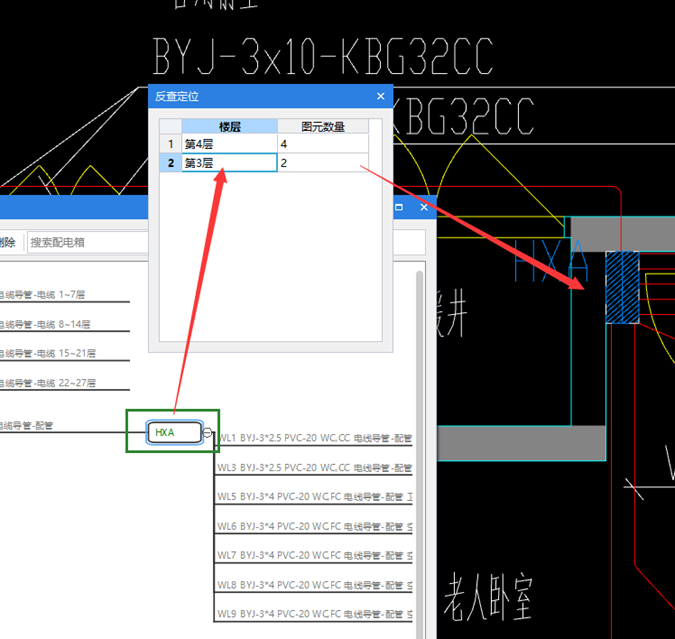

9.双击灰色配电箱，支持自动定位图纸中配电箱位置。双击绿色配电箱，支持自动定位图元，当图元跨层时，支持按楼层查找。

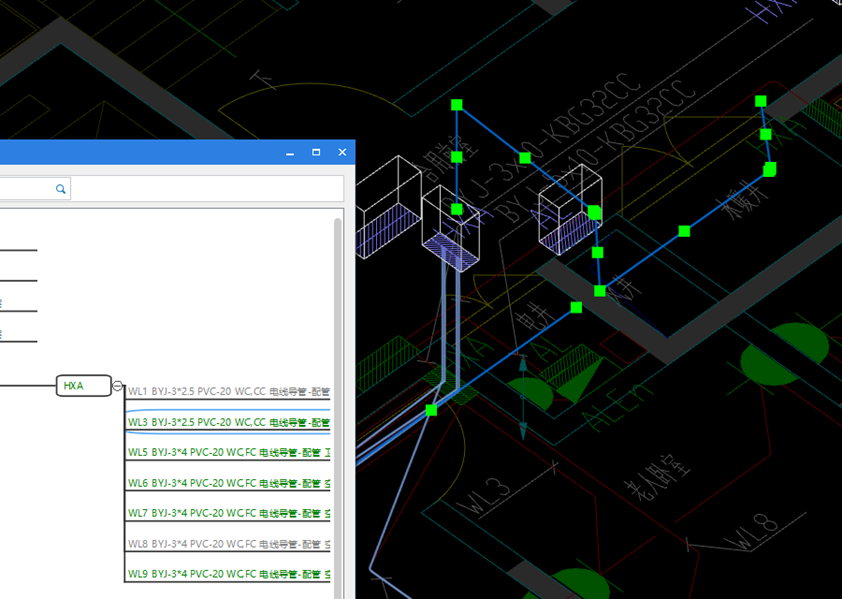

10.双击绿色回路，支持定位已经识别的回路图元，通过电系统树界面可以整体检回路识别的进度。及时发现未识别的回路构件。
场景二：使用电系统图旧功能建立配电箱及回路后，使用配电系统树进行梳理检查：
触发电系统图命令找到窗体内配电系统树功能。
小窍门

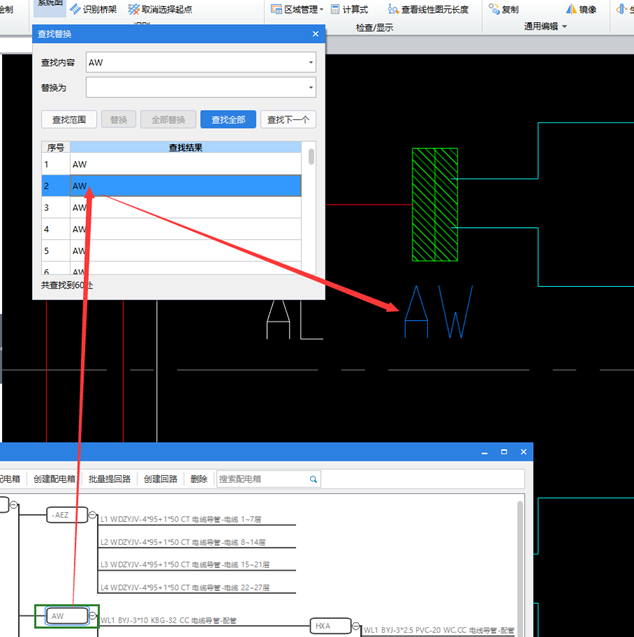

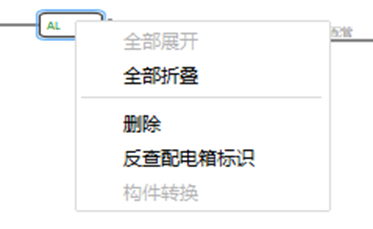

1.配电箱识别完，依旧想查找cad图例时，选中配电箱右键可以支持查找CAD标识。

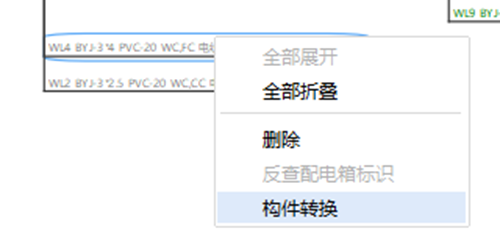

2.刚建立的回路发现需要更改构件类型，选中要修改的回路，右键菜单中选中构件转换，即可调整构件。
