电系统图
业务场景
电气专业的管线计算复杂，回路信息梳理繁琐且很难追溯，计算完管线工程量后，检查起来较麻烦，需要重新翻阅系统图图纸；快速定义配电箱属性、通过内置规则快速定义回路构件、根据末端连接设备自动生成配电系统树关系图，快速建立配电箱构件和回路构件；
操作步骤

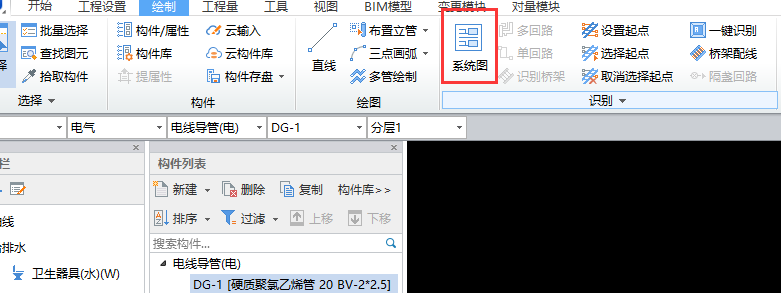

第一步：在【绘制】页签——【识别】功能包中点击【系统图】命令；
第二步：通过提取图纸中的配电箱名称和尺寸可以快速建立配电箱构件；

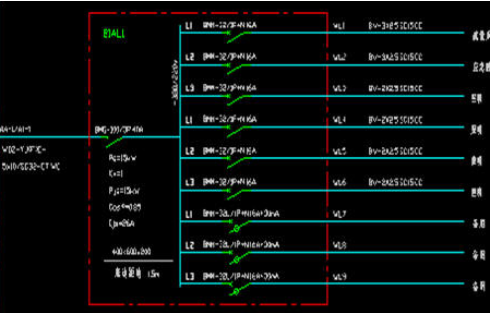

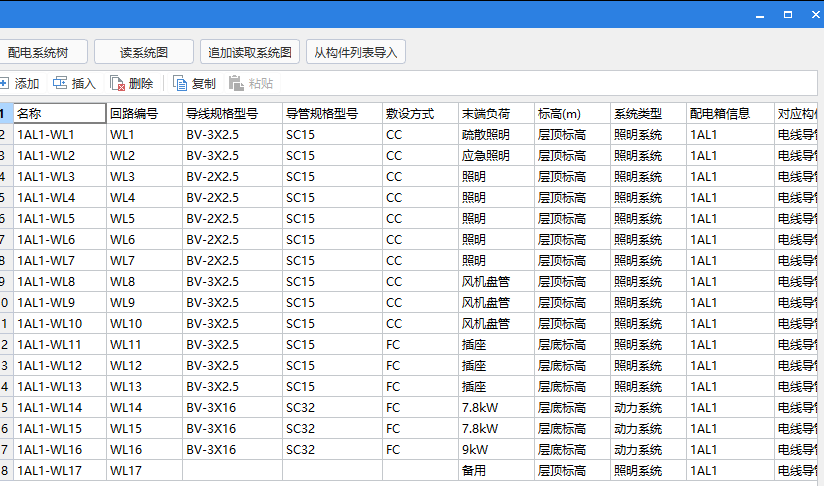

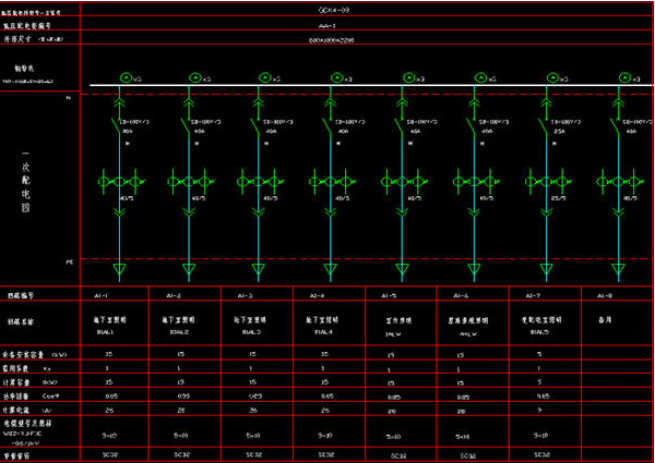

第三步：触发“读系统图”功能，框选配电箱的系统图可以快速读取回路构件的信息并添加至回路构件区域；当电气 系统图不规范时，可以执行“追加读取系统图”分步进行系统图的识别；当电气系统图不规范时，或者是当识别动力系统图时，支持对回路构件的各个属性进行逐列 的识别，以到达快速建立回路构件的需求；
第四步：通过添加、插入、复制、删除、粘贴可以快速对回路构件进行编辑；
第五步：根据属性末端负荷的对应关系，在界面右侧生成构件的配电系统树。

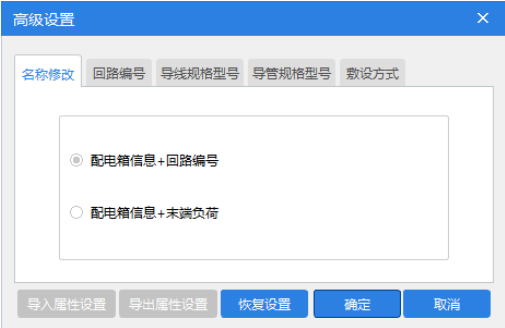

第六步：触发“高级设置”功能可以设置回路构件的命名方式，默认是“配电箱信息+回路编号”；对于无法提取的回路编号、导线规格型号、导管规格型号、敷设方式可以在相关页签进行添加，然后再次读取系统图即可被提取到窗体中。

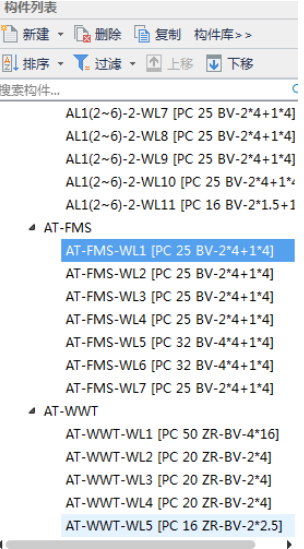

第七步：编辑完毕点击确定后，快速生成回路构件，且回路构件按照配电箱信息进行构件分组；
第八步：在建立配电箱及管线构件时，如何提醒用户目前窗体内有不恰当的属性：
1、触发电专业【系统图】功能，对系统图纸中无法读取的文字进行三点提取；

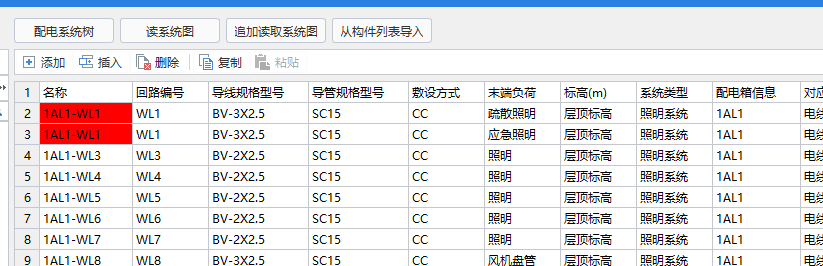

2、提取进来的名称同名或导线规格型号内容若非法时，非法单元格红色显示。
第九步：触发表格列头可以支持提取系统图纸中内容，为读系统图功能进行补充提取。
功能更新
电系统图增加系统树结构
操作步骤
场景一：直接转换成配电系统树界面，边识图边调整

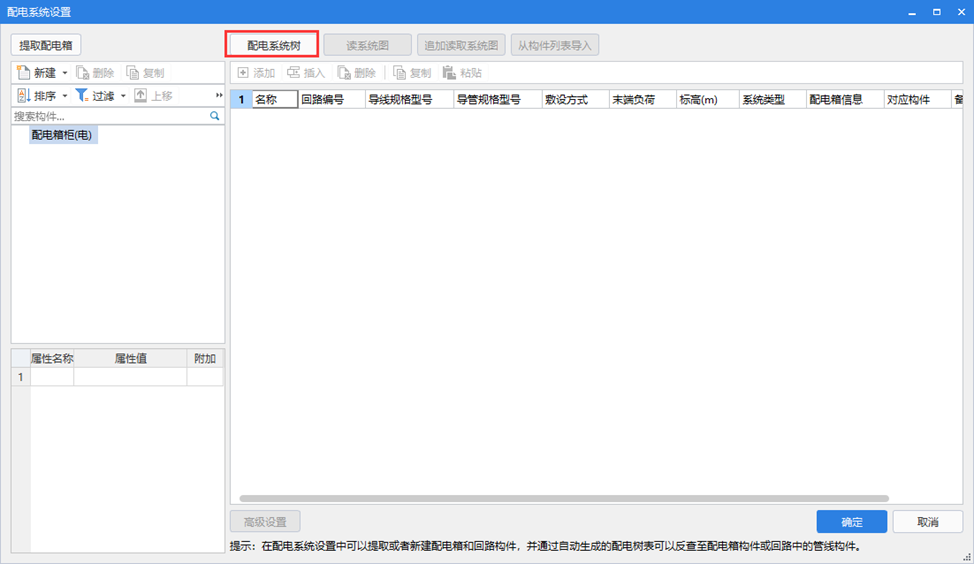

1.触发电系统图命令找到窗体内配电系统树功能。

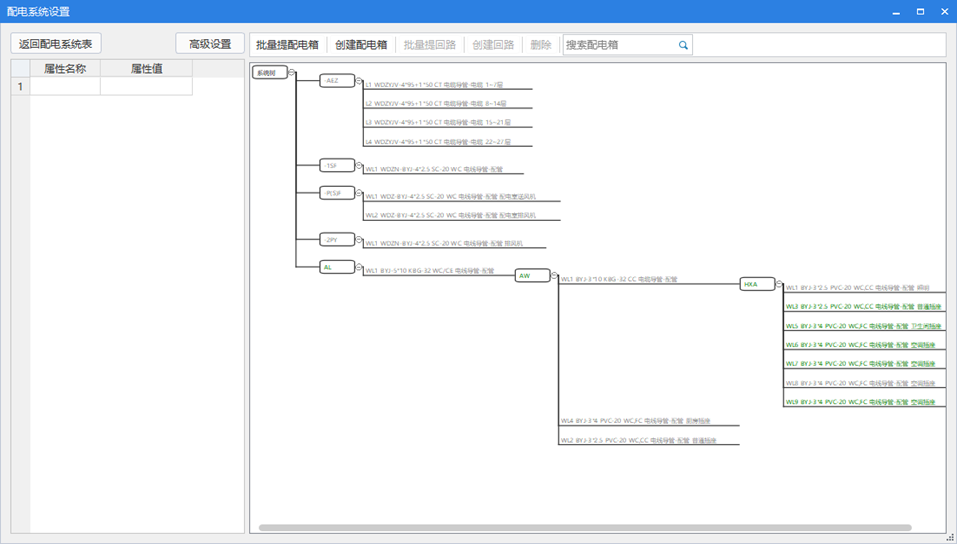

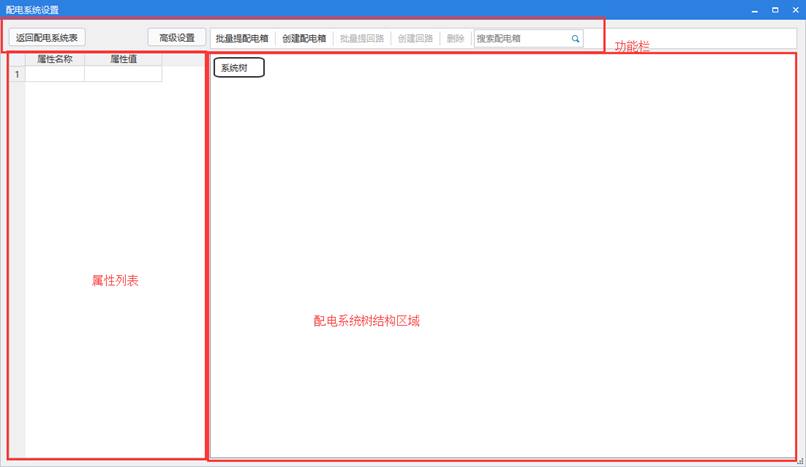

2.转到配电系统树，界面初始呈现。

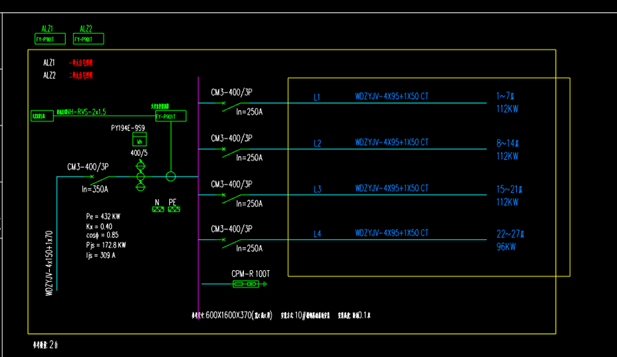

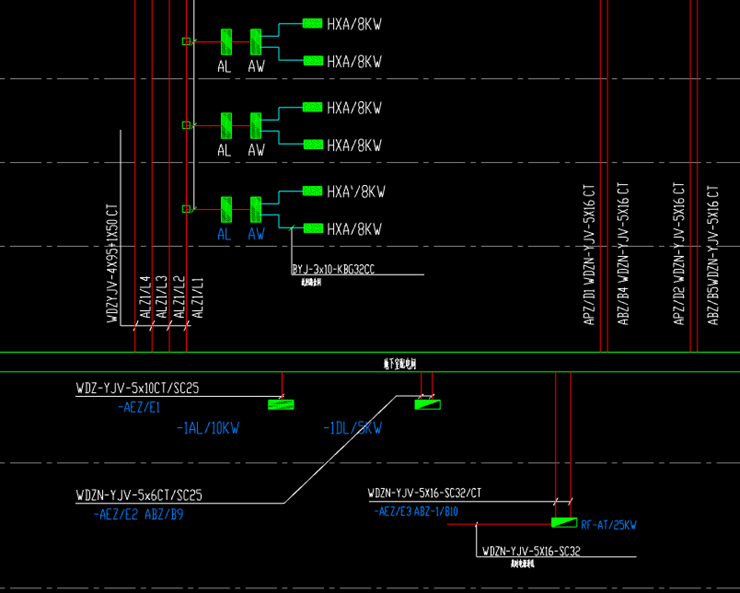

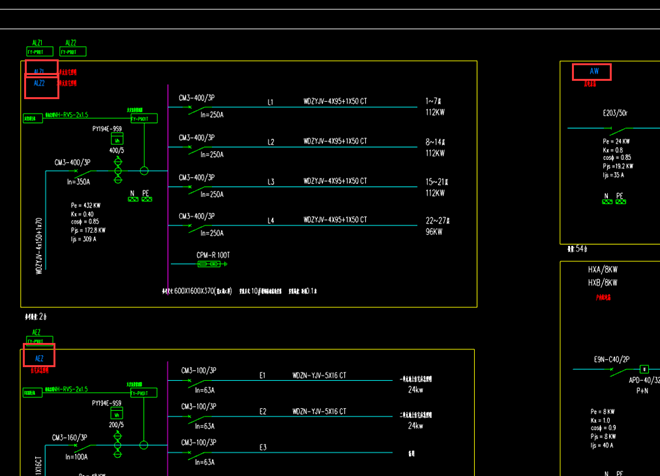

3.触发批量提取配电箱，支持提取系统图中干线图及配电箱系统图。窗体隐藏后，批量提取配电箱名称，右键后将提取到窗体内。

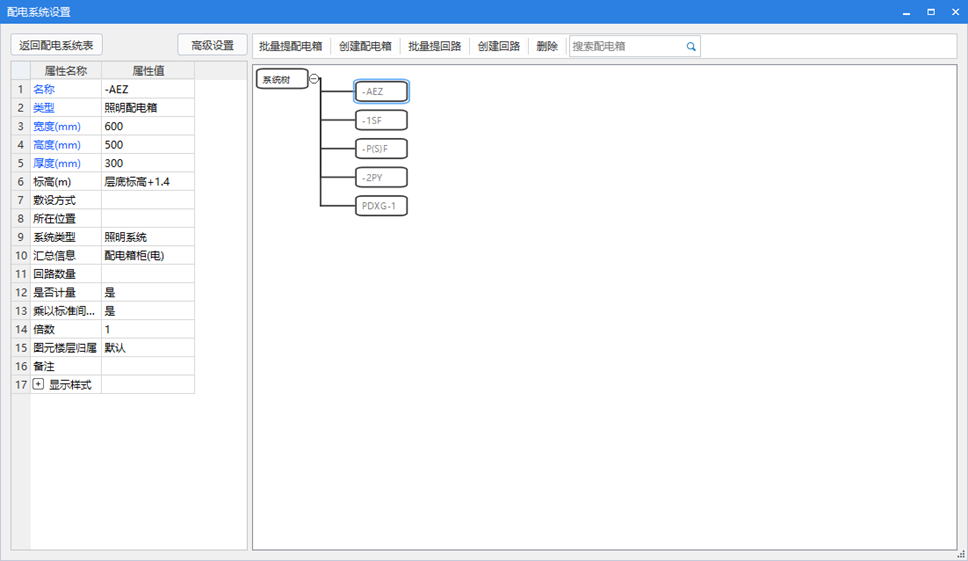

4.提取进来的配电箱，支持批量提回路。并支持根据提取的末端负荷将已有配电箱拖拽到对应节点中。

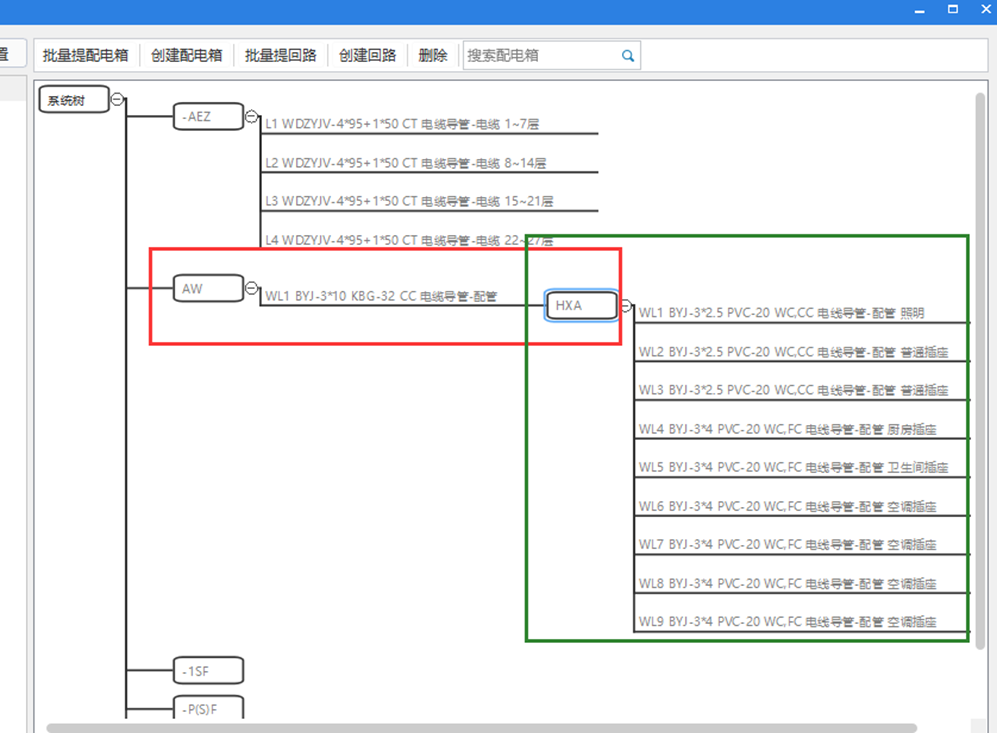

5.红框内代表一级回路，绿框中代表二级回路。

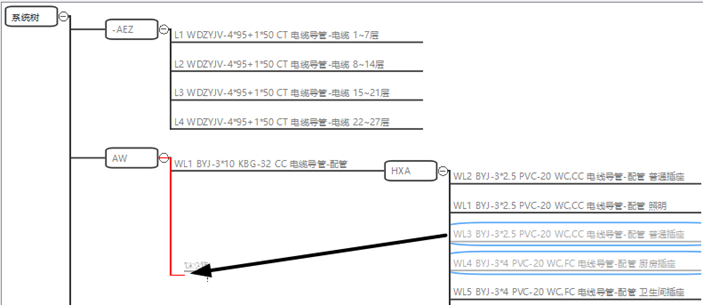

6.支持对配电箱及回路进行拖拽操作。
7.支持Ctrl+滚轮放大缩小界面进行全局查看。

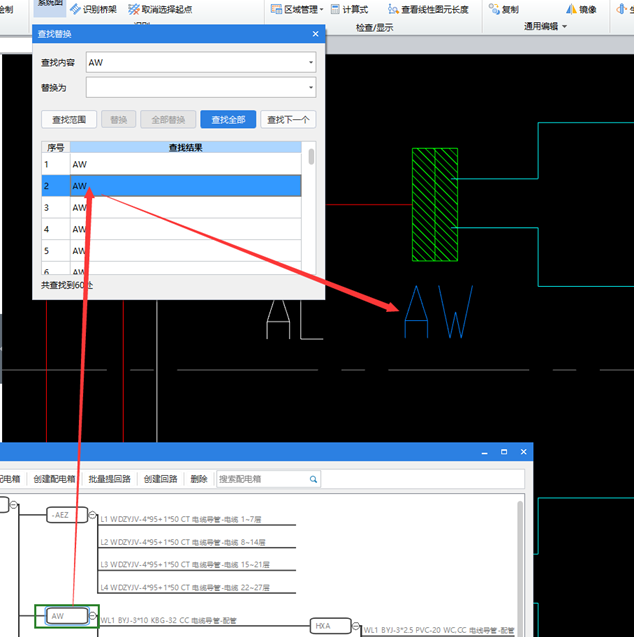

8.当配电箱过多时，支持查找配电箱名称。

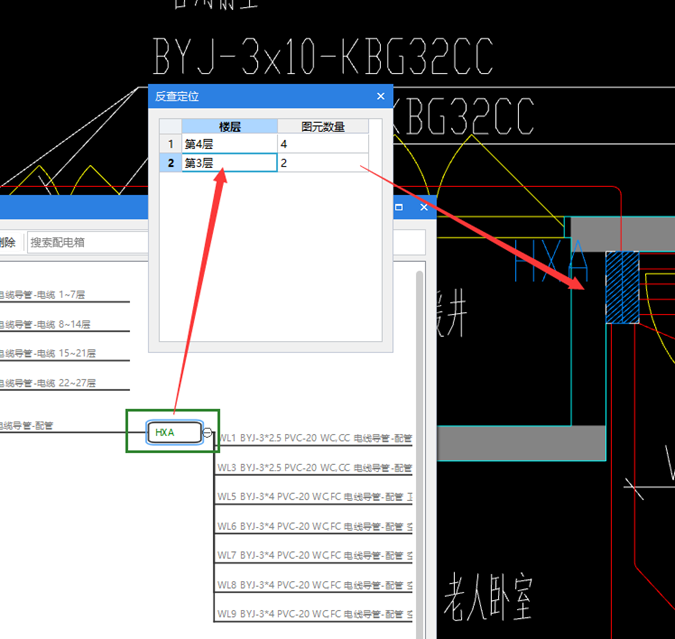

9.双击灰色配电箱，支持自动定位图纸中配电箱位置。双击绿色配电箱，支持自动定位图元，当图元跨层时，支持按楼层查找。

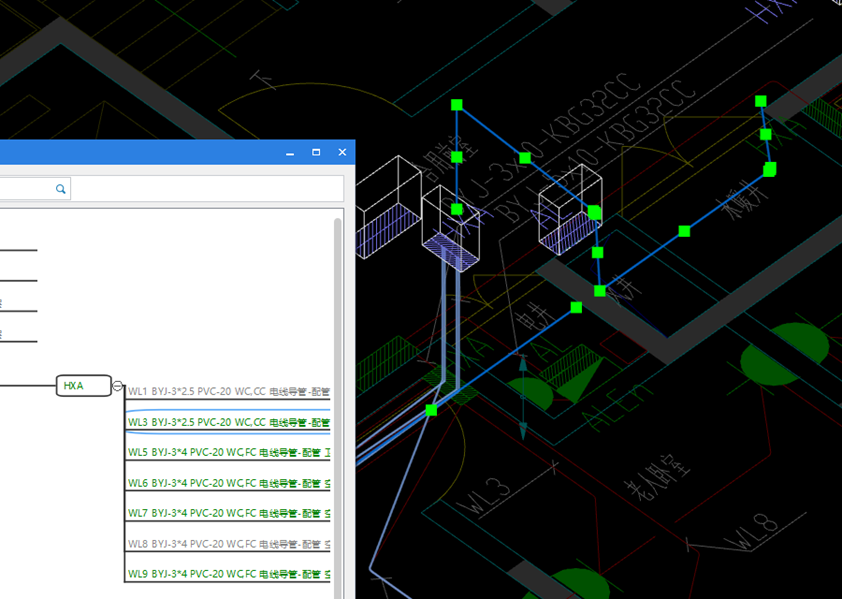

10.双击绿色回路，支持定位已经识别的回路图元，通过电系统树界面可以整体检回路识别的进度。及时发现未识别的回路构件。
场景二：使用电系统图旧功能建立配电箱及回路后，使用配电系统树进行梳理检查
触发电系统图命令找到窗体内配电系统树功能。
