安装计量GQI2021

漏量检查

业务场景

设备：对于图形类型较多的，可能存在部分图形漏识别的现象。比如平面图里两种规格的吸顶灯，图例一致，但大小不一样，这时容易漏算。

管道：与设备连接的立管，以及水平管道由于CAD线断开而未识别完整，这样的情况管道极易少算。

功能价值

通过此功能，可以找到识别过程中由于疏忽漏掉的图例，保证计算的准确性。

漏量检查价值：
1.查项：利用“漏量检查”功能进行检查，未识别的图形都搜到，显示在下方的表格里。在“漏量检查”里，可以对设备和管线分别进行筛选。~~~~
2.反查：当显示出漏量以后，双击图形，会迅速定位到绘图输入界面，自动启动【图例识别】按钮。
（注意：凡DWG图纸，均可执行该项功能，建议用户在拆分图纸的时候在CAD里执行，可以保留DWG图纸里的块）

操作步骤

1.查项：

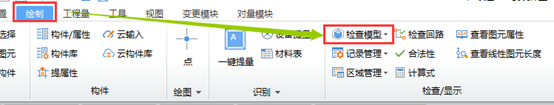

第一步：点击“绘制 -检查/显示”功能包中触发“检查模型”下拉菜单中的“漏量检查”命令；弹出如下所示窗体，对话框里内容默认为空。

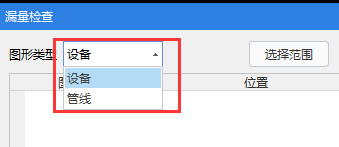

第二步：图形类型中，支持对设备和管线进行检查；

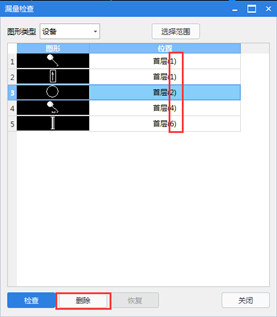

第三步：将图形类型选为“设备”，点击“检查”，会显示本层未识别的所有图例。（位置列括号内数字表示当前层有几个这样的图例还没有识别）。同时，可通过“删除”按钮将多提取的图形删除；

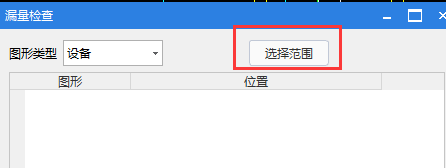

第四步：对于图纸较大或者划分区域的，可以通过“选择范围”功能，框选范围或者点选区域（只适用于管线下）进行查找状态栏提示信息：

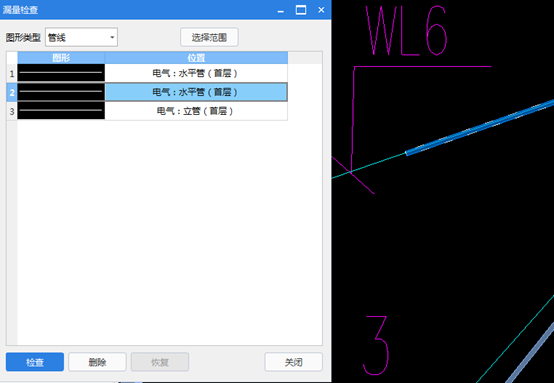

第五步：将图形类型改为“管线” ，点击“检查”，对管线而言，未和设备相连、管道未首尾相连的均进行提示

2.反查：

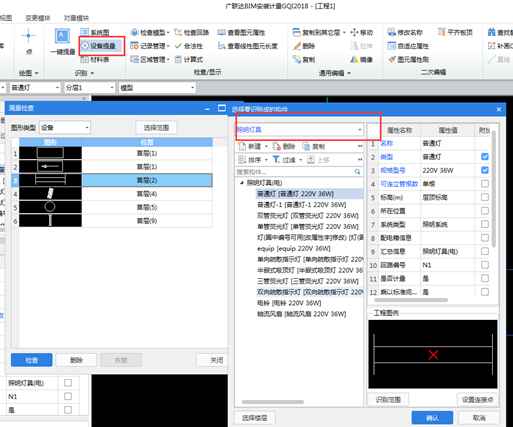

当显示出漏量以后，首先选择好需要定位反差的构件类型，比如需要定位阀门，就要首先在构件列表选中阀门法兰，然后双击图形，会迅速定位到绘图输入界面，自动启动【设备提量】按钮。
