立管识别

业务场景

使用“立管识别”功能，可以将选中的CAD线条转化为竖向构件图元。

第一步：在【绘制】页签—【识别】功能包中点击【立管识别】命令；

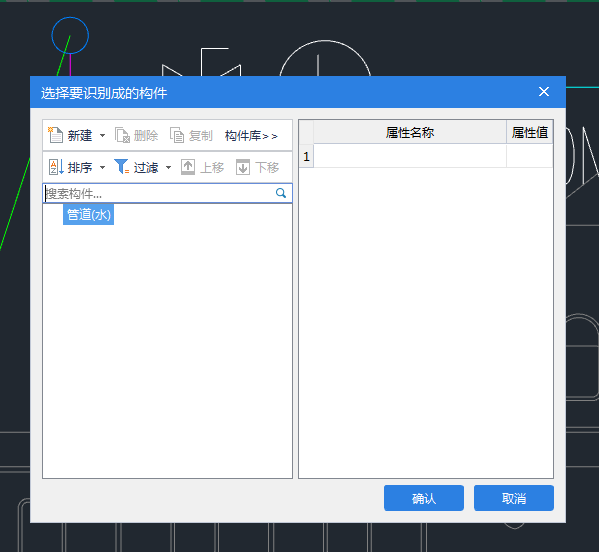

第二步：移动光标选择需要识别的CAD线条（选中的线条为蓝色），选择完毕后，点击鼠标右键，弹出如下图所示对话框：

第三步：在对话框内点击“新建”按钮，新建一构件，然后按图纸信息输入该管道的相关属性信息，点击“确认”按钮，则该构件生成完毕。

说明：该管道的属性输入方法可参见管道【属性】
