安装计量GQI2021

喷淋提量

业务场景

1、喷淋系统在算量时，由于管道规格种类繁多，管道设计密密麻麻，且图纸设计中存在部分有标识，部分无标识，无标识场景要按照危险等级来计算，没有办法实现快速出量，导致工作效率
2、对于大型地下车库图纸设计防火分区的，无法按照防火分区出量

功能价值

1.解决了原消防喷淋管道识别无法找到水流指示器等问题，可以通过框选范围进行识别。
2.解决了消防喷淋管道干管有标识支管无标识的场景下，干管要优先标识计算，支管按照喷头个数反推计算的问题。
3.解决了全部带标识的管道一次性将按标识的方式计算，无需在不同场景下采用不同的功能问题
4.可以在预生成前检查和纠偏管道、管径的正确性，并进行修改。

本次优化范围

1、优化了喷淋提量的窗体操作流程，使其引导性更强，操作更加简单、提升了易学性
2、优化了识别率，主要解决孤立、回字形等问题
3、优化了按防火分区出量，可以按照标段、进度进行部分区域出量，无需全部计算

操作步骤

1、ribbon界面，建模页签下，触发“喷淋提量”功能按钮

2、绘图区上方弹出提示：建议先隐藏无关图层，可以先对无关图层进行隐藏，可以提升识别准确性

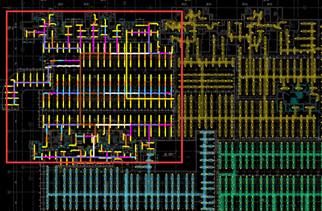

3、框选要识别的范围，右键弹出如下窗体，且绘图区管道呈预生成显示状态

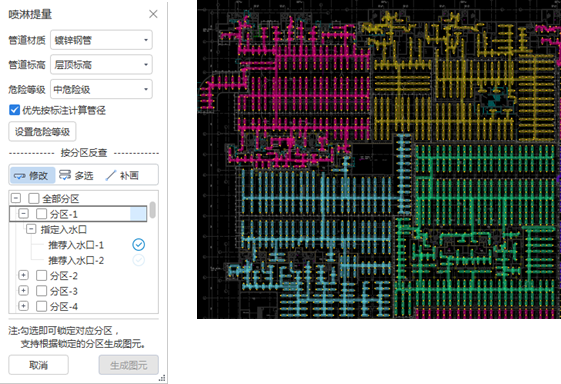

4、窗体中设置相关属性：管道材质、管道标高、危险等级以及勾选是否优先按标注计算管径

5、点击设置危险等级按钮，可以进行危险等级系数调整

6、按分区进行检查预生成图元的入水口、管径等是否正确

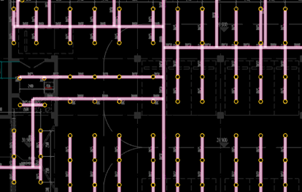

①分区1：单击进行分区反查，绘图区亮显

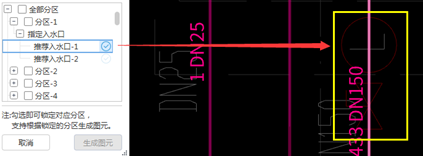

②检查入水口是否正确：单击推荐入水口：如果反查到的入水口处有信号蝶阀和水流指示器，即入水口正确；如果不对，可以进行推荐入水口的切换

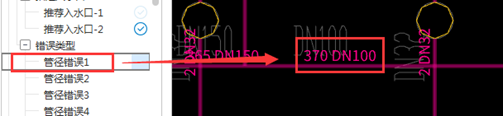

③管径错误检查：错误管径的判断主要是通过标识和按危险等级计算的结果不一致时，软件会给出提醒（如下图）

④当管径出现错误时，可以在绘图区选择对应的管径标识，直接进行修改管径，回车即修改完成

⑤在进行回路检查时，发现有漏识别或识别多现象时，可以进行快速补选和删除操作

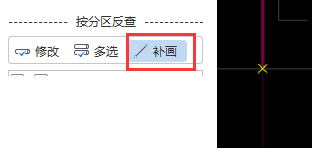

⑥当进行回路检查时，有CAD线缺失或者漏设计的现象，可以通过补画的操作，进行调整

7、分区1检查无误后，可以进行锁定，继续下一个分区的反查

①勾选分区1，即可锁定该分区，再检查其他分区时，不会被干扰

8、分区1检查无误后，也可以直接生成图元

①勾选分区1后，窗体右下方生成图元按钮亮显，可以只对该分区进行图元生成

②在生成图元前，可以进行分区1的命名，支持后续按照命名进行出量

9、生成图元后，管道属性-所在位置中会显示对应的分区名称，报表中可以按照所在位置进行工程量分类统计

10、回字形问题处理

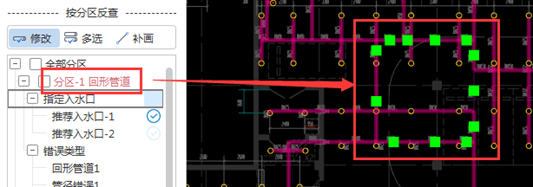

①当主管和支管相交或者主管和主管相交时，窗体中会显示为回形管道，并且反查呈亮绿色回字形显示

②调整造成回字形的任意一根管道，即可取消回字形

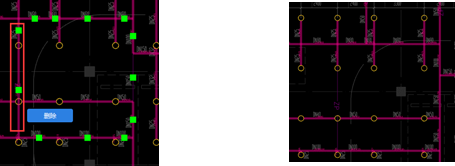

前：
后：

③调整方式：在预生成状态下，先进行删除，然后再采用补选、补画线的方式处理
