箱连管

业务背景

使用“配电箱连管”功能，可以解决计算实际图纸中存在从配电箱引出的多根管用一根管代替表示的情况的工程量。

操作步骤

第一步：触发“绘图输入-常用-编辑图元”功能包中的“配电箱连管”功能；鼠标左键选择需要连接的管，右键确认；

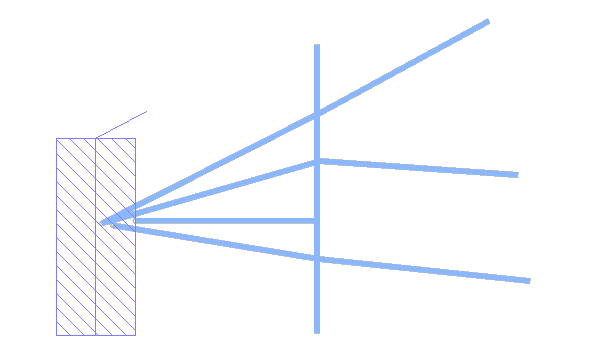

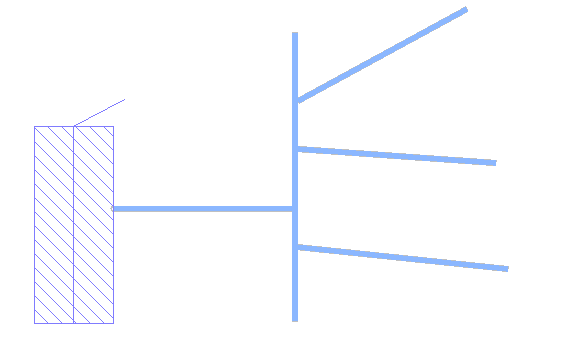

第二步：然后左键选择需要连接的配电箱，这时就能将管道与配电箱连接起来了。
