图纸预处理

业务背景

用户在实际做工程的过程中，习惯的操作流程为添加图纸-设置比例-分割图纸-图纸定位，而之前的老版本将这个流程拆解到多个窗体进行实现，不符合用户的使用习惯和操作逻辑。现将该操作流程整合在“图纸预处理”页签下，并对步骤操作进行了优化，方便用户完成图纸预处理，使用起来更加流畅。

操作步骤

（1）添加图纸

1）点击”工程设置“页签下的”添加图纸“功能，弹出添加图纸窗体：

2）选择需要导入的图纸，在右侧窗体可以看到该图纸的预览图和图纸名称，双击预览图区域可放大预览图进行查看，预览区域下方可勾选是否进行导入：

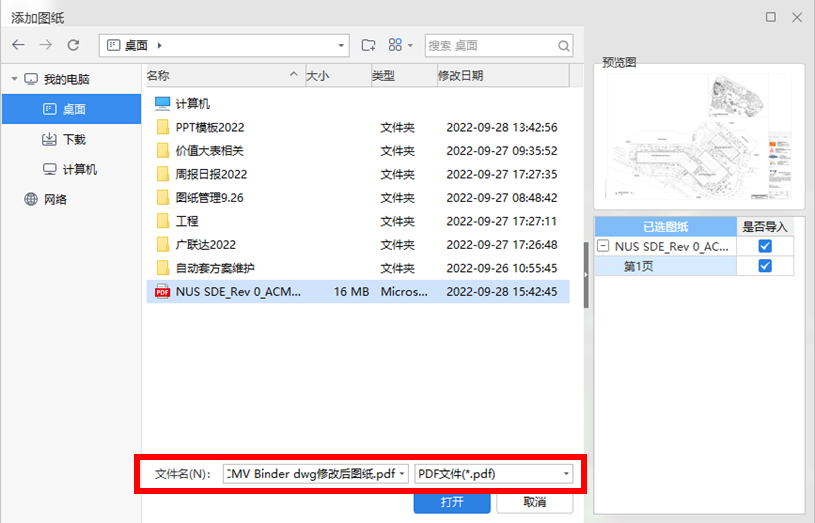

3）针对PDF格式的图纸，可在下方直接选择PDF格式进行导入：

（2）设置比例

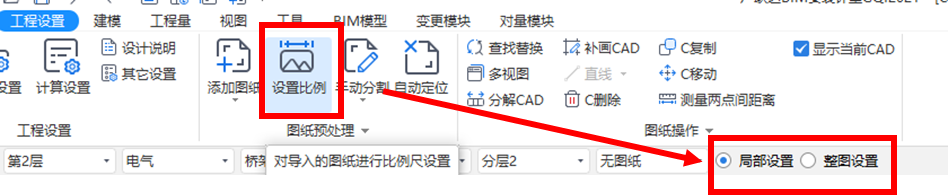

1）点击”工程设置“页签下的”设置比例“功能，根据需要修改的图纸数量分别选择”局部设置“或”整图设置“

2）针对单张图纸比例错误的情况，选用“设置比例-局部设置”功能，对图纸进行比例的调整：

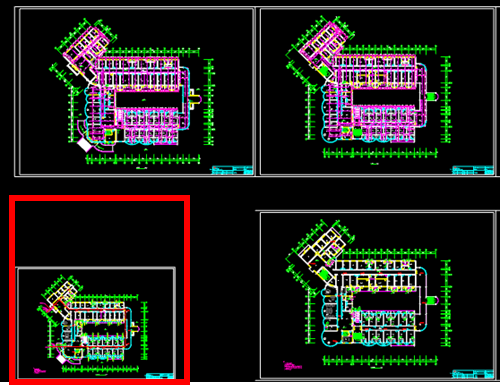

1、单击“局部设置”：框选需要修改比例的平面图，选中的图纸变成蓝色：

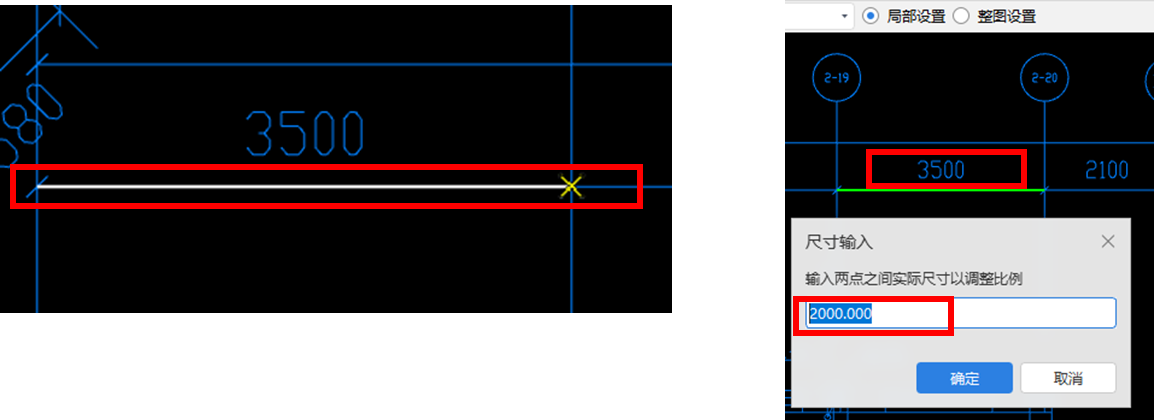

2、右键确认，进入选两点距离步骤；选中某两点间距离后，右键确认，弹出尺寸输入窗体，测量尺寸和图纸标注尺寸不符：

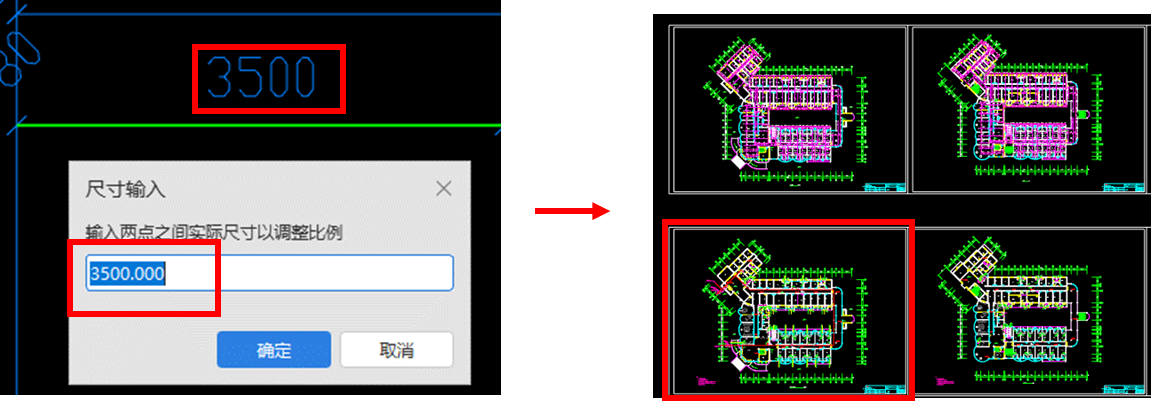

3、将量取的距离更改为图纸标注的实际距离，即将2000更改为图纸上标注的3500；点击确认后，选中的图纸恢复到正常比例：

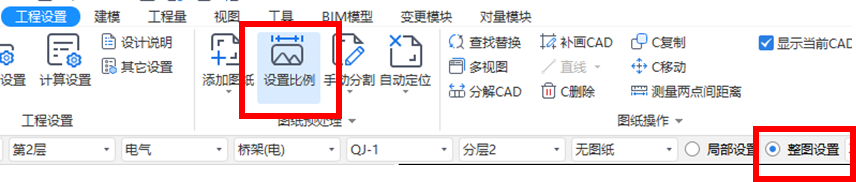

3）针对整张图纸或多张图纸比例错误的问题，选用“设置比例-整图设置”功能：

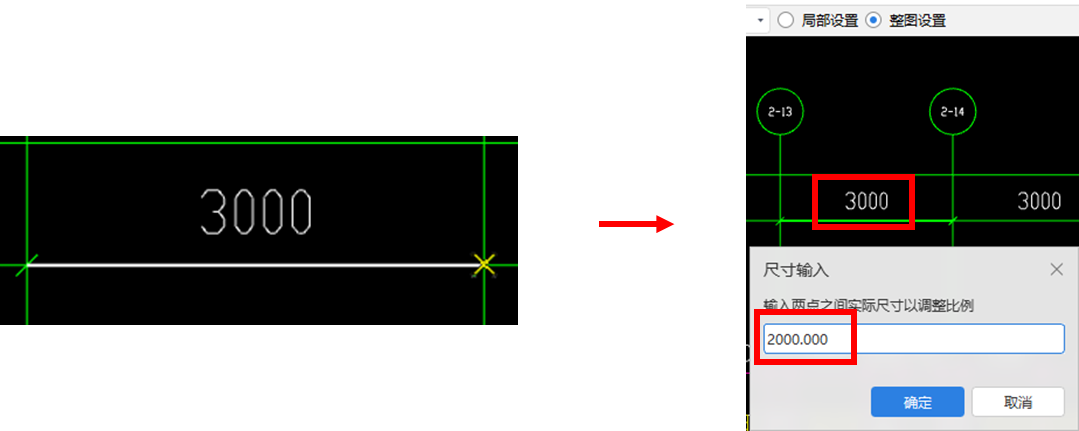

1、 触发“整图设置”功能后，直接进入量取两点间距离步骤，选择图纸上任意两点进行距离量取，右键确认后，弹出尺寸输入窗体：

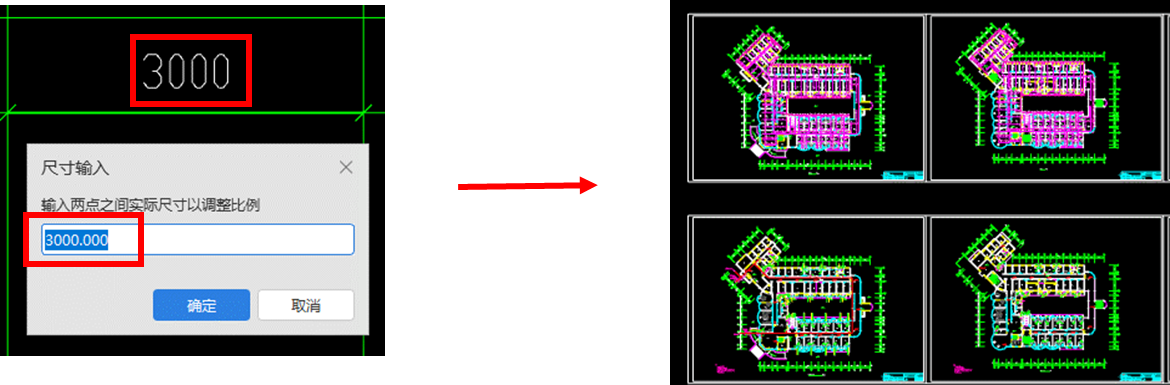

2、将量取的距离更改为图纸标注的实际距离，即将2000更改为图纸上标注的3000；点击确认后，图纸上的所有平面图全部恢复到正常比例：

（3）图纸分割

1）自动分割

1、添加图纸后，在“工程设置”页签下，“自动分割”功能按钮变为亮显，触发该按钮：

2、首次触发自动分割，弹窗提示“请确认分割图纸的模式”，选择目标模式后点击“确认”，分割后图纸将按照选择的模式以楼层编号或分层的模式放置。

a.分层模式：绘图区仅显示同一楼层同一分层图纸；

b.楼层编号模式：绘图区显示同一楼层全部图纸。

首次触发出现该弹窗，二次触发之后将不再出现。

3、选择分割模式：

a.当工程图纸中含有大量设计说明、系统图等这类不必分割算量的图纸时，用户可通过“局部分割”拉框选中需要进行分割的图纸进行分割。鼠标点选“局部分割”模式，手动框选图纸范围，右键确定，开始自动分割：

b.当工程图纸中大多数为平面图时，用户可通过“整图分割”一键自动分割全部工程图纸。鼠标点选“整图分割”模式，直接开始自动分割：

4、分割完成后，弹出“自动分割”窗体：

a.“自动分割”窗体会自动提取图纸名称，并根据图名解析出对应的楼层和专业系统。如图名为“一层给排水平面图”的图纸，可自动解析”楼层“为”首层“；”专业系统“为给水系统，排水系统”。

b.查看对应绘图区图纸：
1.单击列表中的图纸名称单元格时，对应图纸在绘图区中以闪烁的红框提示，可以查看图纸所在的位置。（左图）

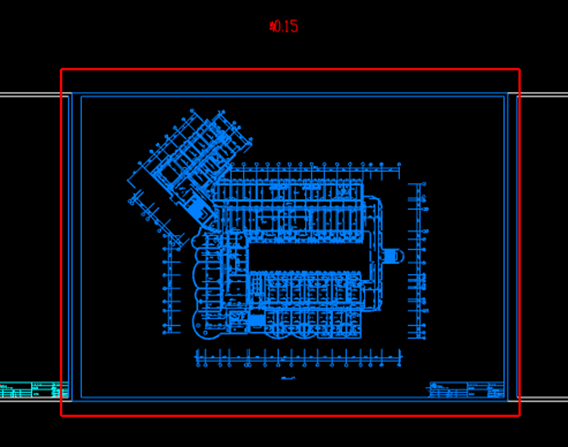

2.双击列表中的图纸名称单元格时，对应图纸在绘图区居中放大显示，并以闪烁的红框提示。可以查看图纸细节，校核分割及提取图名是否正确（右图）

c.当发现列表中有图纸提取错误时，可进行手动调整：
1.当发现图名错误时，可在绘图区中找到对应图纸，点击图纸中正确的文字，即可将该文字自动提取到列表中进行更正。支持ctrl键多个单元格连选，一次性提取多项内容。

2.当需要修改楼层时，点击对应单元格，触发三点按钮 ，弹出“标记信息”窗体，可选择正确楼层。同时，如须修改该图纸的专业系统时，也可直接从该窗体中切换到“专业系统"列表，选择正确专业系统。

3.当“标记信息”窗体列表中的图纸匹配不上对应楼层时，这是因为图纸只能匹配”楼层设置“中已存在的楼层。因此，可点击”楼层设置“按钮，弹出”楼层设置“窗体，可在“楼层设置”中添加楼层及工程项，触发关闭按钮后，自动刷新匹配。

d.当所框选的图纸未涵盖全部算量图纸时，可在”自动分割“窗体列表中，点击 ”补充分割“按钮，对未框选的图纸进行补框选，右键确认后进行自动分割，并以闪烁的红框提示，加入到现有“自动分割”窗体列表中。

e.当发现”自动分割“窗体列表中存在无关图纸，如系统图时，可右键”删除“或触发键盘delete键，将其删除。

5、点击”确定“，将选中图纸加入到”图纸管理“窗体列表中，完成自动分割。

2）手动分割

1、点击”手动分割“，将框选需要分割的图纸，右键确认，弹出”手动分割“窗体。”手动分割“窗体会自动提取图纸名称，并根据图名解析出对应的楼层和专业系统。分层模式下会自动分配分层，同一专业系统对应同一分层。

2、当需要修改楼层时，点击楼层选择栏，触发三点按钮 ，弹出“标记信息”窗体，可选择正确楼层。同时，如须修改该图纸的专业系统时，也可直接从该窗体中切换到“专业系统"列表，选择正确专业系统。

3、当需要修改专业系统时，点击专业系统栏，触发三点按钮 ，弹出“标记信息”窗体，可选择正确专业系统。

4、自动分配的分层不满足需要时，可下拉选择调整。

（4）图纸定位

1）自动定位

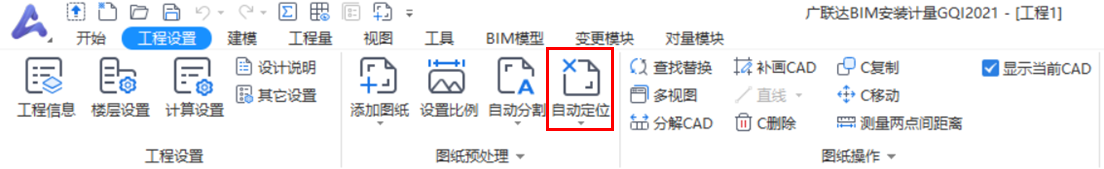

1、图纸已分割完成后，触发“自动定位”按钮。

2、弹出选择单项窗体：
a.当工程中仅一个单项时，直接进行自动定位；

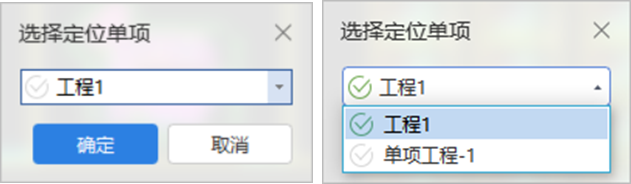

b.当工程中存在多个工程项时，弹出“选择定位单项”窗体，选择单项触发“确定”后，自动对此单项进行定位.

c.窗体中：当工程项处于未定位状态时，名称前图标灰显；当工程项处于已定位状态时，名称前图标绿显。

3、定位完成：

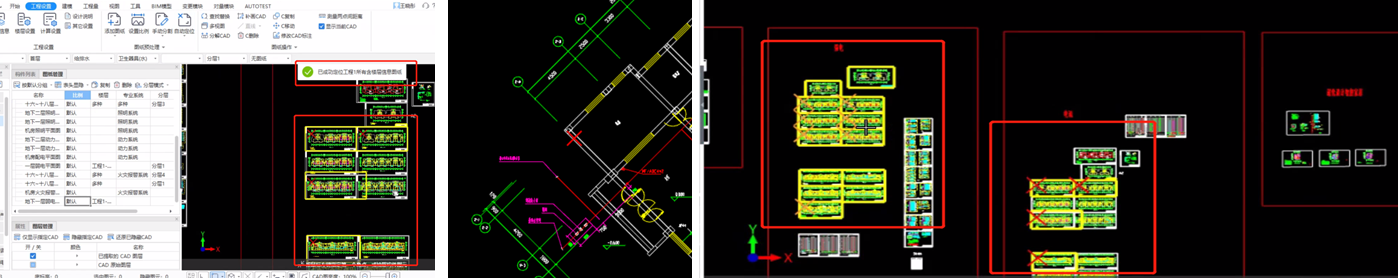

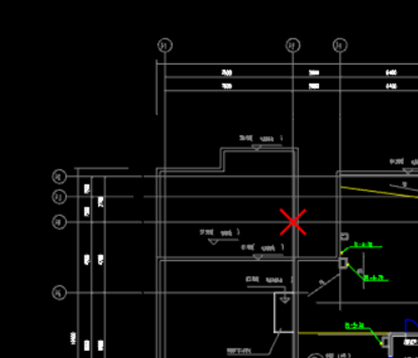

a.所有图纸定位成功，可以看到每张图纸内新增定位点。多单项时，不同单项定位点以不同颜色区分。

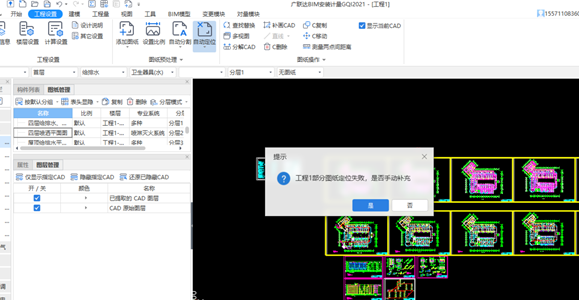

b.当部分图纸未定位成功时，弹窗提示定位失败，并支持切换到“手动定位”。“手动定位”见后续说明。

2）手动定位

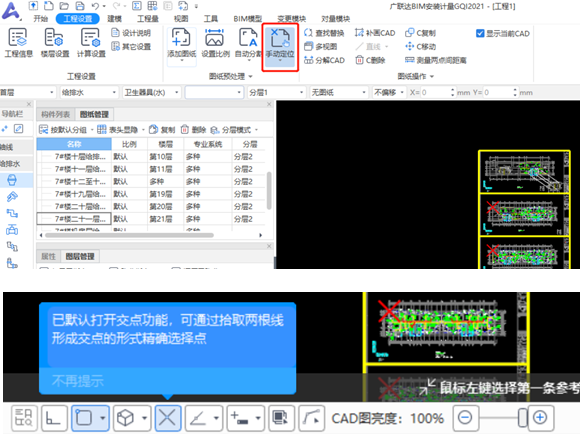

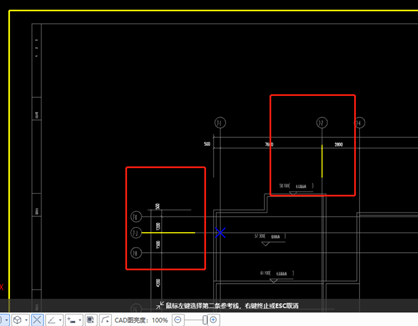

1、在“工程设置”页签下，点击”手动定位“按钮（图1），默认打开交点功能，可通过拾取两根线形成交点的形式精确选择点。

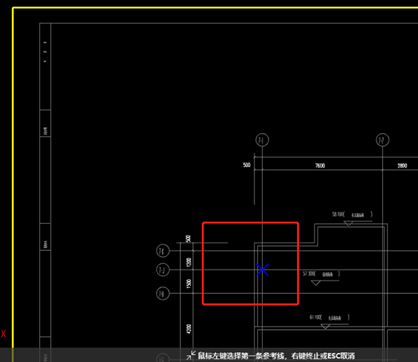

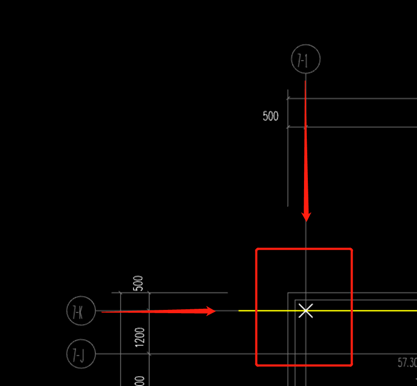

2、拾取图中任意两根非平行线，自动形成交点作为定位点。

3）变更定位

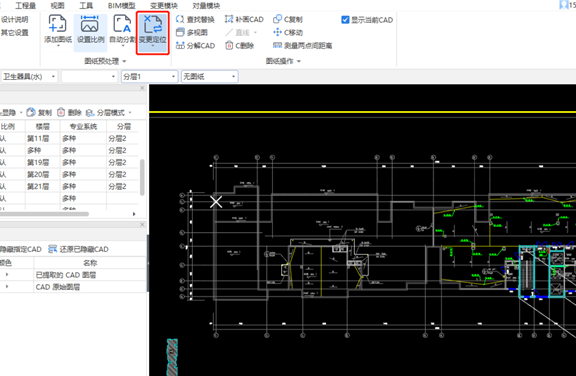

1、在”工程设置”页签下，点击”变更定位“按钮。

2、在绘图区中点选需要变更的定位点，选中后定位点图标变为蓝色。

3、指定期望变更到的新位置，同样使用交点的形式选择位置点。

4、指定完新位置后，同一楼层的所有定位点都移动到相同的位置。发生变动的定位点红色闪烁提示。
