生成套管支持按墙板分开出量

业务场景

1.在绘制或识别给排水、采暖、电气、消防、通风空调、弱电中，存在管道、桥架、线槽、配管图元穿过砌块墙需要计算套管工程量，或者通风专业中存在圆形风管、矩形风管图元穿过砌块墙时，可以自动生成与线式图元相同形状及符合父图元规格的套管图元。

2.当墙体及线式图元二者缺一时，可以通过新建套管，点绘所需套管图元进行布置。

第一步：按照图元绘制管道、墙、板图元。

第二步：在【绘制】页签——【识别】功能包中点击【生成套管】命令。

第三步：点选或拉框选择需要生成套管的管，然后右键。

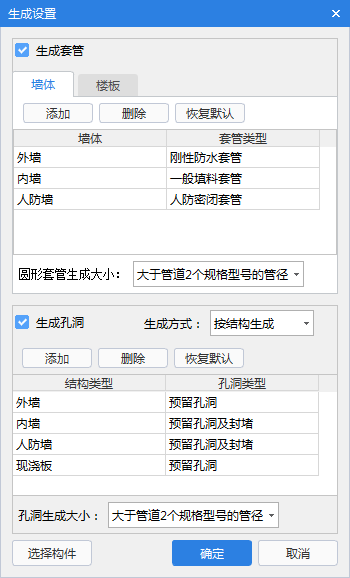

1.在窗体内设置生成套管位置，墙板分开设置。支持按照不同墙体类型生成不同类型套管，也可以按照不同系统设置不同类型穿板套管。

2.墙板套管管径分开设置。

3.支持按照墙板类型及套管类型设置孔洞规格及孔洞类型。

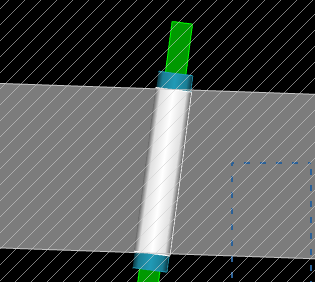

第四步：自动按照管道与墙或板图元的相交方式，生成套管图元。下图为生成后的效果图。

1.若点绘套管时，套管的类型属性需要与父图元图形相似，才可支持套管的布置。

2.当线式图元在层顶或层底标高时，不再与墙体自动生成套管。

第五步：套管标高超过超高起始值时，按照超高进行计算。

电气、消防电、通风、弱电专业保留以前生成套管功能未做优化。
