点式设备一键提量

业务场景

1.解决CAD块提取错误的问题。

2.解决了相同图例大小不一，分开出量的问题。

3.一次性完成多个单项工程点式设备计算。

1.对于图纸中无用的CAD块图元自动筛查，减少人工干预，保证了识别的准确性。

2.相同图例大小不一的，自动按照一个构件出量，减少用户二次修改成本。

3.多个单项工程一次性全部识别，极大的提升了算量效率。

1.触发“一键提量”按钮，在绘图区的上方弹出提示窗体。

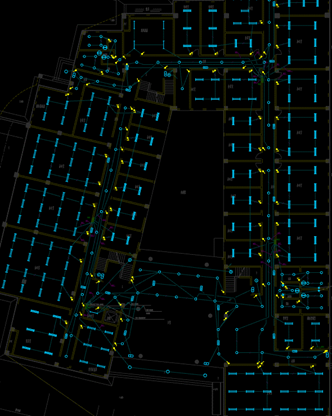

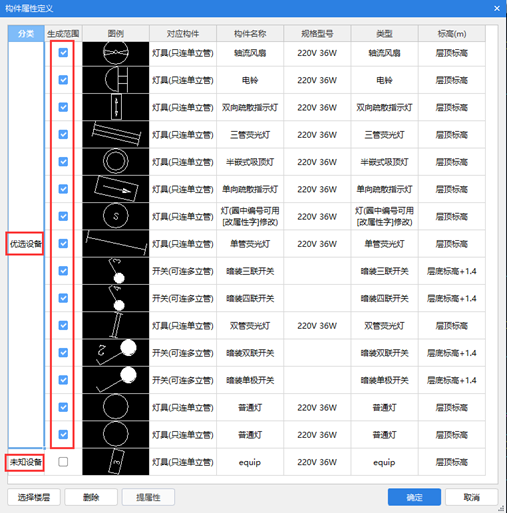

2.点选绘图区无关的CAD图层蓝色显示，右键弹出“构件属性定义”窗体。

3.窗体左侧新增了分类和生成范围。

①分类分为优选设备和未知设备，未知设备说明软件未识别到具体的构件名称，需要编辑或已提属性的形式录入。

②生成范围：默认对识别到的构件全部勾选，未识别到的构件不在勾选范围。

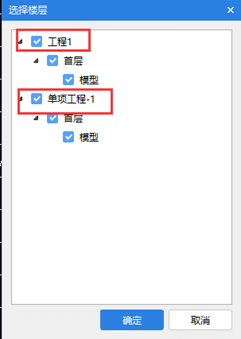

4.在窗体左下方，点击“选择楼层”，弹出窗体：窗体中显示全部单项工程，可以同时对多个单项工程进行设备提量。

5.勾选要识别的范围，点击确定，生成图元。

6.图元生成的同时，反建构件。
