图元查量

业务背景

使用“图元查量”功能，可以查看单个图元的工程量及工程量计算式，或者查看若干个图元的工程量。

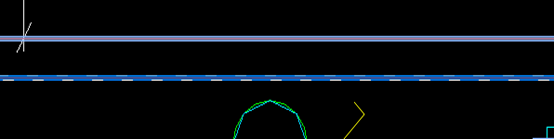

第一步：触发“图元查量”命令，选择绘图区要查看的图元（图元呈蓝色选中状态）；

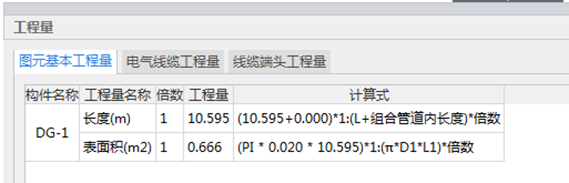

第二步：在绘图区下方弹出工程量泊靠窗体，如下图所示：

第三步：在窗体中可以查看所选中图元的工程量，或者ESC退出。

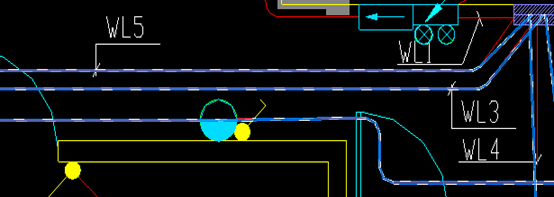

第四步：如果在绘图区对多个图元进行查量时，则选择的图元全部呈蓝色选中状态；

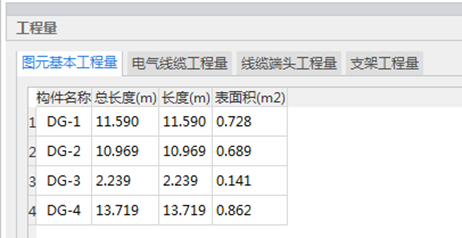

第五步：绘图区下方弹出窗体，可以查看所选中的多个图元工程量，且不需要进行汇总计算即可查看，如下图所示：

注意：在绘图区对图元进行取消选中以及增加选中图元时，窗体中的工程量是实时联动的。
