点

业务场景

点式绘制适用于点式构件的画法。

第一步：在【绘制】页签——【绘图】功能包中点击【点】命令，如“卫生器具”；

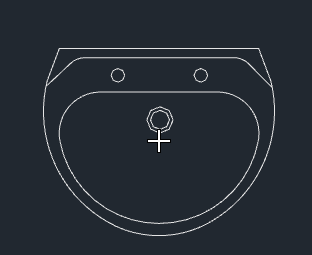

第二步：在绘图区左键点击一点作为构件的插入点（只有鼠标指针显示为“十”字才能绘制），完成绘制。

旋转点式绘图主要是指在点式绘图的同时对实体进行旋转的方法来绘制构件，主要适用于实体旋转一定角度的情况。

第一步：在定义界面选择构件，如：“卫生器具”；

第二步：在【绘制】页签——【绘图】功能包中点击【点】命令；快速工具栏中出现的复选框

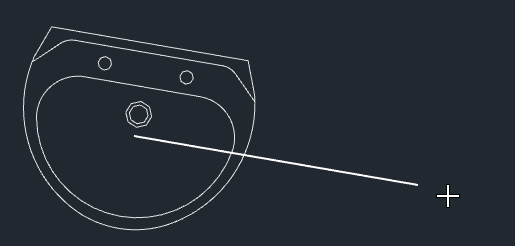

第三步：在绘图区点击一点作为构件的插入点；图元随鼠标移动产生橡皮筋进行旋转。

第四步：按鼠标左键指定第二点确定构件图元的旋转角度，也可在鼠标没有布置第一点前设置角度及偏移值，图元会按照偏移值自动旋转。
（见下图）

注意：
输入角度数值以逆时针方向为正，顺时针方向为负。
