管道及支架精细化出量
1、管道增加内外径属性
业务场景
1.管道计算刷油保温时使用
2.新型管道材料支持灵活化计算保温
功能价值
1.管道规格材质设置与其它设置功能合并，支持在一个功能下进行管道材质与内外径的修改和管道支架的设置。减少用户切换不同功能来进行设置的不必要麻烦。
2.管道规格材质设置窗体内包括默认常规管道材质设置，用户可以对不同材质管道修改内外径数据，确保出量进准。
3.新型材料的管道，支持用户手动添加材质并根管径及内外径设置实际管径值。确保市面上管道的材质满足用户计算要求，灵活化出量。

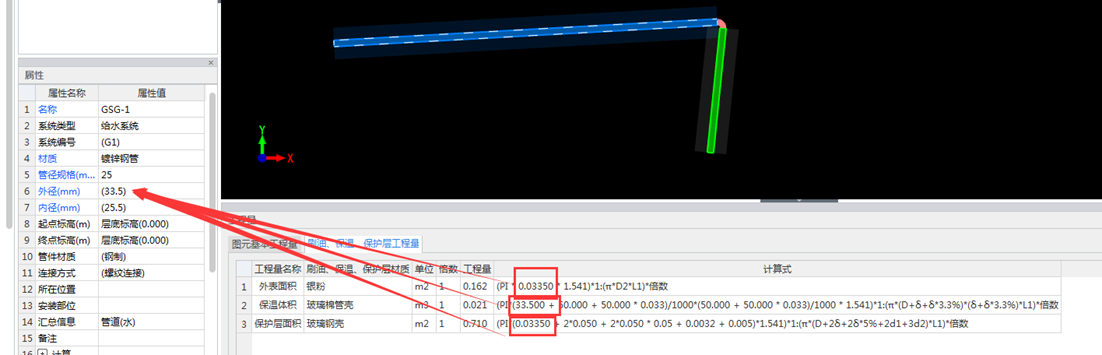

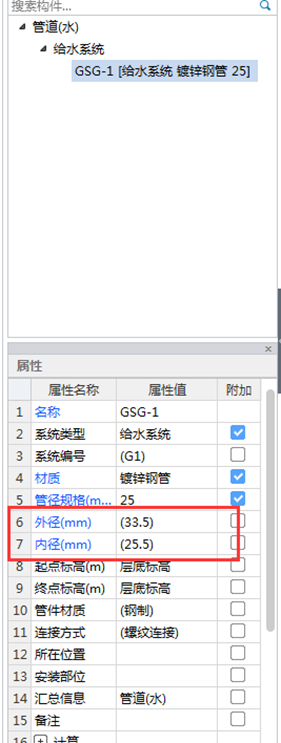

4.属性编辑器中新增管道内外径属性值，可自动获取其他设置-管道材质规格设置页签下的内外径数值，也可以直接手动编辑，用于计算刷油保温。
操作步骤
1.给排水、消防水、空调专业管道构件下新建构件。

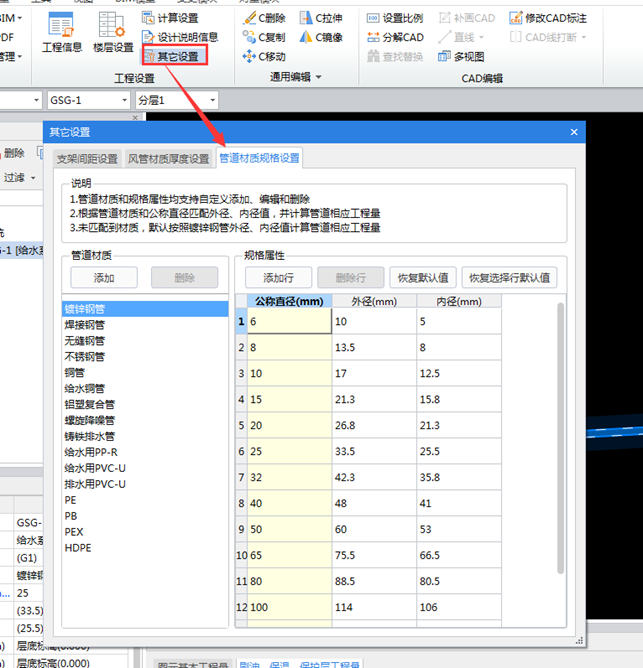

2.支持在其他设置中修改内外径尺寸，并根据管径联动。
3.设置刷油保温后，绘制或识别管道。
4.查看管道保温工程量。
2、虚拟支架实体化显示
业务场景
1.无法查看支架图元，不确定是否布置上，只能通过工程量进行查看。
2.无法按照管径出量。
3.不能区分水平管和立管设置支架。
4.支架图集不全。
功能价值
1.更加贴合实际施工，支架真实显示，实时查看。
2.出量更灵活，可以区分水平管和立管出量、可以按管径出量。
3.紧跟行业动态，及时更新并丰富了支架图集。

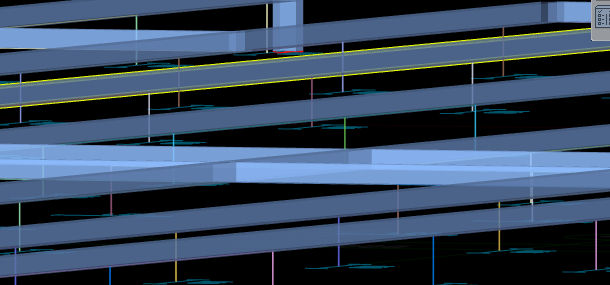

4.支架三维下实体显示。
操作步骤

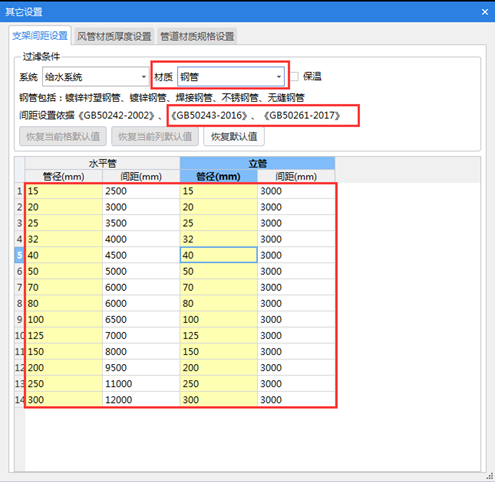

1.更新新规范“其他设置”-支架间距设置。
2.给排水、采暖、消防水、空调水中可以对水平管和立管设置不同的支架类型。
3.完善支架图集03S402，新增了27种支架类型。

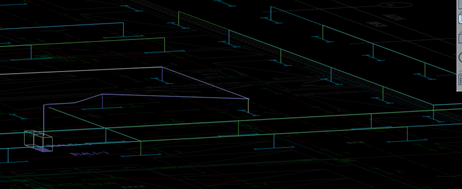

4.根据管道属性中设置的支架类型，实时刷新管道上支架图元的显示。

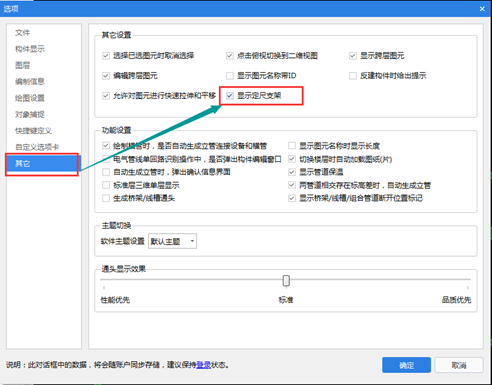

5.工具-选项-其它，可以进行支架的显隐控制。

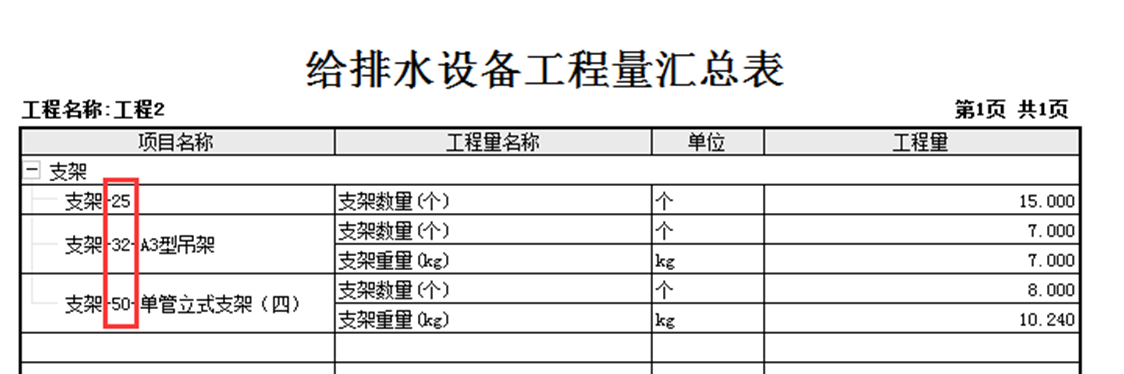

6.支架出量可以按照管径出支架工程量。
3、实体支架显示
业务场景

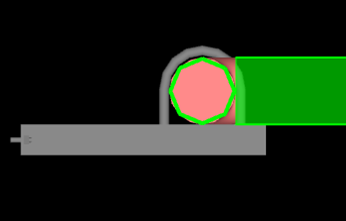

1.精准建模时，使用实体支架可以1：1还原现场施工情况。
功能价值

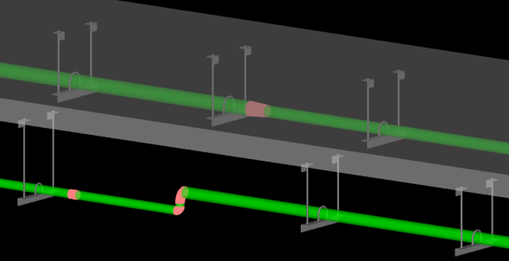

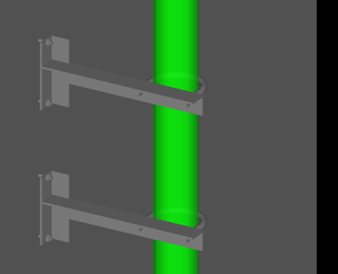

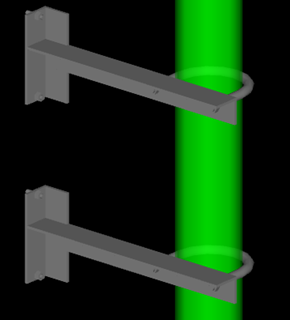

1.六大专业实体支架全三维显示。
2.增加60余种图集支架类型，并且按照图集要求准确出量。
3.实际施工中，支架种类繁多，且不同专业、不同管道类型支架设置差异性大，为完善支架设置需求，增加自定义支架类型，用户可以根据施工情况进行支架的组装和布置，更加贴合施工现场，达到算量的精准化。
4.自动判断墙和板的位置，自动计算支架延伸长度，无需手动调整。
5.计算过程实时查看，保证每一个结果多样化出量，符合各个场景下的出量需求。
操作步骤

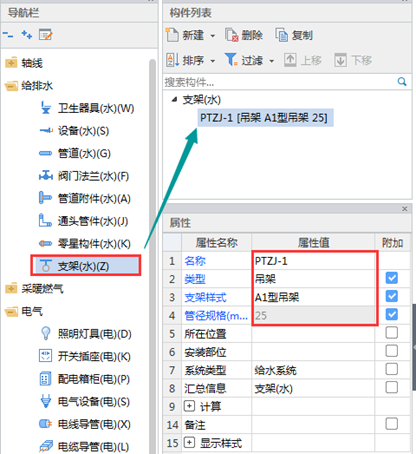

1.给排水专业下，切换到支架（水）构件类型下，新建“普通支架”。
2.属性值输入。
（1）类型：下拉选择或手动输入支架类型。

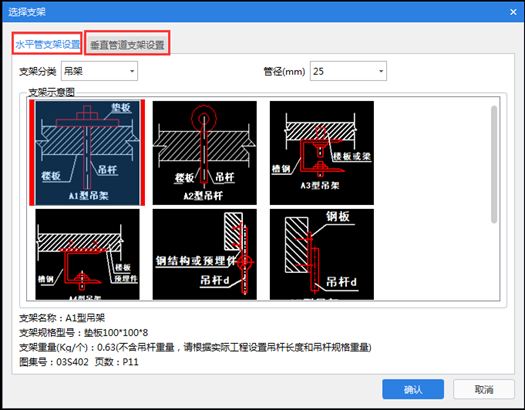

（2）支架样式：需要点击单元格三点按钮进行设置，可以选择图集支架和自定义支架两种形式；其中：

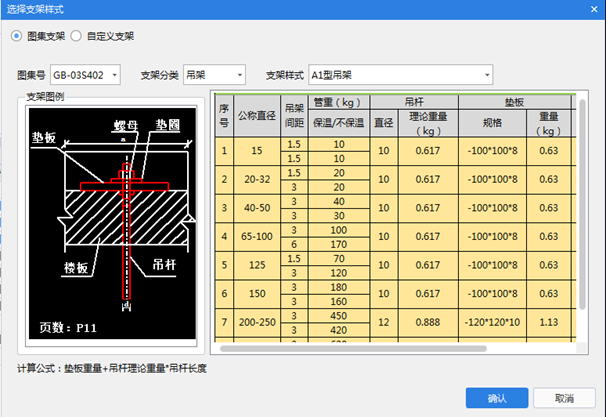

a.图集支架：依据为《室内管道支架及吊架》GB-03S402图集，按照图集规定的各个管径值的要求进行计算（窗体下方标注具体的计算公式）

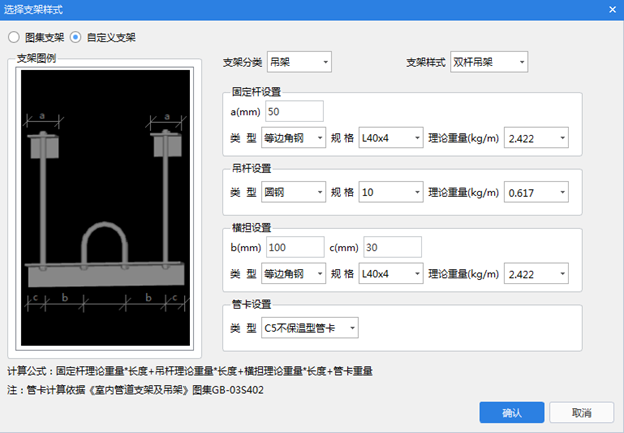

b.自定义支架：分为吊架、托架两种，根据实际情况进行各项设置值的调整后，点击确认。
（3）管径规格：默认管径25，不允许编辑，布置时，会根据所选管道自动反建同规格的支架构件。
3.布置支架-点绘。

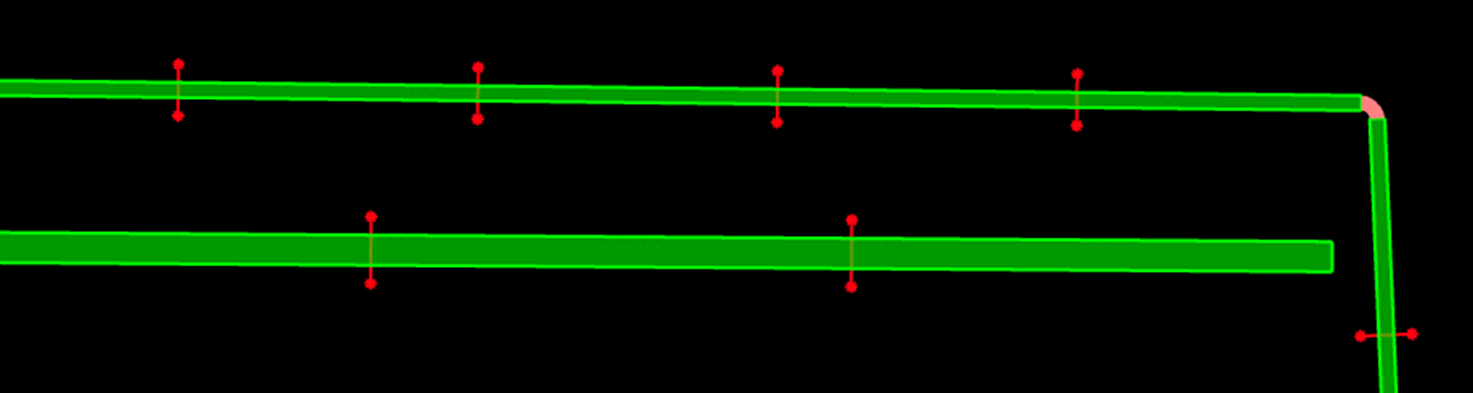

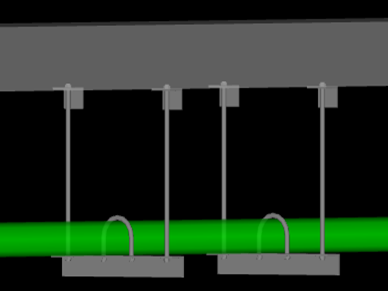

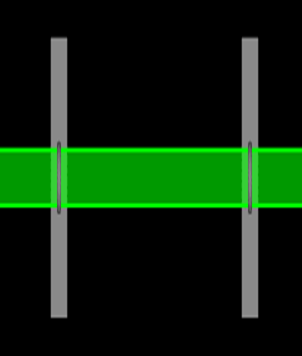

（1）点绘：水平管布置。
a.触发“绘图”功能包中，点绘命令。
b.捕捉要布置支架的管道图元，进行点绘。
c.在点绘时，支架会自动找板；
找板原则：如果有板图元，吊架架会自动找板；如果无板图元，支架会按照层顶标高进行布置；
d.布置吊架时，管道标高不允许为层顶标高，否则布置不上。

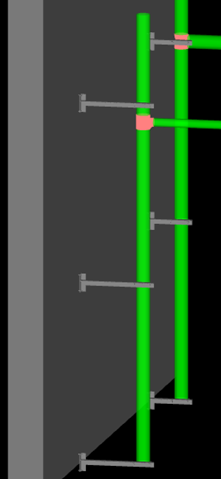

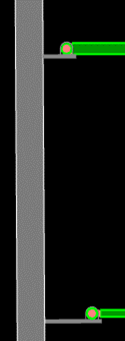

（2）点绘：立管布置。
a.触发“绘图”功能包中“点绘”命令，点击要布置支架的立管位置，弹出标高设置窗体。
b.输入标高值，进行点布
c.在点绘时，支架会自动找墙。
找墙原则：如果有墙图元，托架会自动找墙，超出500m范围值，不再找墙；如果无墙图元，托架会按照默认设置值布置。
4.布置支架-按间距布置

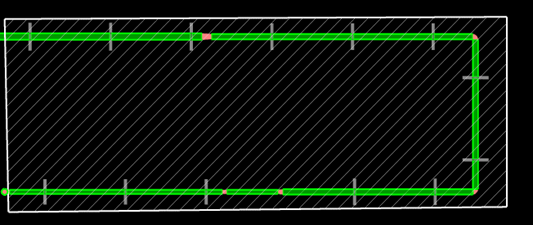

a.触发“绘图”功能包中，按间距布置命令，选择要布置支架的管道（支持多选或拉框选择），弹出间距值设置窗
b.输入间距值，按照间距值生成水平管/立管支架图元。
c.支架找墙和找板原则，同点绘。
d.布置支架时，吊架不支持在立管上布置。
5.出量：按个数和重量计算。

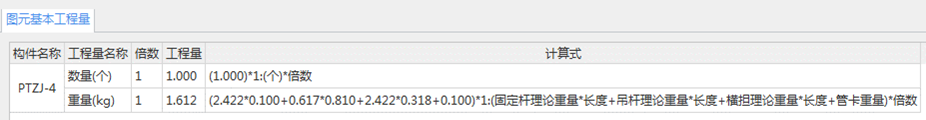

（1）图元查量：单个支架查看/多个图元查看。
（2）分类工程量、套做法、报表出量同图元查量。
6.管道二次编辑：调整管道管径，支架会随之调整。
4、隔盏回路
业务场景
1.南方地区的地下车库常见隔盏类图纸，多条回路由一条CAD小控制，隔一控一，在确保照明的情况下易维护检修。
2.对于较大的建筑物地下室常见灯槽类隔盏，不区分地区性质。主要是节省造价成本，同时达到隔一控一方便检修的目的。
功能价值
1.弥补隔盏类图纸识别的缺失，减少用户的因变通方案造成的重复操作，提高用户的工作效率。
操作步骤
场景一：配管类隔盏识别

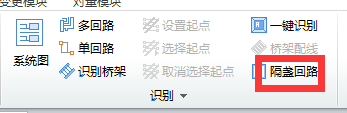

1.识别完照明灯具后，触发隔盏回路功能功能。该功能位于电气专业-电线导管构件-绘制页签—识别功能包中。

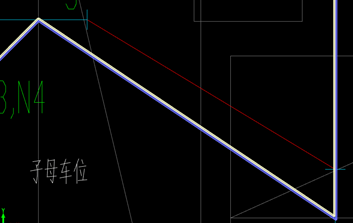

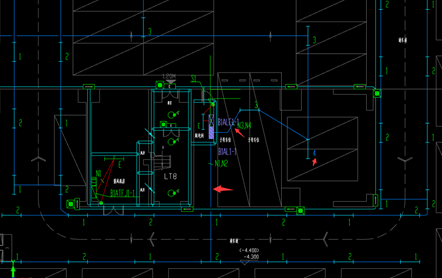

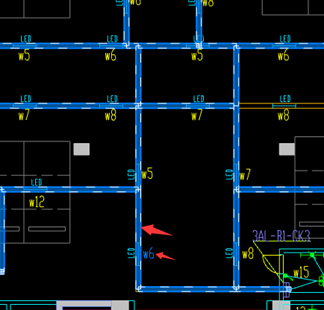

2.弹出窗体，选择要识别的隔盏类型，点击确定后在绘图区选择要识别的CAD线及代表隔盏的标识，支持多趟回路的选择。选择后CAD线依旧变为蓝色选中。
3.若选错回路，在此点选将取消所选回路联通被取消。
4.检查无误后，右键确认，即弹出回路信息窗体。
5.所选CAD线上所有标识均被查找到，并在窗体内显示出来。双击隔盏编号可以反查对应回路，回路中隔盏灯具亮黄色显示，路线成亮绿色显示。
6.检查无误可以直接选择构件进行生成。若是有误，可以直接选中要更改的CAD线进行修改路径。
7.选择完构件后，可以修改回路颜色，方便我们生成时按窗体颜色进行生成。

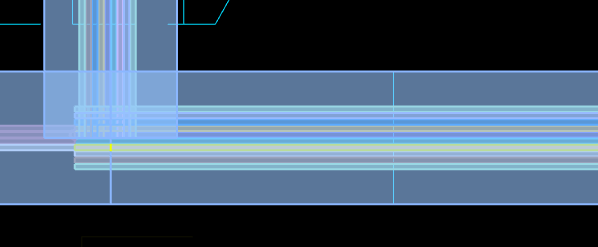

8.点击确定后，生成线缆，可以看到线缆根据窗体内颜色并列排布。不同回路的管线在对应灯具位置生成立管。
场景二：灯槽类隔盏
1.依旧触发隔盏回路功能，选择灯槽类隔盏点击确定。
2.选择桥架任意位置及代表隔盏灯具的标识，右键确认。
3.弹出窗体，将隔盏回路全部提取进来。
4.双击隔盏编号支持反查回路，在灯槽类隔盏的反查中不光灯具及回路亮显还增加了线缆路径的走向，可以看到每趟回路换线位置。
5.检查无误后添加构件，支持选择配管类构件。同时按配管类构件反建同名称的电线或电缆构件。并且生成立管按住配管进行向下引线。生成线缆后可以根据颜色判断线缆的走向。
