弱电的查量自检
业务背景
用户在计算完一层的点式设备、桥架、管线后，需要按楼层检查所列计算项的位置分布及工程量，新增构件查量功能；同时，用户在计算完桥架、回路管线、箱柜下管线等后，也需要检查对应的位置分布和工程量，新增绘图区查量功能。利用此功能，优化升级了弱电查量流程，查量操作更加符合用户习惯和业务逻辑。查量更快捷，使用更舒心。
操作步骤
（1）构件查量
1） 功能触发：双击构件名称：
后，软件底部弹出相应构件的工程量明细，同时，对应的图元处于选中状态：
2）查看明细量的相应位置分布

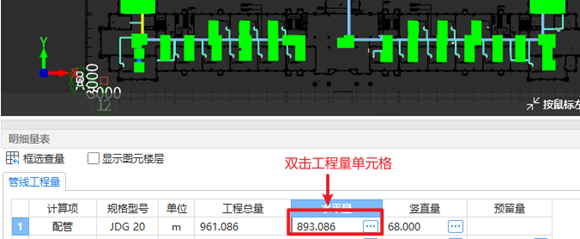

双击工程量单元格，相应图元处于选中状态：
3） 查看计算式

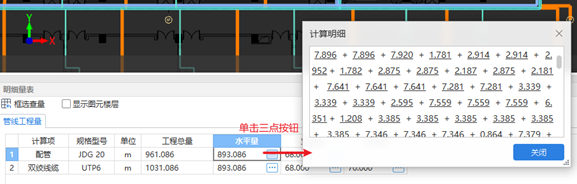

1、 单击工程量单元格三点按钮，弹出计算式明细窗体：

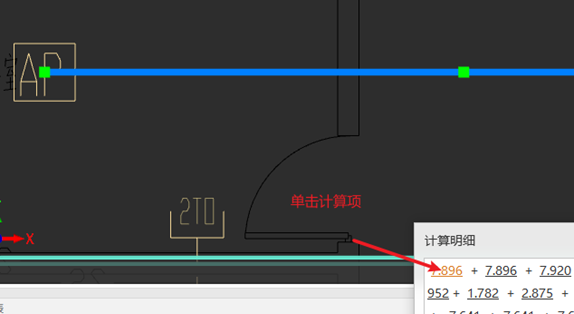

2、 查看计算式中计算项的位置分布：相应图元处于选中状态：
4） 编辑图元

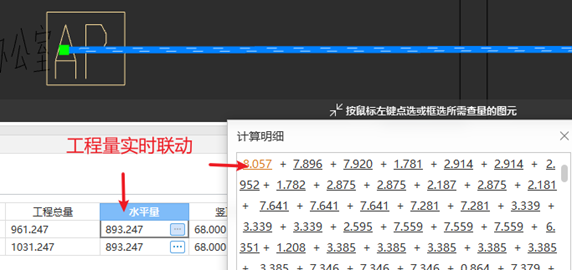

选中图元后编辑，相应工程量实时联动：
5） 退出功能
1、方式一：通过【ESC】退出自检功能

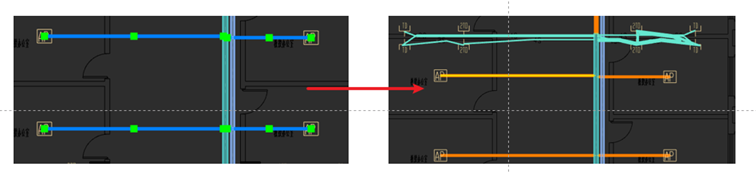

a.按【ESC】键，图元退出选中状态，工程量明细不变
b. 再次按【ESC】键，图元取消填充，工程量明细窗口清空

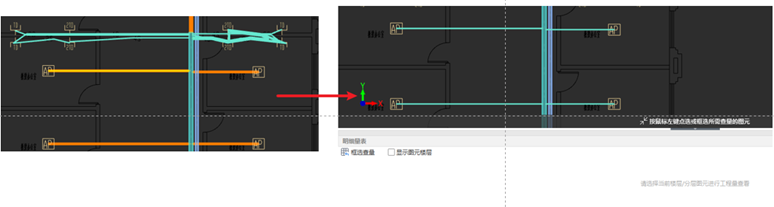

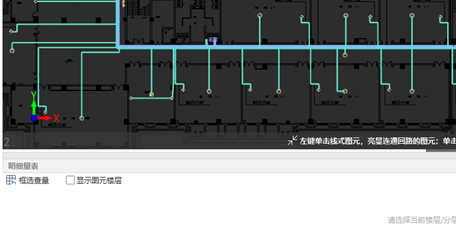

c.再次按【ESC】键，工程量明细窗口关闭：

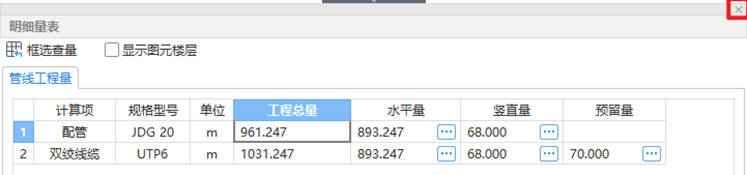

2、 方式二：通过【X】退出自检功能：单击右上角【X】按钮，明细窗口消失，图元恢复到正常状态：
（2）绘图区查量
1） 功能触发
方式一：单击软件底栏明细工程量按钮

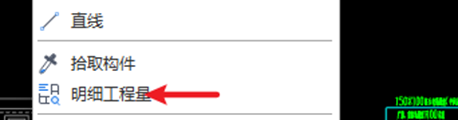

方式二：1、在绘图区右键单击，选择【明细工程量】
2、弹出明细工程量窗体，底图变暗
2）检查

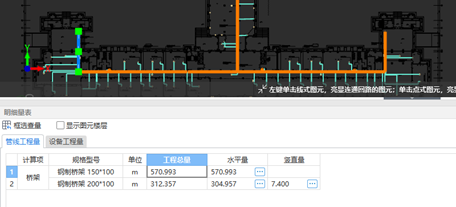

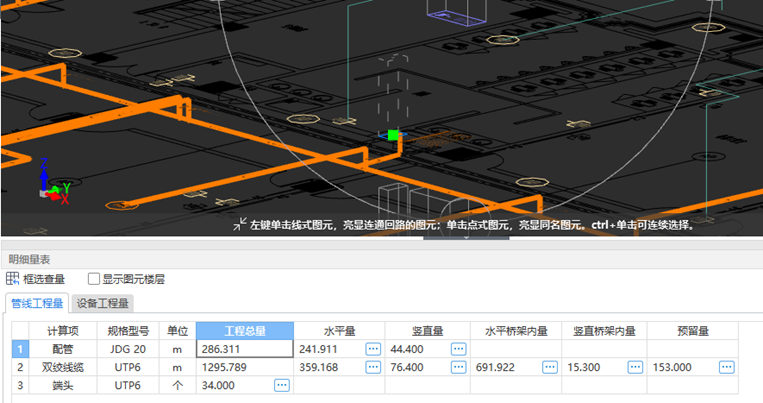

1、检查桥架：单击桥架回路中的任一图元，单击的图元处于选中状态；同一通路的图元呈橘色填充状态；明细工程量窗体中显示桥架及其所连接配电箱的工程量。

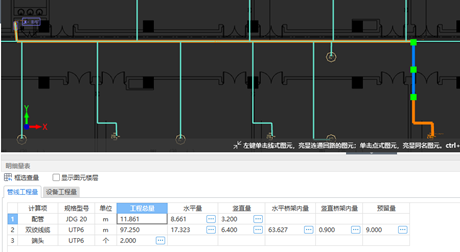

2、检查管线回路：单击管线回路中的任一图元，单击的图元处于选中状态；同一回路的图元呈橘色填充状态；明细工程量窗体中显示管线及其所连接配电箱的工程量。
3、检查配电箱柜下所有回路：单击配电箱柜图元，单击的图元处于选中状态；同一回路的图元呈橘色填充状态；明细工程量窗体中显示管线及其所连接配电箱的工程量。
4、框选查量

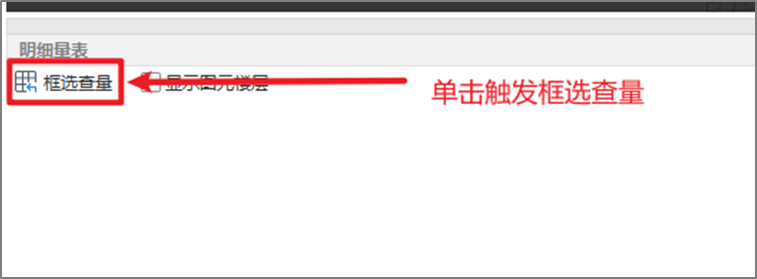

a.触发功能：单击【框选查量】按钮

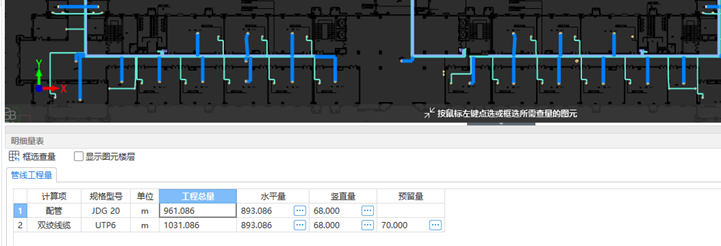

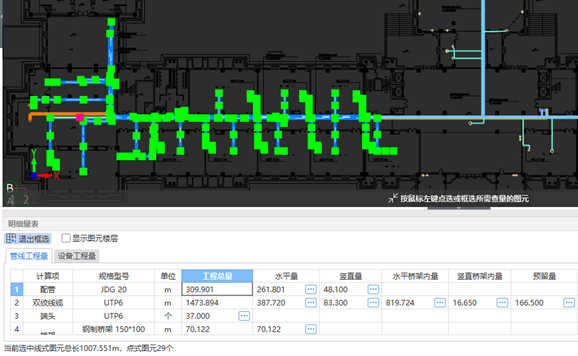

b.选择图元：在绘图区左键框选，框选图元处于选中状态，同时与选中管线同回路的管线处于橘色填充状态；明细表显示选中图元及橘色填充图元的工程量明细。

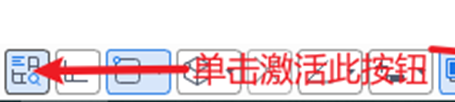

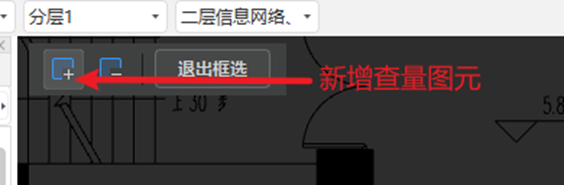

新增查量图元：在绘图区右上角单击触发【连续选择图元】按钮（软件默认此状态）->在绘图区单击或者框选

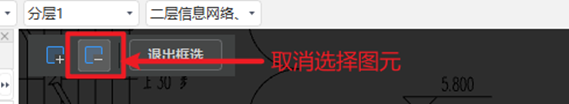

取消查量图元：在绘图区右上角单击触发【连续选择图元】按钮（软件默认此状态）->在绘图区单击或者框选

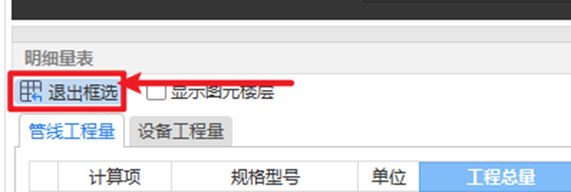

c.退出框选：单击【退出框选】按钮
