单回路
业务场景
1、同一配电箱直接连接多条照明回路，需要分回路计算；
2、同一配电箱通过桥架给各个回路供电，需要将桥架内外管线一起计算，且区分出桥架内外的工程量；
3、连接开关与连接灯具的连接导线的根数不一致，且进开关不连接地线，需要分开检查；
4、同一规格不同根数需要穿不同管径的配管；
5、两个电源同时给一个配电箱供电，需要分开计算各自回路的工程量。
功能价值
效率提升：
（1）根据回路编号及起点配电箱自动匹配构件，无需手动选择构件；
（2）桥架内外同层或者跨层的同一回路一次计算完毕。
易用性提升：
（1）增加选择内容进度指引条，且绘图区已选择内容显示效果更清晰直观；
（2）支持区分连接开关的线及连接其他设备的线，进开关地线会自动剔除，检查更便捷精准；
（3）支持根数反查及编辑根数，同时会按照根数区分颜色显示，反查直观修改灵活；
（4）生成管线可按照回路检查完整路径。
业务满足度提升：
（1）支持设置配管的管径值，并在窗体中跟随根数联动显示；
（2）允许同一回路选择多个构件。
操作步骤
（1）新增功能指引界面
触发ribbon界面中电线配管(电)、电缆配管(电)下的单回路功能，查看单回路的界面。
1、新增界面
1.1 增加选择内容进度指引条，显示已选择的内容项；
1.2 增加切换起点楼层窗体，当路径跨层时可用于切换楼层；
2、范围
仅优化了电气专业中的电线导管、电缆导管构件下的单回路功能，其余构件下单回路功能实现还保持原状，未做优化。
（2）操作流程优化
左键选择CAD线（必选)、回路编号(非必须)、起点(非必选)。
2.1 左键选择识别内容--绘图区无任何起点的场景
2.1.1 左键选择CAD线，已选CAD线橘色亮显，左上角进度指引条"选CAD线"亮显绿色对勾；
01、当CAD线与唯一配电箱相连，则会将直连的配电箱自动设置为起点，同时左上角进度指引条"确认起点"亮显绿色对勾；
02、当CAD线未与配电箱相连，则弹出如下悬浮提示：
03、当CAD线与多个配电箱相连，则弹出如下悬浮提示，此时需要手动指定起点配电箱：
2.1.2 左键选择回路编号(可不选)，绘图区中已选回路编号蓝显，左上角进度指引条"选回路编号"亮显绿色对勾；

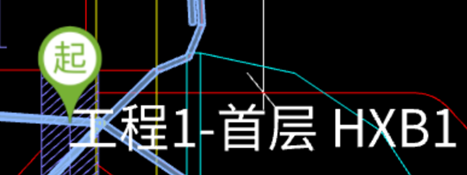

2.1.3 左键选择起点(可不选)，绘图区中显示绿色起点标识、配电箱名称及所在楼层，左上角进度指引条"确认起点"亮显绿色对勾；
01、允许设置为起点的图元：配电箱、桥架或者组合管道的端点；

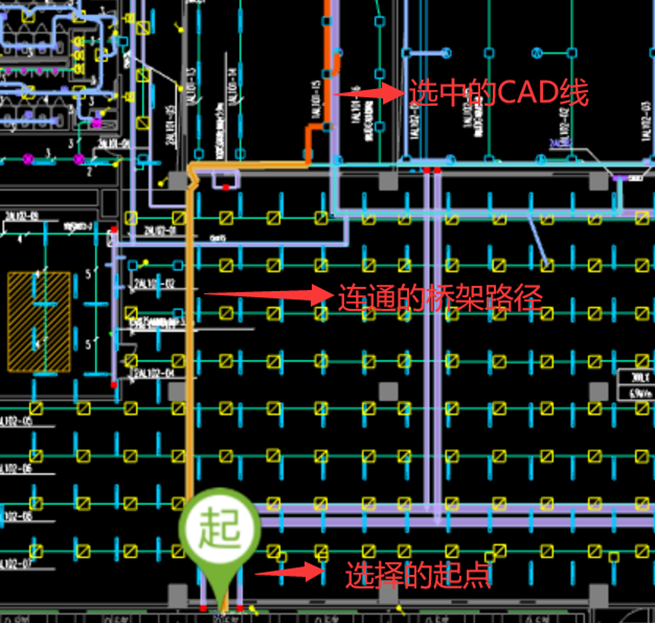

02、若起点与CAD线在同层，在绘图直接左键点选起点即可。当起点与CAD线通过桥架连接且路径连通时，桥架路径会同步橘色亮显；
03、若起点与CAD线在不同层，在左上角"切换起点楼层“窗体中下拉选择起点所在楼层。当起点与CAD线通过桥架连接且路径连通时，则起点与CAD线所在楼层均显示，同时当前选择的路径中所有图元均橘色亮显；

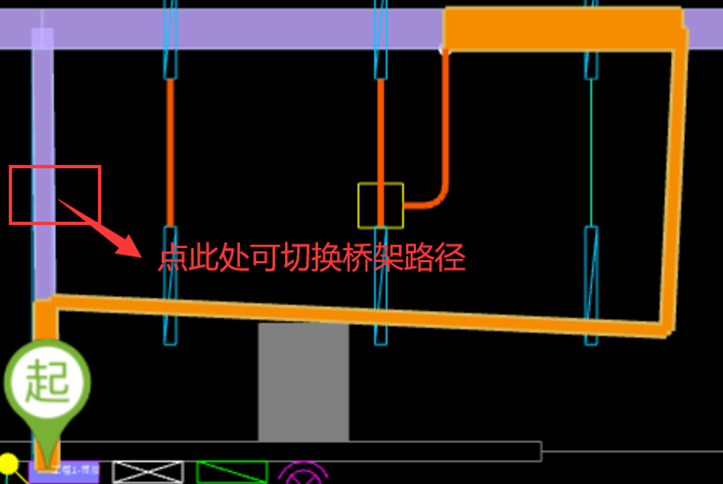

04、当起点与CAD线存在多条连通路径，可点选桥架整体切换路径。
2.1.4 重要注意事项：
01、CAD线、回路编号、起点选择先后顺序不受限制，无需根据进度指引条顺序来操作；
02、起点选择一次会记忆已选的起点，识别下个回路时不需要重复选择起点，只需检查起点是否正确即可；
03、选择CAD线时，建议优选选择与桥架或者配电箱直接相连的CAD线，避免因软件无法识别完整的同一回路CAD线，导致无法找到与之相连的桥架，进而无法查找桥架内的路径 。
2.2 左键选择识别内容--绘图区有起点的场景
2.2.1 绘图区记忆上次选择的起点，此时绘图区中直接显示绿色起点标识、配电箱名称及所在楼层，左上角进度指引条"确认起点"亮显绿色对勾，根据图纸实际情况确认是否要更换起点，操作同2.1.3
2.2.2 左键选择CAD线，已选CAD线橘色亮显，左上角进度指引条"选CAD线"亮显绿色对勾；
01、当CAD线与起点连通，则继续选择其余识别内容；

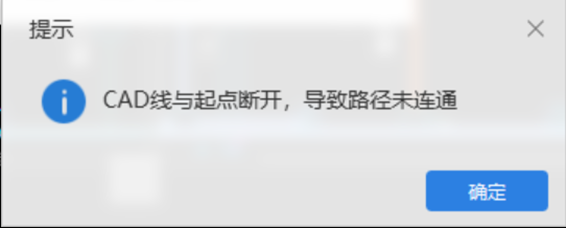

02、当CAD线未起点不连通，则弹出如下弹窗提示：

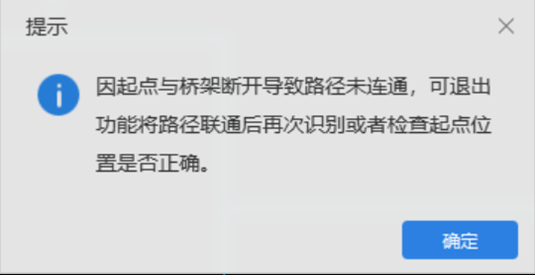

03、当CAD线与桥架连通但是起点与桥架不连通，则弹出如下弹窗提示，此时需要检查起点是否正确或者检查起点与桥架是否相连：
2.2.3 左键选择回路编号(可不选)，绘图区中已选回路编号蓝显，左上角进度指引条"选回路编号"亮显绿色对勾；
（3）回路信息编辑窗体优化
右键确认选择内容，弹出回路信息编辑窗体。
3.1 手动选择构件或者匹配构件：窗体中根据已选回路包含的根数分行显示数据，并根据左键选择的配电箱及回路编号自动匹配上构件；

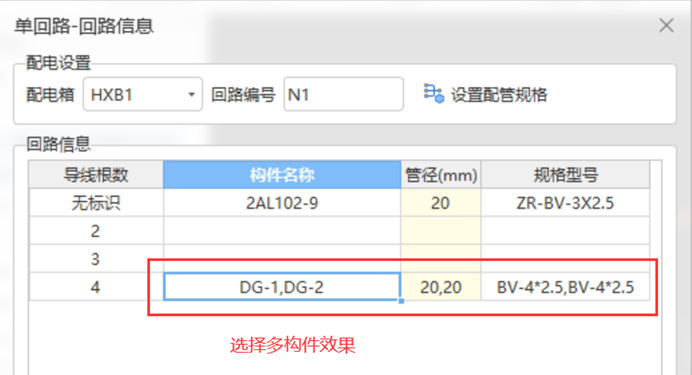

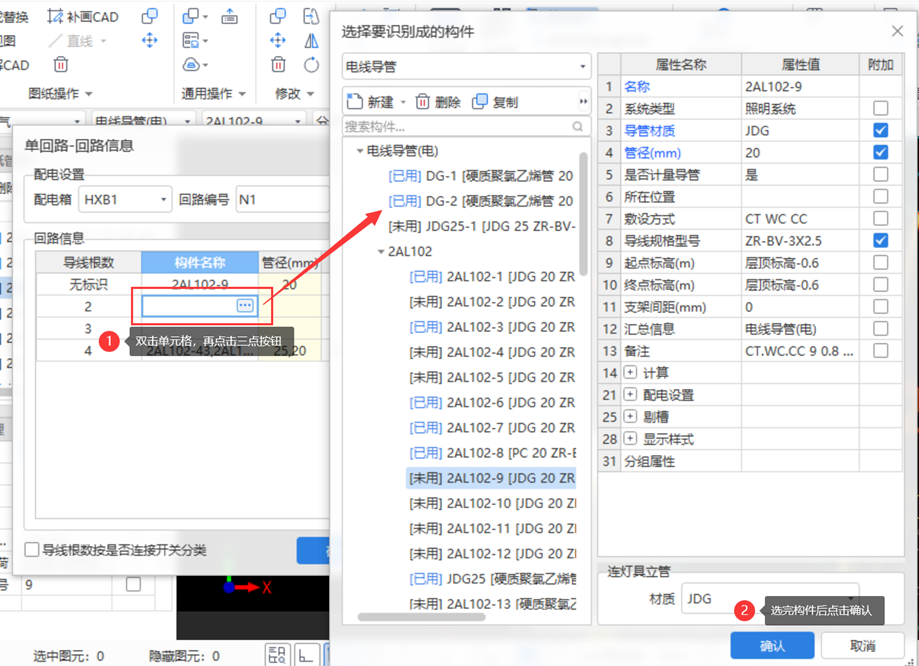

01、若选择了起点和回路编号还未匹配上构件，则窗体中显示为空或者上条回路选择的构件，并在绘图区中央弹出“未成功匹配到构件"的提示，此时需要双击“构件名称"单元格，再点击三点按钮去手动选择构件；选择构件时按住CTRL可以一次选择多个构件，窗体中各构件之间会用"，"隔开；

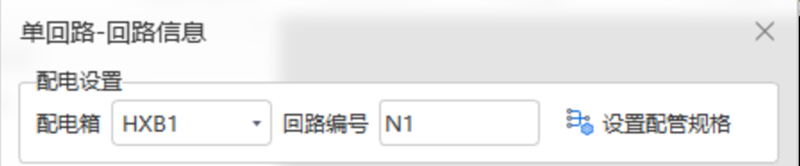

02、当前期未选择配电箱或者回路编号时，则窗体中显示为空或者上条回路选择的构件，并在绘图区中央弹出“未成功匹配到构件"的提示，此时可在窗体中配电设
置处再次填写信息也会自动匹配上构件或者手动选择构件；
注意事项：
01、仅下方根数行未手动选择构件时，修改配电设置处信息才可自动匹配构件；
02、"构件名称“单元格支持下拉复制。

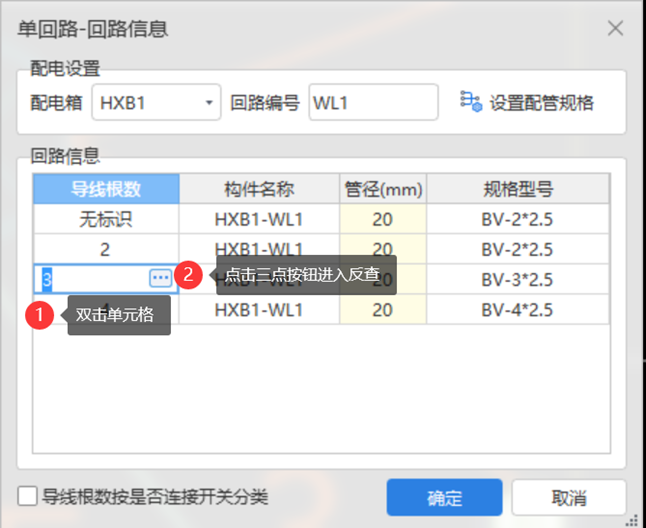

3.2 反查根数及编辑根数
3.2.1 操作步骤：
01、双击“导线根数”单元格的目标根数单元格格；
02、点击单元格的三点按钮进入当前根数的反查状态，此时绘图区对应根数不断闪烁显示；

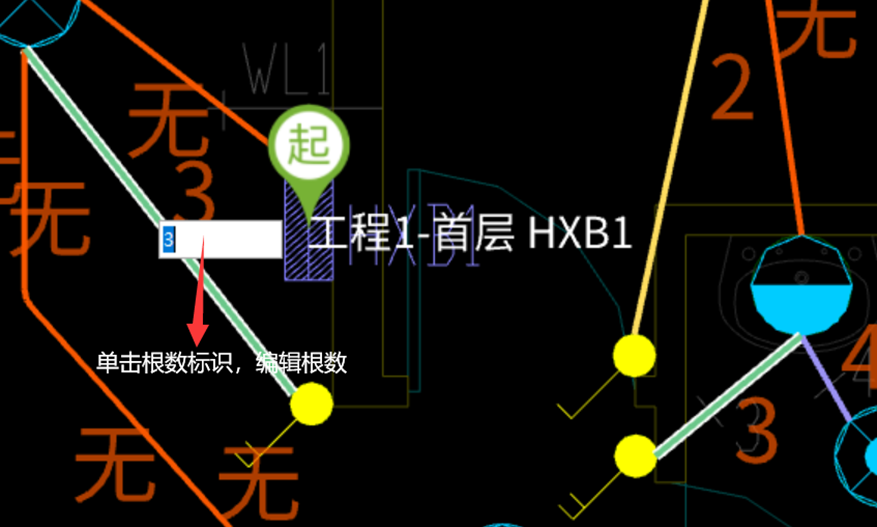

03、单击闪烁的CAD线上方的根数标识，弹出编辑框，编辑根数，按回车，根数标识发生变化；
04、全部修改完毕后右键确认，返回回路信息编辑窗体；若想取消全部的修改编辑操作，可直接ESC退出反查并返回窗体，此时绘图区刚才编辑的全部根数全部作废，不起作用；
05、若在反查修改根数时，修改成当前窗体中不存在的标识行，会自动创建一个根数行，内容显示为空，此时需要手动填写构件名称；若反查修改根数时，将窗体中某类标识全部改成其他标识，则窗体中会自动删除这类根数行；
3.2.2 注意事项：
01、仅当前反查的根数允许编辑根数标识，其余根数标识无法编辑 ；
02、允许编辑的根数范围是[1,1000),其余值均非法；
03、无标识代表图纸中对应CAD线未标注任何根数标识，这类CAD线的根数与构件保持一致。
3.3 设置配管规格
3.3.1 操作步骤

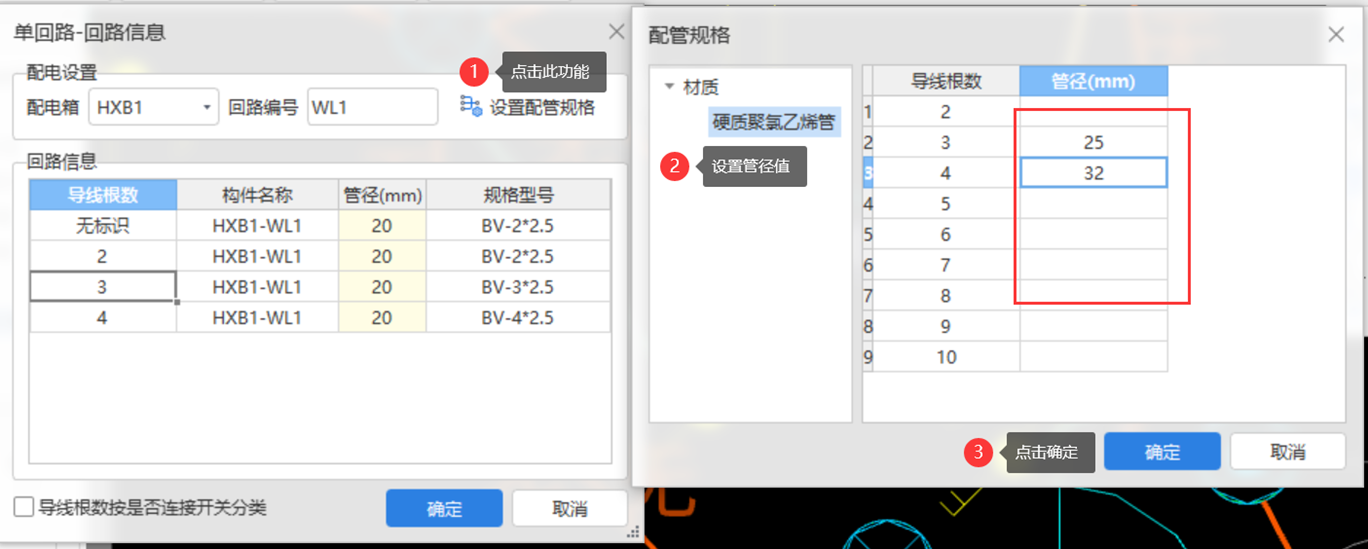

01、点击窗体中"设置配管规格"功能；
02、在弹出窗体中设置不同材质不同根数对应的管径值；

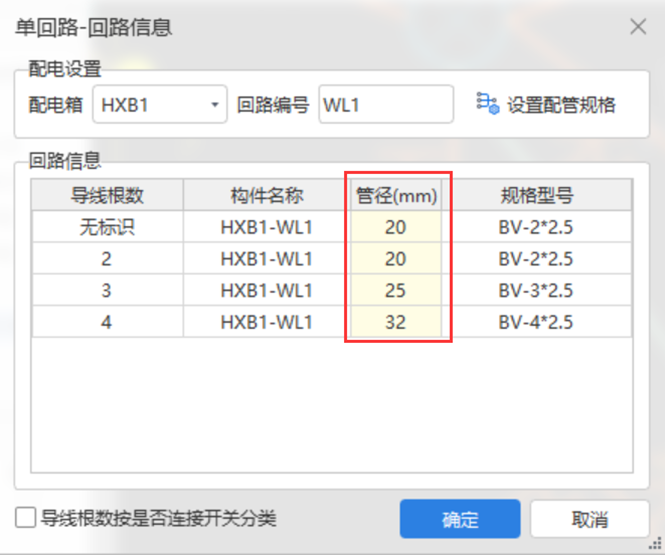

03、点击"确定"按钮，此时"回路信息"窗体中"管径"列会根据已设置的配管管径值填写管径值；
3.3.2 注意事项
01、单回路与多回路功能共用此配管规格设置窗体，在一个功能内填写后，另一个功能可继续使用设置值，无需重复设置；
02、当选择的构件无管径属性时，管径列会显示<空>。
3.4 导线根数按是否连接开关分类
3.4.1 使用场景：
01、一般连接开关的导线根数会比较特殊，为了算量精准性需要单独检查连接开关的导线根数是否正确 02、连接开关处不需要计算地线（E/PE/BVR/BYJR)，需要单独检查及列项；
3.4.2 操作步骤

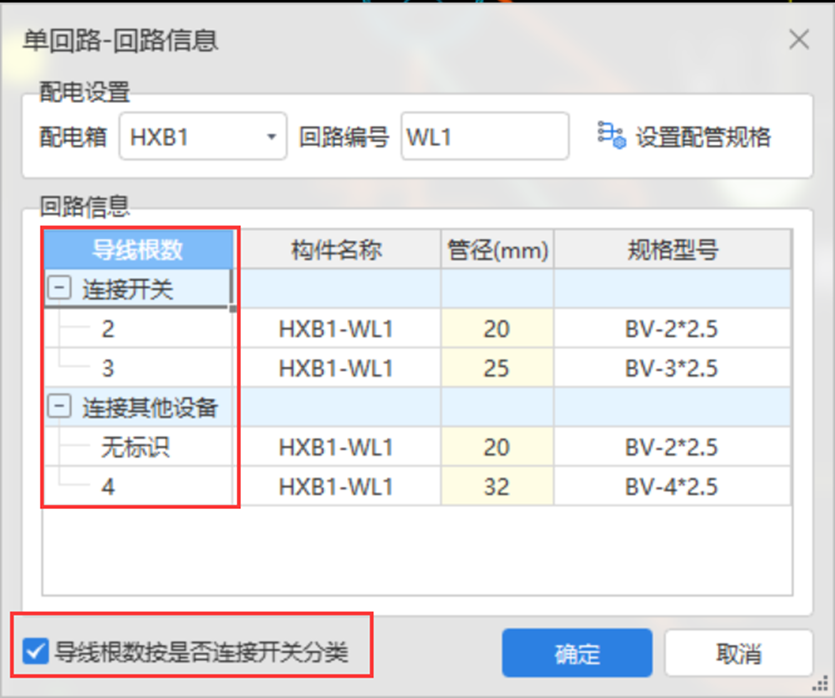

01、在“回路信息”窗体左下角勾选“导线根数按是否连接开关分类”的复选框；

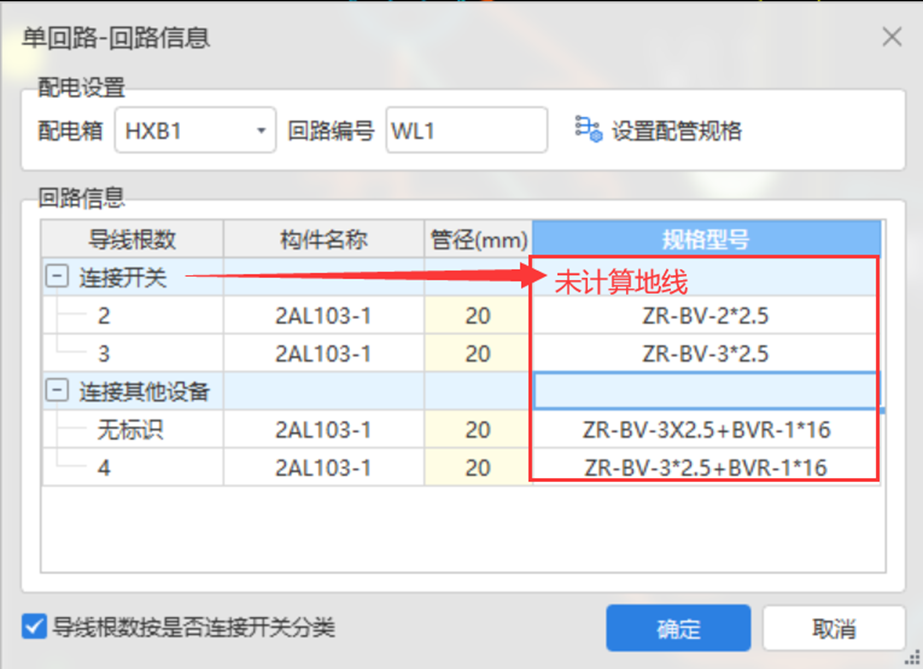

02、“回路信息”窗体中数据会按照“连接开关”、“连接其他设备"分成两大类，可独立检查/反查对应类别管线根数及规格型号是否识别正确。
3.5 编辑“规格型号"
3.5.1 操作步骤
01、双击选中要修改的规格型号单元格，编辑规格型号；
02、回车确认修改内容；
3.5.2 注意事项
01、规格型号列不支持下拉复制；

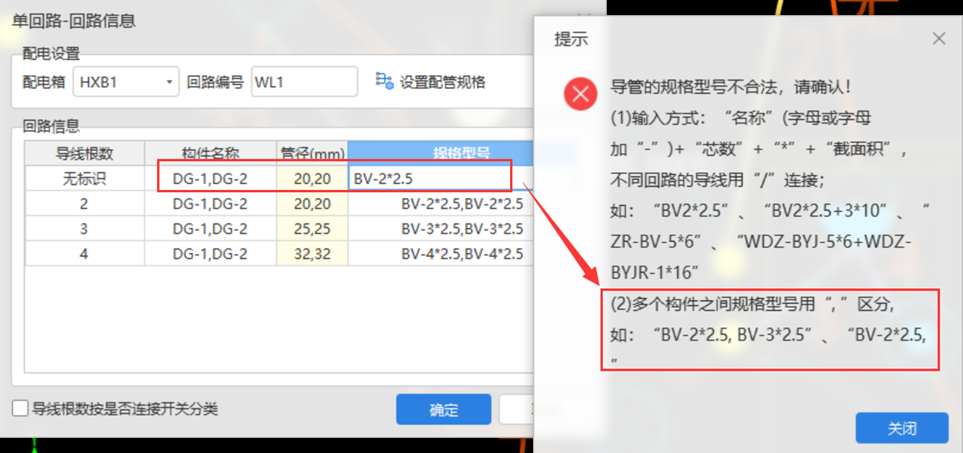

02、当窗体中选择了多个构件之后，各构件之间必须用"，"隔开，切记在编辑规格型号过程中，不要删除"，"，否则会提示规格型号非法。

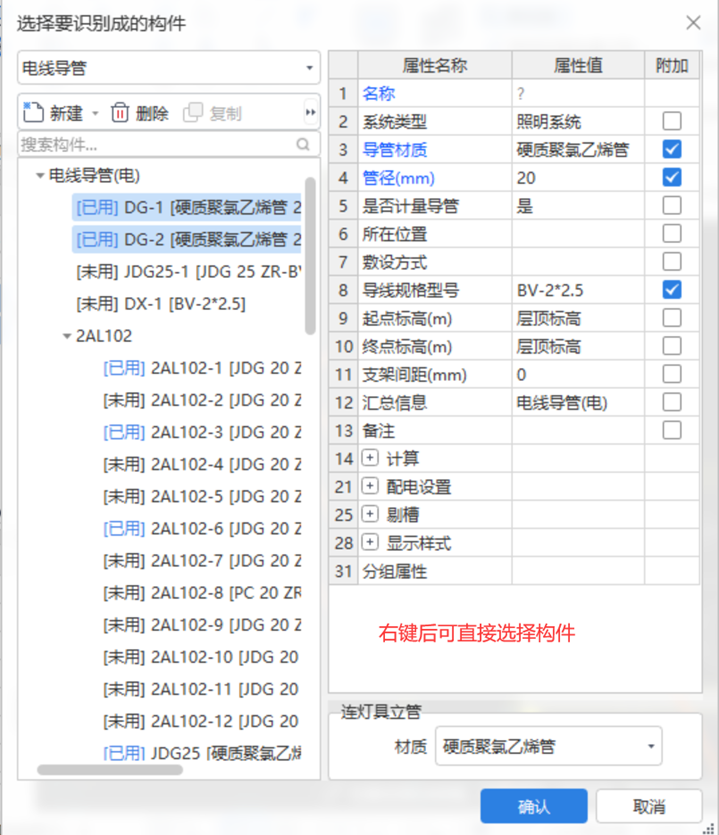

3.6 右键确认后不想弹出回路信息编辑窗体，而是直接选择构件
3.6.1 使用场景：
选择的照明回路中连接的导线根数一致，不需特殊检查，例如插座回路；
3.6.2 操作步骤

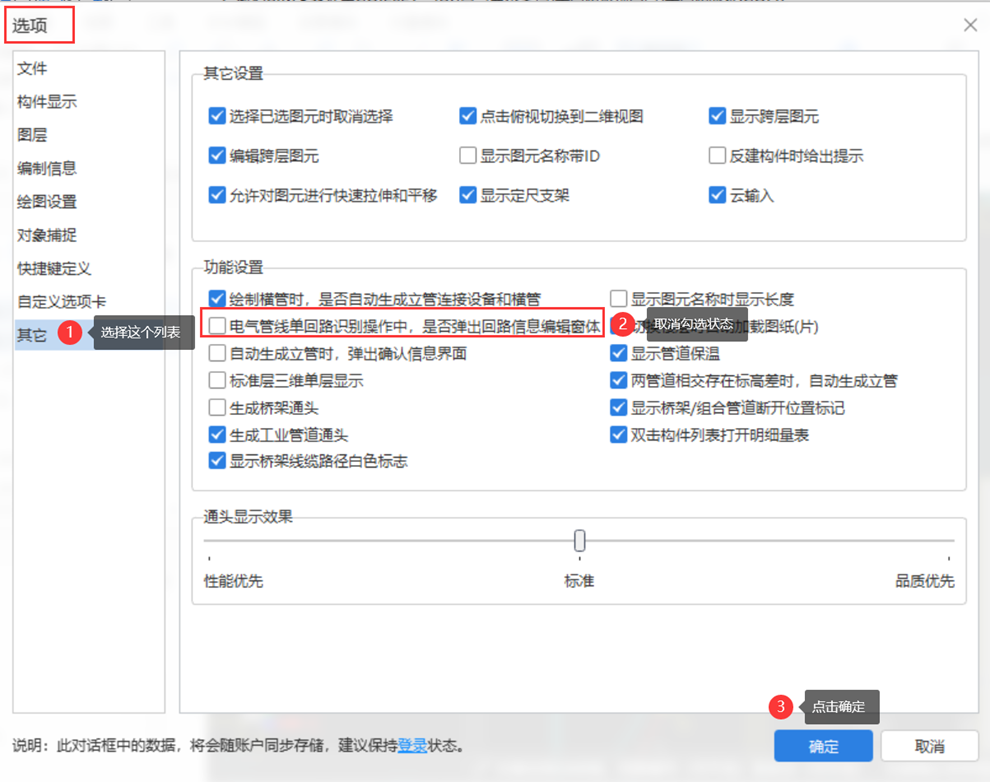

01、在触发单回路功能之前，在绘图区右键调出右键菜单；
02、在菜单中选择"选项"功能；
03、 在选项窗体中，选择“其他”功能列表；
04、在设置项中找到“电气管线单回路识别操作中，是否弹出回路信息编辑窗体”的选项，将其状态改为不勾选；
（4）生成图元优化
回路信息编辑窗体中点击确定/选择要识别成的构件窗体中点击确定，生成管线图元

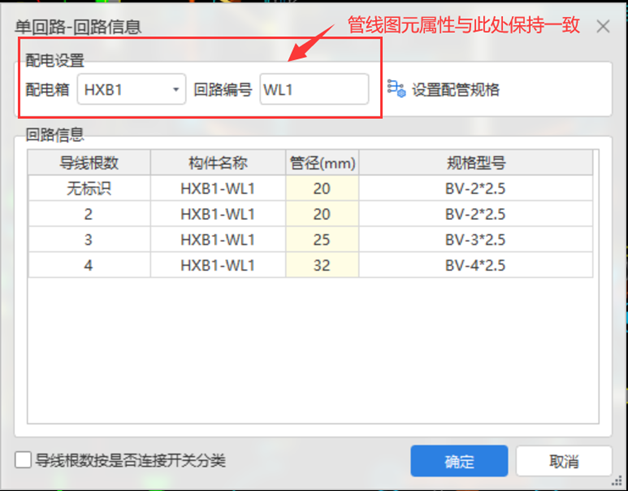

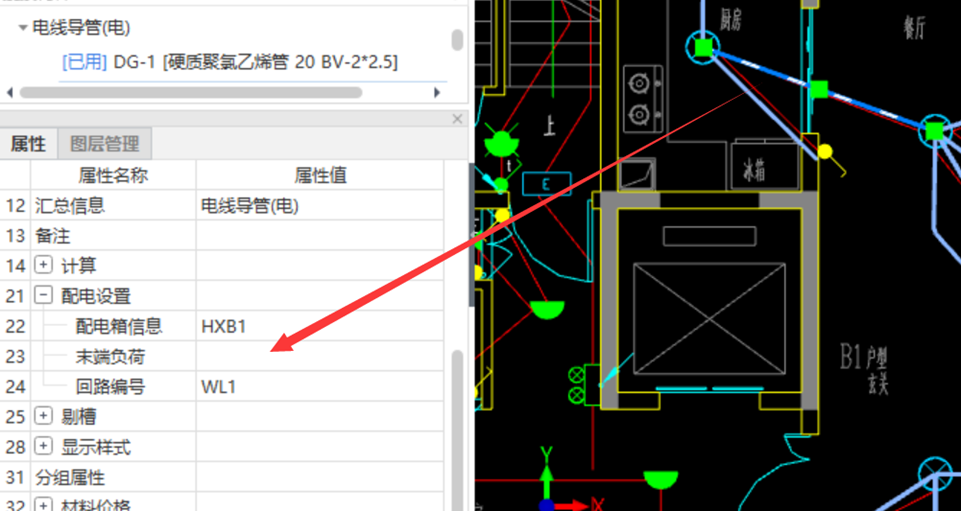

4.1 生成管线其配电设置属性与"回路信息”窗体中"配电设置"处保持一致，其余属性同所选构件；

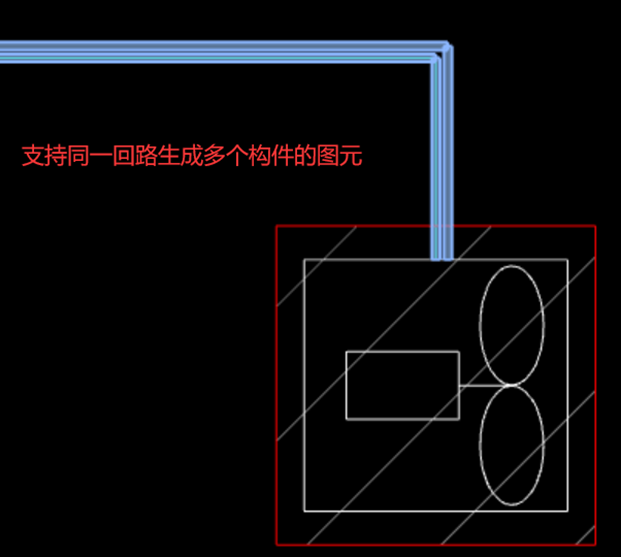

4.2 允许同一回路生成多个构件的管线图元；

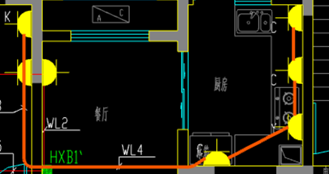

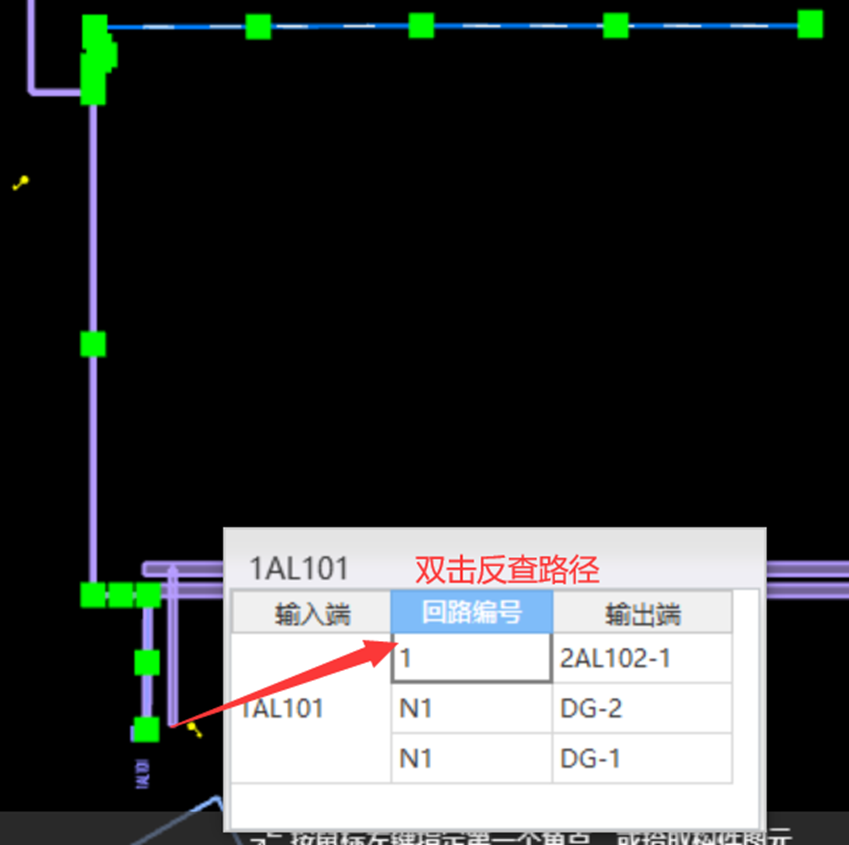

4.3 走桥架回路支持反查整条路径；
4.3.1操作步骤
01、单击选中起点配电箱位置的小白球；
02、在弹出的窗体中双击要检查路径的回路编号；
03、ESC退出路径反查；
（5）退出单回路功能后再次触发单回路功能

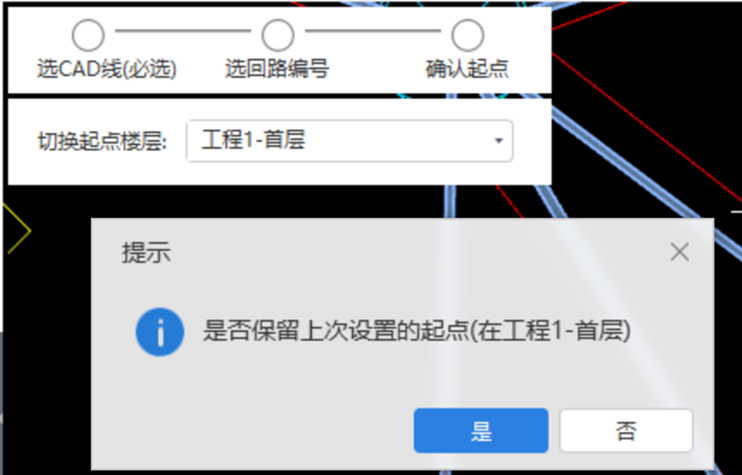

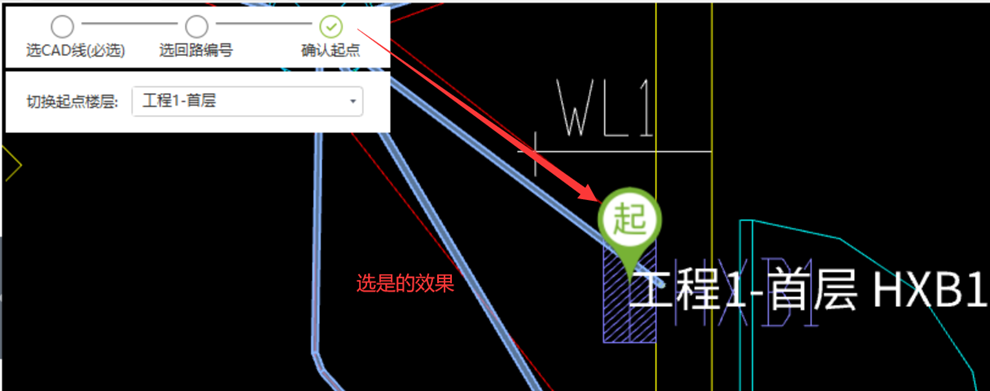

5.1.1弹出是否加载上次选择起点的弹窗提示信息
01、点击是，会自动在绘图区加载上次退出功能时设置的起点，同时绘图区左上角进展条"确认起点“亮显绿色对勾；
02、点击否，需要重新在绘图区选择起点；
（6）双电源业务场景补充(仅能处理同层路径)
1、业务场景：

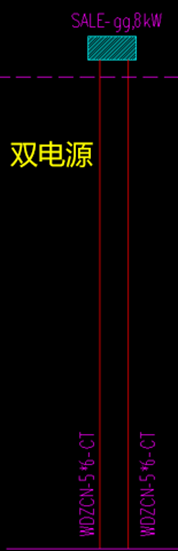

两个电源同时给一配电箱供电，输入端配电箱与输出端配电箱通过配管+桥架+配管进行连接。
2、管线识别方法

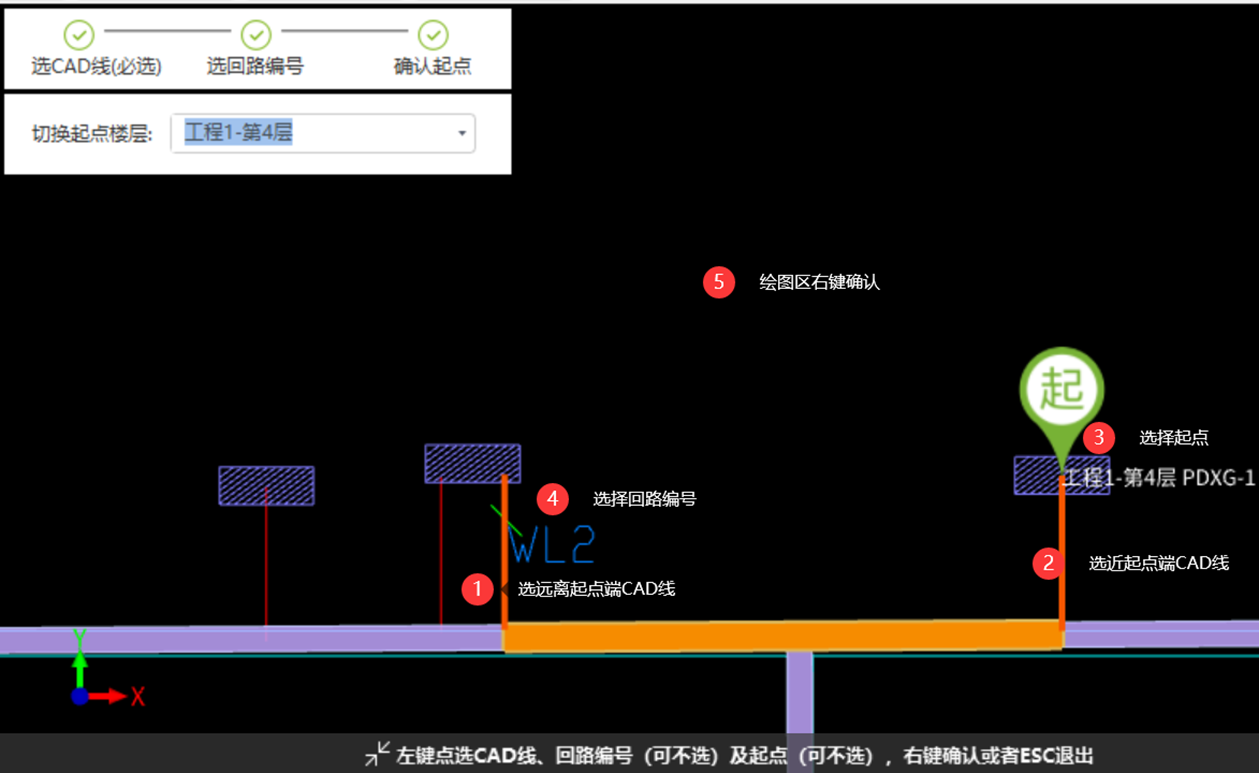

2.1 操作步骤
01、先选择距离输入端配电箱较远的CAD线；
02、再选择离输入端配电箱直连的CAD线；
03、指定一个起点（输入端)。此时如果路径连通，桥架会橘色亮显；
04、选择回路编号（可不选)
05、右键确认，在弹出窗体中检查构件匹配是否正确；如果不正确请在"构件名称"单元格手动选择构件；
06、在回路信息编辑窗体中点击确认，生成桥架内外管线。
2.2.注意事项：
对于连接桥架的 CAD线，仅第一条选择的CAD线会找与之相连的桥架路径，后续选择的CAD线不会查找桥架路径
