喷淋提量功能帮助文档

操作步骤

1.使用导入图纸功能，将消防水专业喷淋系统的图纸导入软件内；

2.触发喷淋提量功能，框选需要识别的喷淋系统的全部图纸，右键确认；

3.弹出来的识别设置窗体内设置危险等级等管径识别方法，以及设置管道的材质与标高；

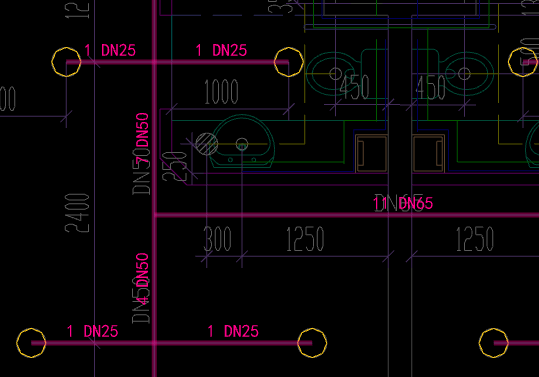

4.右键确认后绘图区会显示识别结果的预览效果，可以查看识别范围内的管道的位置与管径是否正确，识别结果确认无误后点击生成图元按钮来生成图元。

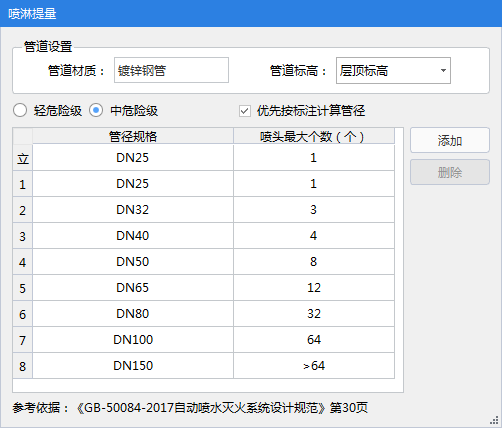

1.顶部管道材质与管道标高处设置最后生成的管道图元的材质与标高；

2.“轻危险级”与“中危险级”来自规范，分别代表着不同的管径对应的最大喷头个数；

3.“优先按照标注计算管径”选项勾选后，在识别时优先按照图纸上的标识来识别管径，无管径时则采用喷头个数推算；

4.窗体内可以修改不同的管径可对应的最大喷头个数，参考依据来自规范。

1.名词解释

分区：由起点（水流指示器）至终点（末端试水装置），所有的管道和喷头统称为一个分区；

无入水口：整个分区内无入口也没有末端试水装置时，会将该分区标记为：无入水口；

回形系统：起点（水流指示器）至终点（末端试水装置）存在多个路径，导致软件无法准确按照喷头计算路径上的管径；

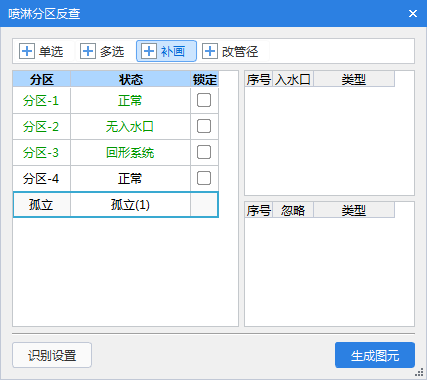

孤立：存在没有连接管道的喷头；

管径错误：连接喷头个数多的管道管径比连接喷头个数少的管道管径小，例如：连接三个喷头的管径是32，连接1个喷头的管径却是65,所以65可能是错误管径。

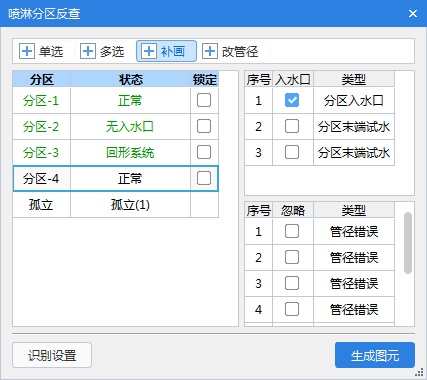

2.窗体功能介绍

反查：单击防火分区行可以反查该防火分区所在位置，单击入水口或者末端试水可以定位置该管道所在位置，单击管径错误行可定位在错误管径所在位置；

锁定：防火分区锁定后，被锁定的防火分区不可编辑和变更；

入水口：勾选入水口复选框，可以更改入水口，入水口更改后识别结果会联动发生改变；

单选：可以选中或者取消选中单根管道的识别效果，绘图区选中预览效果时窗体还可以定位至所在分区；

多选：一次性选中同属性的cad线，只能进行补选识别，不能进行批量取消识别；

补画：cad图纸中存在管线缺少时，可以使用补画功能将识别效果补画上；

改管径：触发后选择预览管道，可以修改该管道的管径。

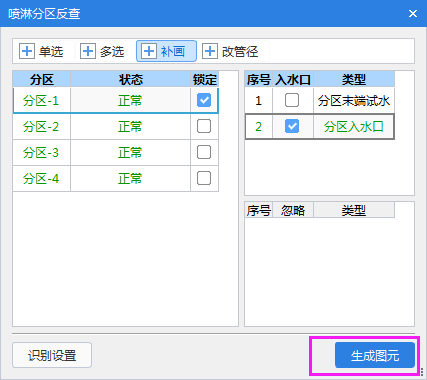

1.不同分区交错复杂，导致管道打架出现回字形时，只需要将其中一个防火分区锁定即可，锁定后的防火分区不再参与计算；

2.同一个防火分区内的cad线交叉时没有断开，导致管线错误交叉造成回字形；

a.先取消会回字形处的管道识别效果
b.再在原有的cad线上进行补画，补画时遇到cad线交叉处需要断开，不可一笔直接补画过去，操作步骤见视频：

3.同一个防火分区内的cad线错误连接喷头导致回字形；

a.先取消会回字形处的管道识别效果
b.再在原有的cad线上进行补画，补画时遇到喷头时不要在连接上喷头，直接穿过喷头一笔补画过去，操作步骤见视频：

1.cad线挨着喷头图元了，却显示连接0个碰头的主要原因是如下两个原则导致的：

a管道需要在喷头上有断点，cad线直接穿过喷头不会视为连接上喷头;
b直接连接喷头的管道cad线的长度要＞50mm，如果≤50mm则会被过滤掉.
