高效建模
照明回路批量识别
业务场景
电气专业图纸较为复杂，需要平面图和系统图对照的看，在计算的时候需要逐个配电箱逐条回路的计算，软件中一般通过多回路功能进行计算，但是也需要用户逐条回路去选择，还会出现漏选等想象，此次优化有以下两个方面。
1.通过圈定系统图范围，自动判断平面图和所选系统图对应关系，根据对应关系，完成管线识别。
2.无系统图情况下，根据平面图完成管线识别，再二次编辑回路信息。
功能价值
1.一键快速完成全部照明管线算量。
2.功能操作简单，零学习成本。
3.检查、修改灵活，方便，极大的提升了算量工作效率。
操作步骤

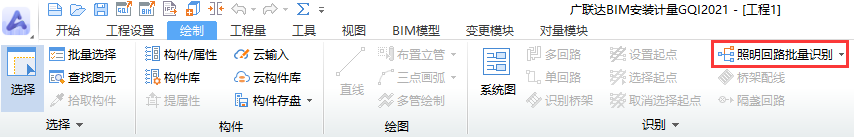

1.切换到“电气专业-电线导管”构件类型下，在上方功能区“绘制”选项卡的“识别”功能包内，新增了“照明回路批量识别”功能。

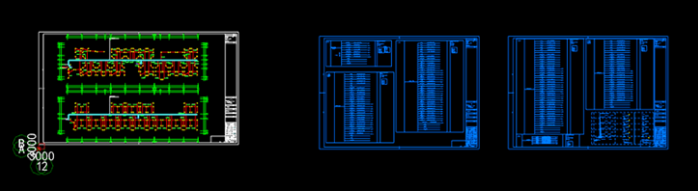

2.触发“照明回路批量识别”按钮，拉框选择照明系统图，右键。

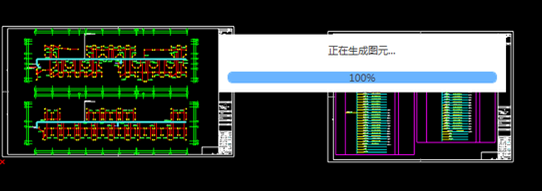

3.弹出进度条：显示正在生成图元。

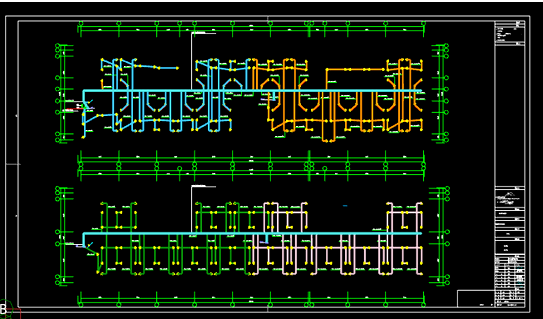

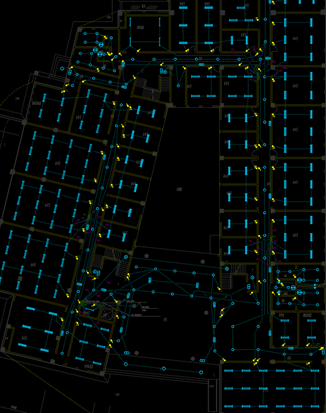

4.根据所选的系统图在平面图生成全部管线。

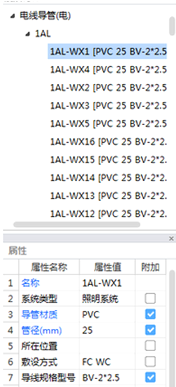

5.同时，右侧会生成构件树。
i
6.构件列表中会通过构件树反建相应的构件。
7.识别完后，可以对识别完的回路进行“回路校核”，检查各个回路的属性是否设置有误。

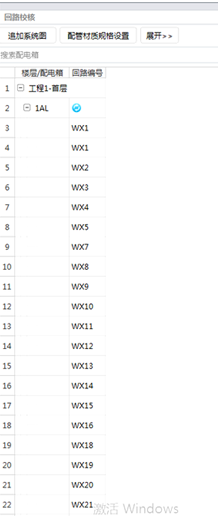

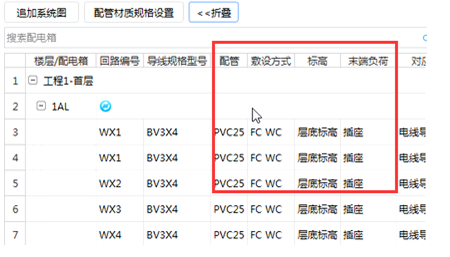

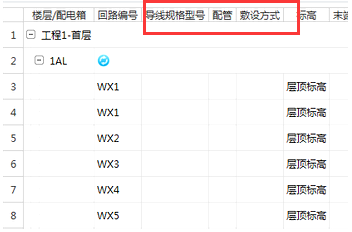

①窗体右侧显示回路校核，点击“展开”按钮，显示回路属性。
②反查。
a.单击配电箱可以进行图元的反查。

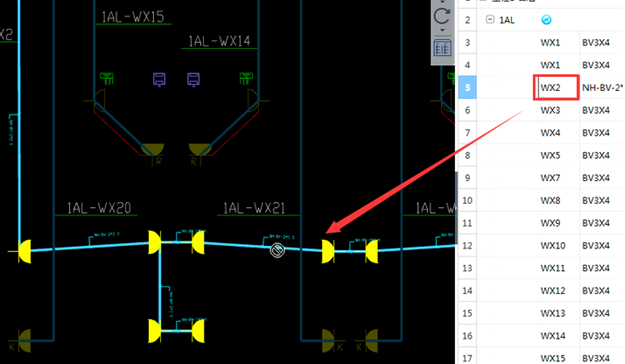

b.单击回路编号可以对整趟回路进行反查，并且可以显示回路信息。
8.管线识别图元全部识别完成。

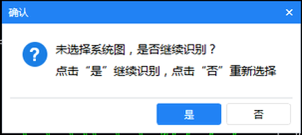

9.当无系统图时，也可进行管线识别，在识别时，会弹出窗体，点击“是”，即可识别，识别完后，进行回路信息的二次编辑。
点式设备一键提量
业务场景
1.解决CAD块提取错误的问题。
2.解决了相同图例大小不一，分开出量的问题。
3.一次性完成多个单项工程点式设备计算。
功能价值
1.对于图纸中无用的CAD块图元自动筛查，减少人工干预，保证了识别的准确性。
2.相同图例大小不一的，自动按照一个构件出量，减少用户二次修改成本。
3.多个单项工程一次性全部识别，极大的提升了算量效率。
操作步骤
1.触发“一键提量”按钮，在绘图区的上方弹出提示窗体。

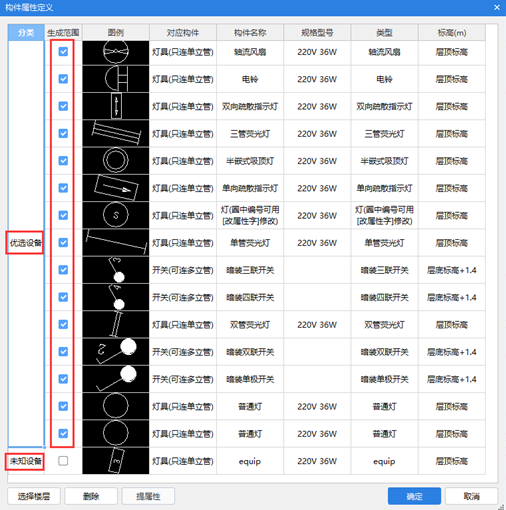

2.点选绘图区无关的CAD图层蓝色显示，右键弹出“构件属性定义”窗体。
3.窗体左侧新增了分类和生成范围。
①分类分为优选设备和未知设备，未知设备说明软件未识别到具体的构件名称，需要编辑或已提属性的形式录入。
②生成范围：默认对识别到的构件全部勾选，未识别到的构件不在勾选范围。

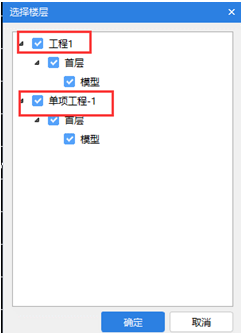

4.在窗体左下方，点击“选择楼层”，弹出窗体：窗体中显示全部单项工程，可以同时对多个单项工程进行设备提量。
5.勾选要识别的范围，点击确定，生成图元。
6.图元生成的同时，反建构件。
