实体渲染
业务背景
通过实体渲染功能，可以查看图元的三维实体模型，并且支持在实体模型下进行识别等操作。

操作步骤

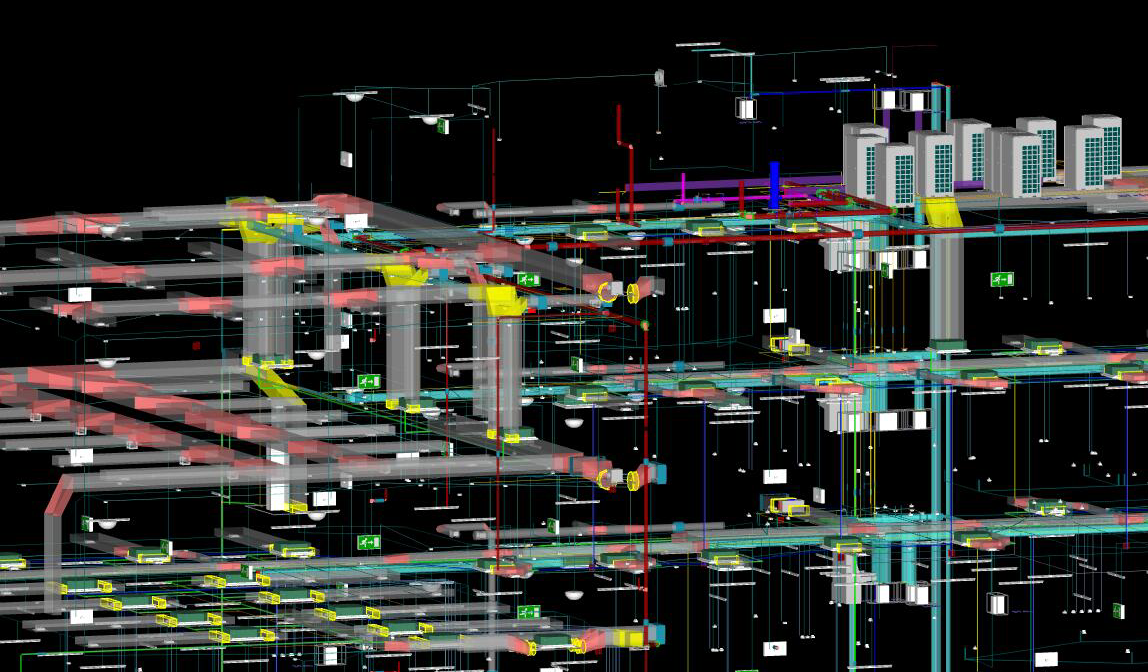

1.触发视图选项卡-实体渲染功能，绘图区图元按照三维实体展示，切换二维 三维时均按实体显示。再次点击实体渲染，将推出三维实体显示。

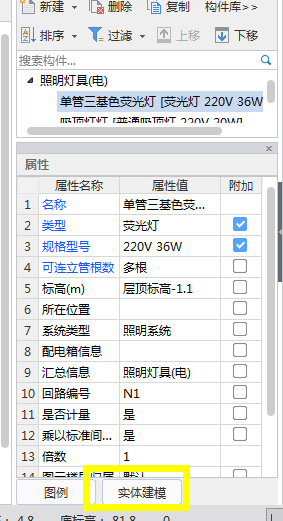

2.需要调整模型样式时，直接触发属性列表中实体模型按钮。

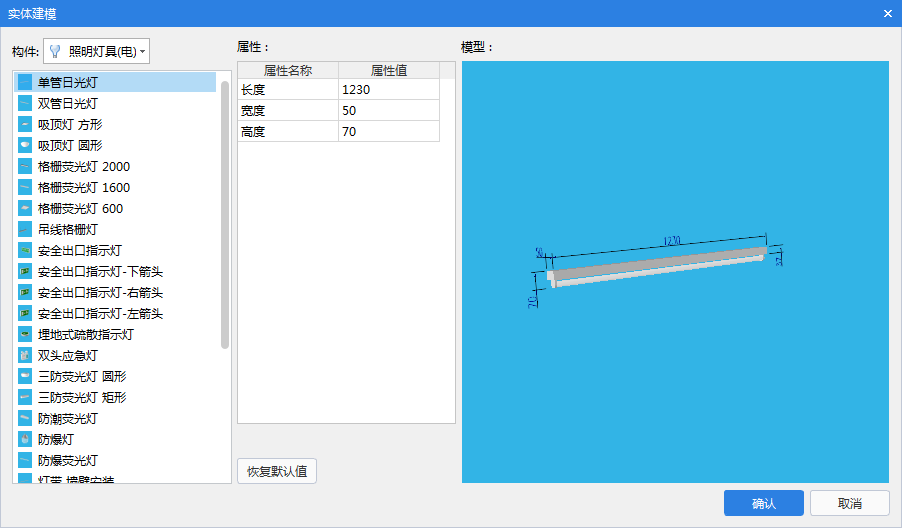

3.弹出窗体后，可以对当前构件的实体模型进行更换。点击确定后，图元进行改变。
