防雷接地模块优化
触发机制改变
业务场景
根据防雷接地图纸计算各构件数量，GQI软件中的新建功能处于灰显状态，同其他专业不一致。
功能价值：
构件列表中新建防雷接地专业构件功能可用，保持同其他专业一致，符合用户在其他专业上的使用习惯。下拉列表中包含防雷接地专业常用构件，导航用户列项算量。
操作步骤

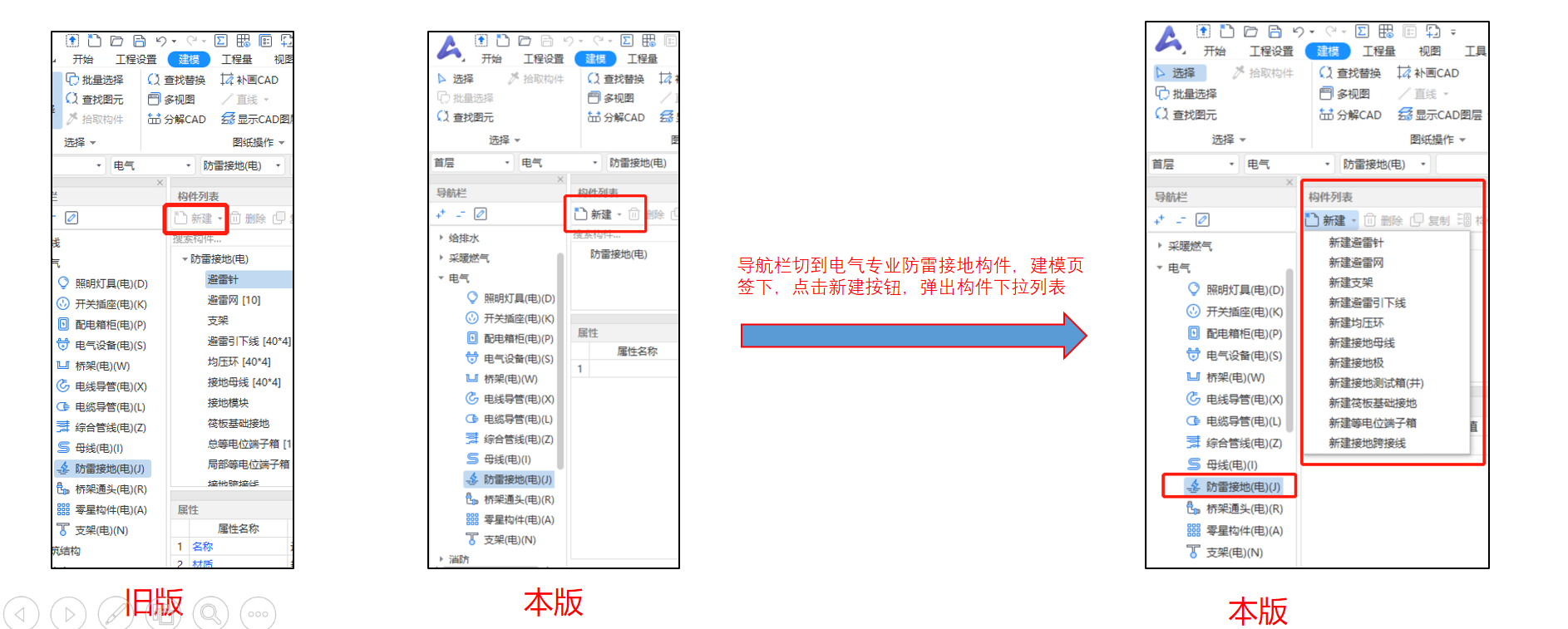

导航栏切到电气专业防雷接地构件，建模页签下，点击新建按钮，弹出构件下拉列表，包含防雷接地专业常用构件，用户根据需要选择进行新建构件。
新建构件下增加接地测试箱（井）子构件
业务场景
算量图纸中有防雷接地测试箱（井），原版本软件中没有专属构件。
功能价值
导航用户列项算量，减少用户手动输入，直接下拉选择，提高算量效率。
操作步骤

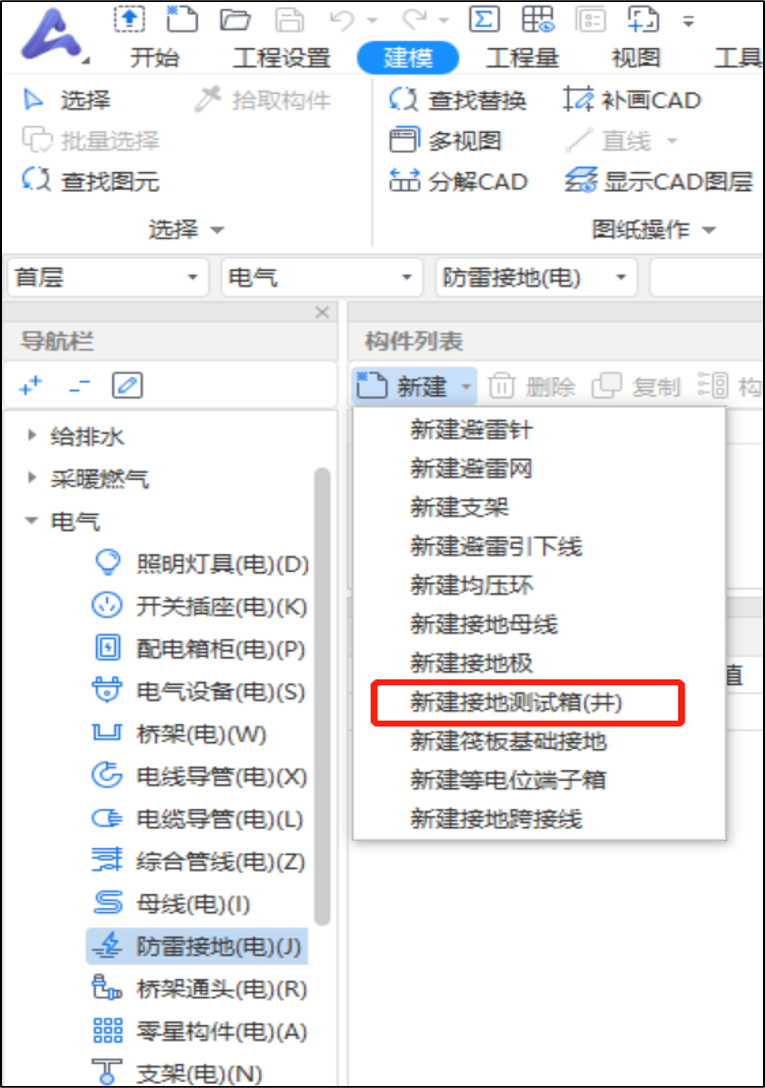

导航栏切到电气专业防雷接地构件，建模页签下，点击新建，弹出构件列表，列表内增加新建接地测试箱（井）构件。
ribbon界面调整增加回路识别功能
业务场景
防雷接地专业图纸中的避雷网、均压环及接地母线为闭合回路布置。
功能价值
ribbon界面增加回路识别功能，用户可以快速找到，便于操作。
操作步骤

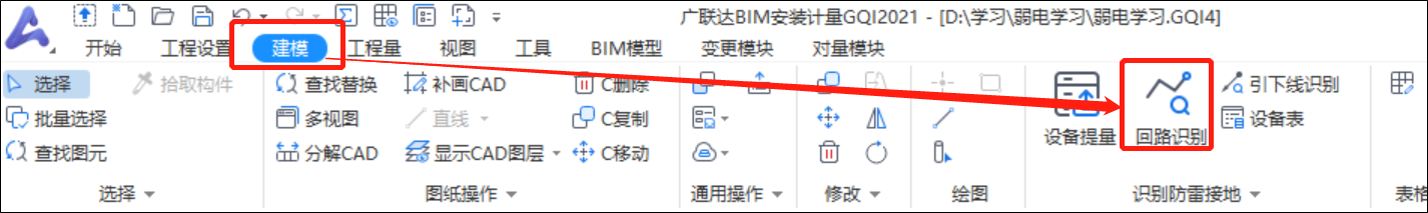

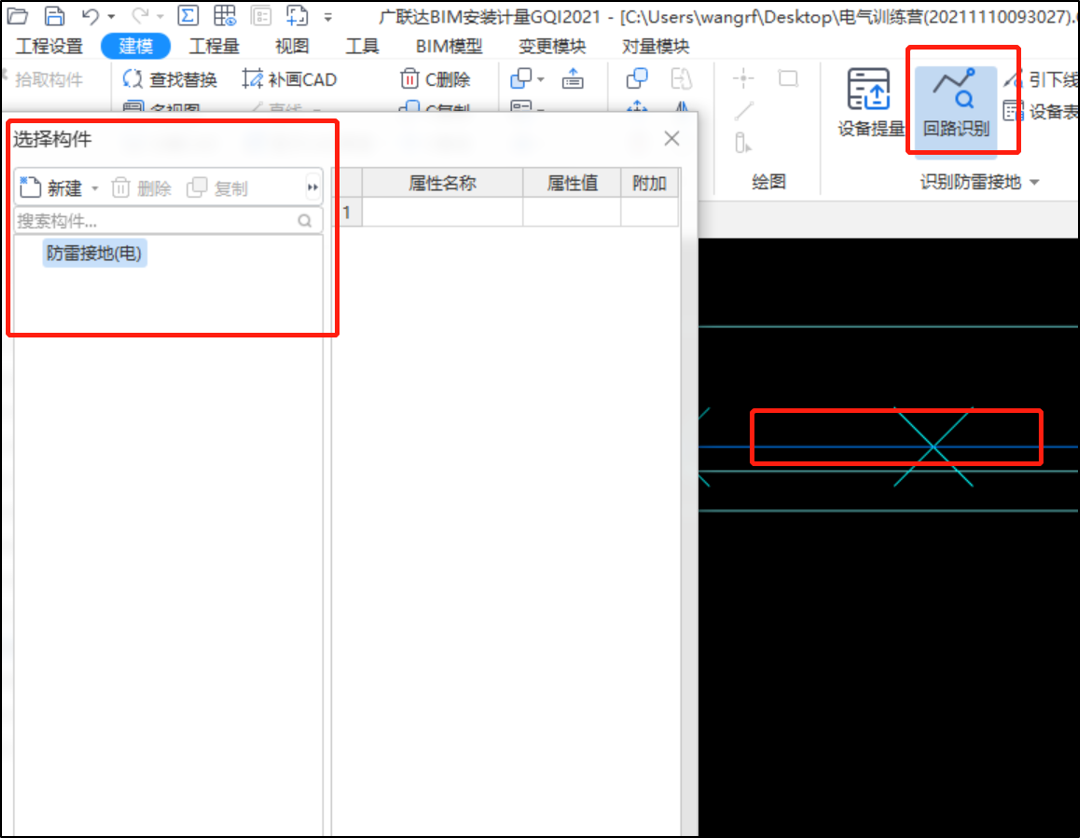

1、ribbon界面，“建模”页签下，触发“回路识别”功能按钮。

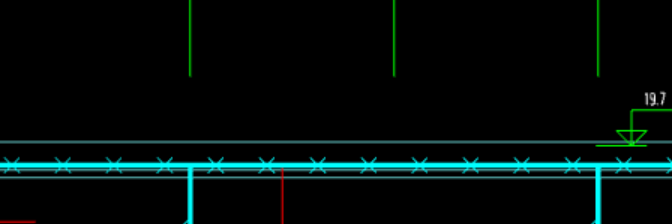

2.在绘图区鼠标左键选择避雷网CAD线条、线条变蓝色，右键确认，弹出选择构件框。

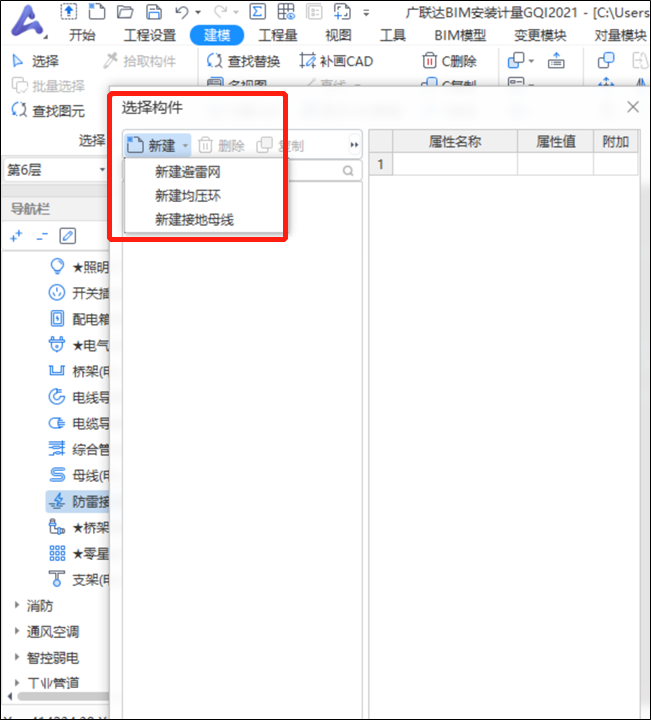

3.在弹出的选择构件框内，点击“新建”，弹出构件列表

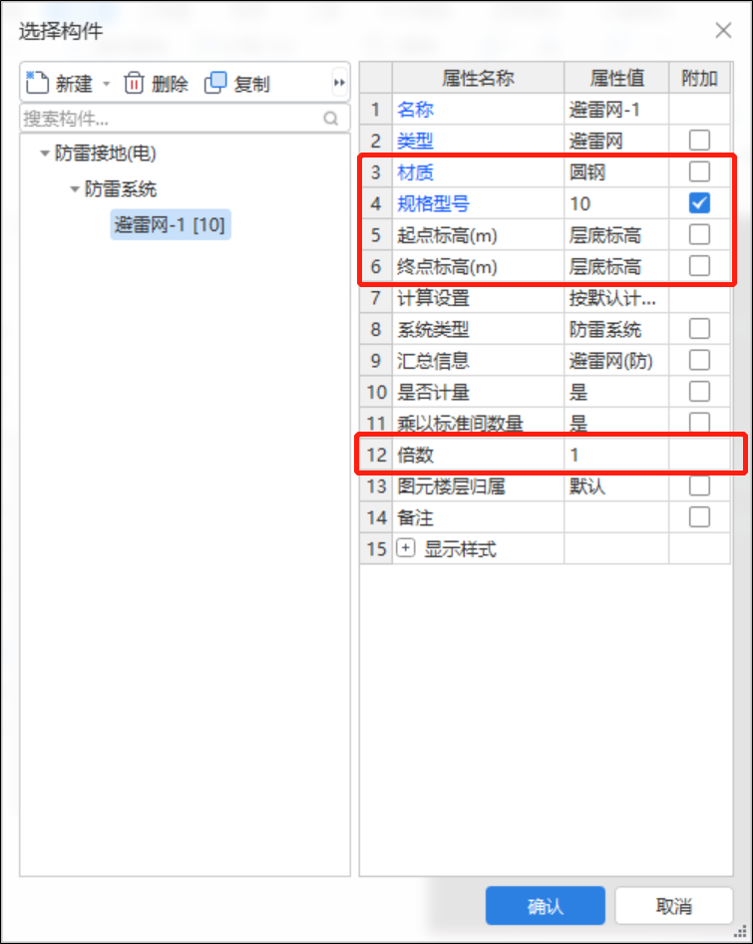

4.选择“新建避雷网”后，在右侧属性编辑器通过下拉列表选择或手动输入避雷网的材质、规格型号、起点标高、终点标高等，根据需要修改倍数。
5.点击“确认”即可生成避雷网图元。
ribbon界面调整增加引下线识别功能
业务场景
防雷引下线识别功能隐藏太深，用户不能快速找到
功能价值：
防雷接地窗体中的引下线识别功能外放至ribbon界面，用户可以快速找到，便于操作。
操作步骤

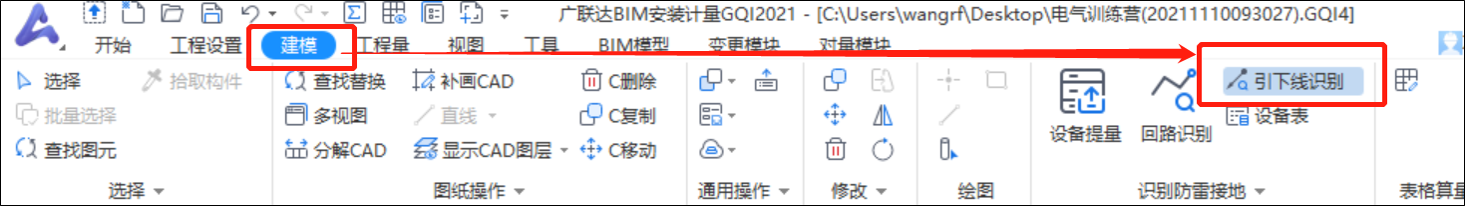

1、ribbon界面，“建模”页签下，触发“引下线识别”功能按钮

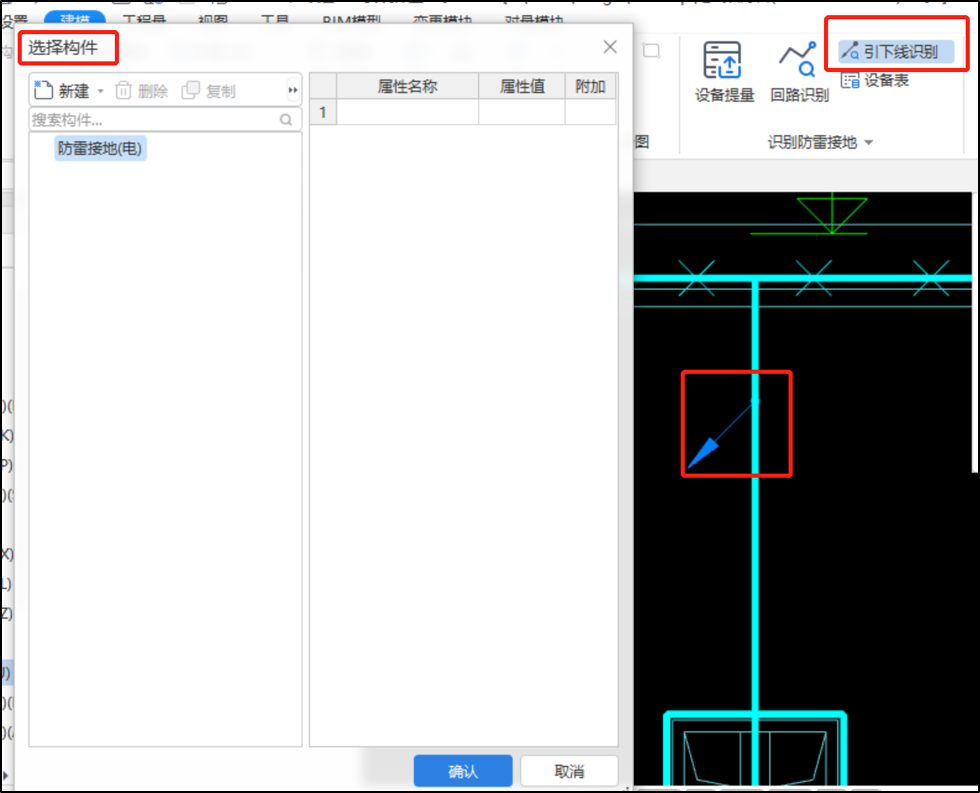

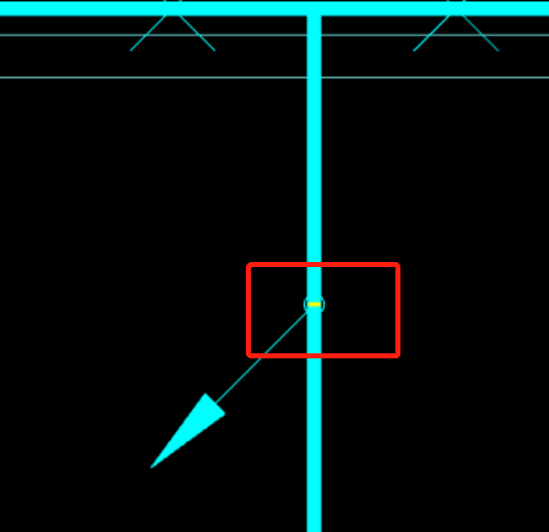

2.在绘图区鼠标左键选择避雷网引下线标识、标识变蓝色，右键确认，弹出选择构件框

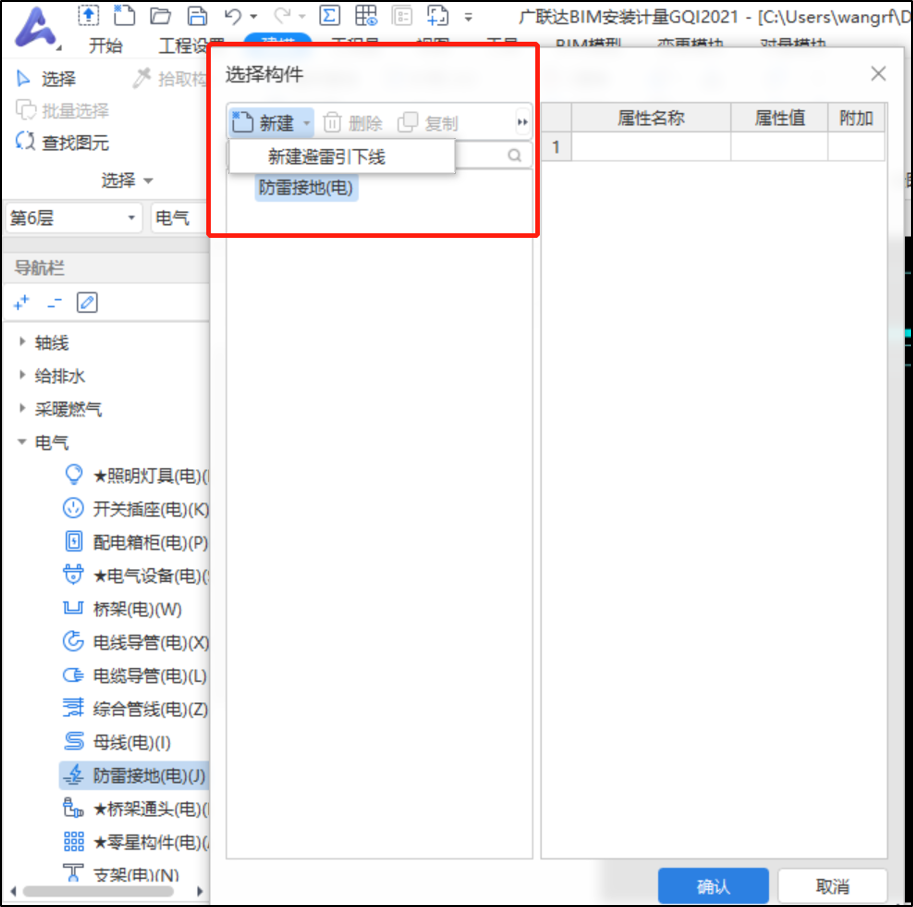

3.在弹出的选择构件框内，点击“新建”，弹出构件列表

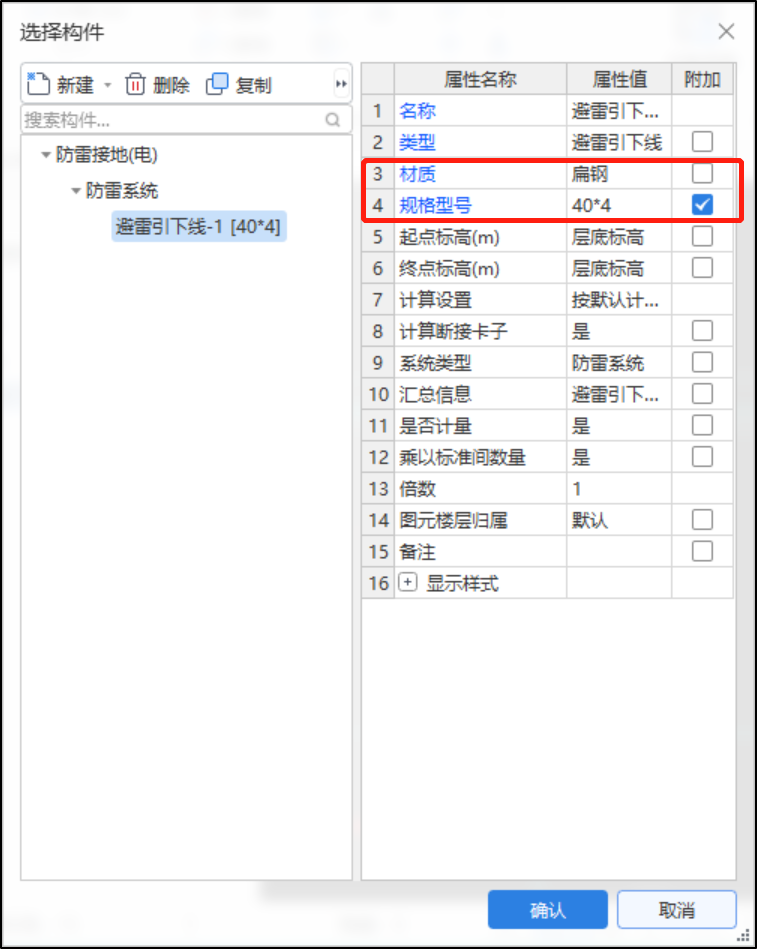

4.选择“新建避雷引下线”后，在右侧属性编辑器通过下拉列表选择或手动修改输入引下线的材质、规格型号。

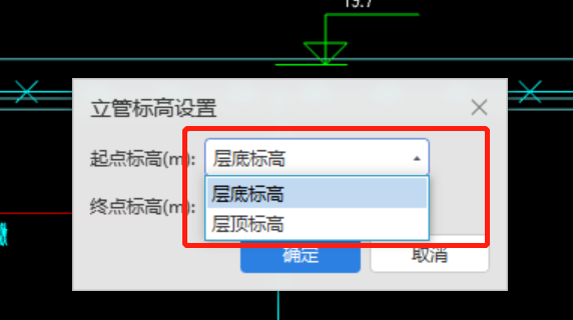

5.点击确认，弹出立管标高设置框。
6.点击“确定”即可生成避雷引下线图元。
