实体支架点绘
业务背景
1.六大专业实体支架全三维显示。
2.增加60余种图集支架类型，并且按照图集要求准确出量。
3.实际施工中，支架种类繁多，且不同专业、不同管道类型支架设置差异性大，为完善支架设置需求，增加自定义支架类型，用户可以根据施工情况进行支架的组装和布置，更加贴合施工现场，达到算量的精准化。
4.自动判断墙和板的位置，自动计算支架延伸长度，无需手动调整。
5.计算过程实时查看，保证每一个结果多样化出量，符合各个场景下的出量需求。
操作步骤

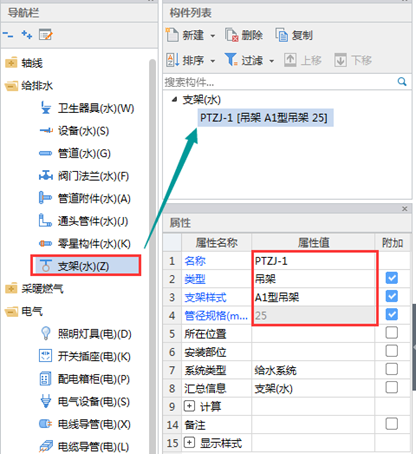

1.给排水专业下，切换到支架（水）构件类型下，新建“普通支架”
2.属性值输入：
1）类型：下拉选择或手动输入支架类型
2）支架样式：需要点击单元格三点按钮进行设置，可以选择图集支架和自定义支架两种形式；其中：

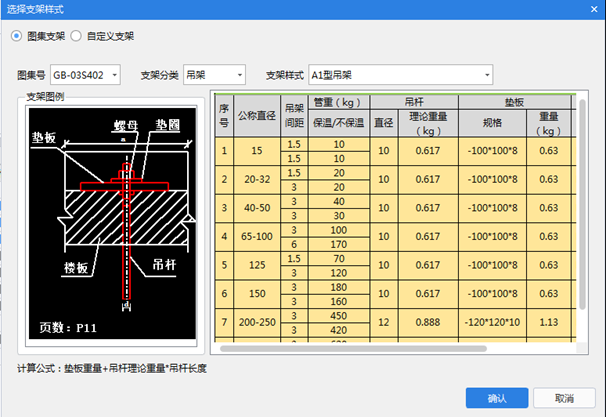

a.图集支架：依据为《室内管道支架及吊架》GB-03S402图集，按照图集规定的各个管径值的要求进行计算（窗体下方标注具体的计算公式）

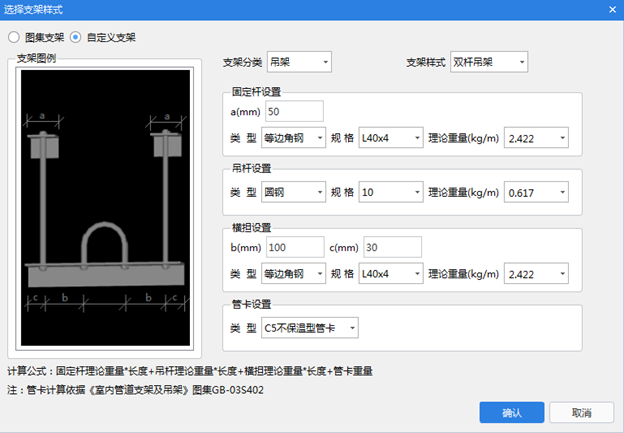

b.自定义支架：分为吊架、托架两种，根据实际情况进行各项设置值的调整后，点击确认
（3）管径规格：默认管径25，不允许编辑，布置时，会根据所选管道自动反建同规格的支架构件
3.布置支架-点绘：

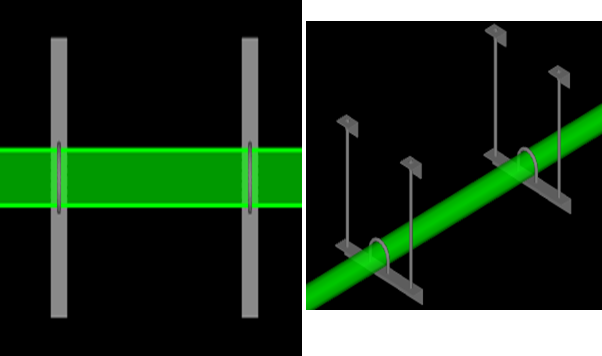

1）点绘：水平管布置
a.触发“绘图”功能包中，点绘命令
b.捕捉要布置支架的管道图元，进行点绘

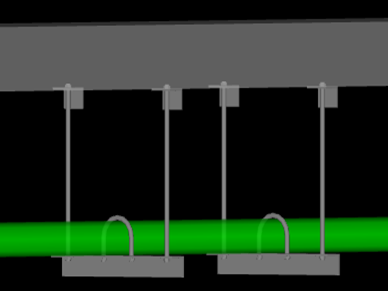

c.在点绘时，支架会自动找板；
找板原则：如果有板图元，吊架架会自动找板；如果无板图元，支架会按照层顶标高进行布置；
d.布置吊架时，管道标高不允许为层顶标高，否则布置不上

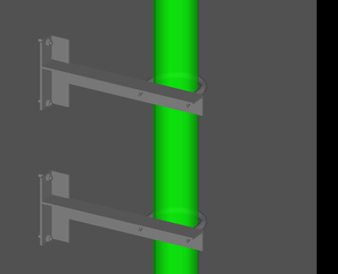

2）点绘：立管布置
a.触发“绘图”功能包中“点绘”命令，点击要布置支架的立管位置，弹出标高设置窗体：
b.输入标高值，进行点布

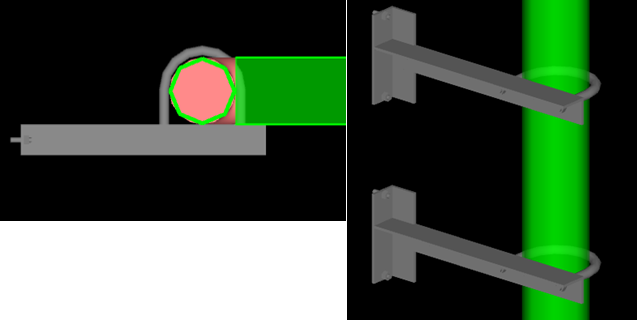

c.在点绘时，支架会自动找墙；
找墙原则：如果有墙图元，托架会自动找墙，超出500m范围值，不再找墙；如果无墙图元，托架会按照默认设置值布置

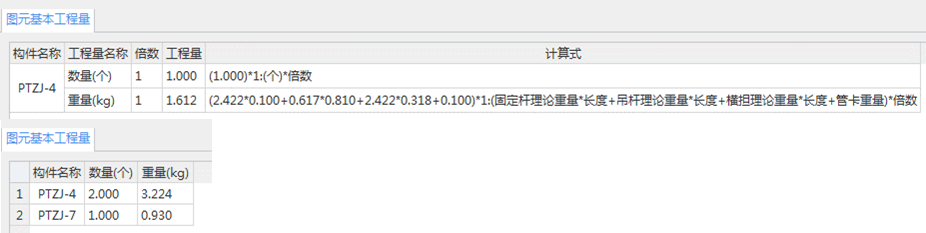

4.出量：按个数和重量计算
1）图元查量：单个支架查看/多个图元查看
2）分类工程量、套做法、报表出量同图元查量
5.管道二次编辑：调整管道管径，支架会随之调整
