安装计量GQI2021

剖面功能帮助文档

操作步骤

1.保存剖面后，进入剖面管理窗体；

2.双击剖面名称，进行剖面定位；

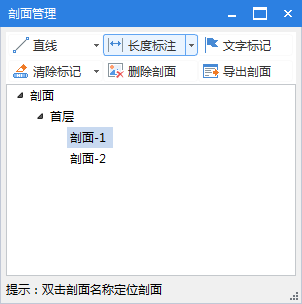

3.进入剖面管理窗体内查看被保存的剖面。

4.使用直线相关功能对剖面内的图元进行相应的标记；

5.使用标注相关功能对剖面内的图元进行长度、标高、角度等标注；

6.使用文字标记功能对剖面内容进行文字标记；

7.使用清楚标记功能将绘图的标记进行清楚；

8.使用导出剖面功能将剖面导出为图片。
