安装计量GQI2021

CAD识别选项

业务背景

通过调整CAD识别选项设置值，可以按照用户设置的范围值进行识别操作，提高了识别的正确性。

操作步骤

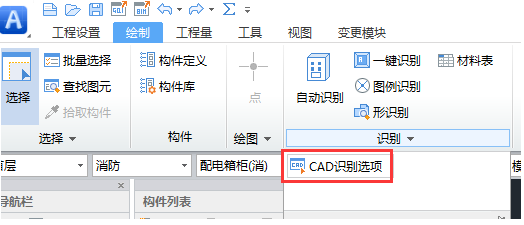

1.触发【绘制】页签下的- 【识别】功能包中的【CAD识别选项】功能

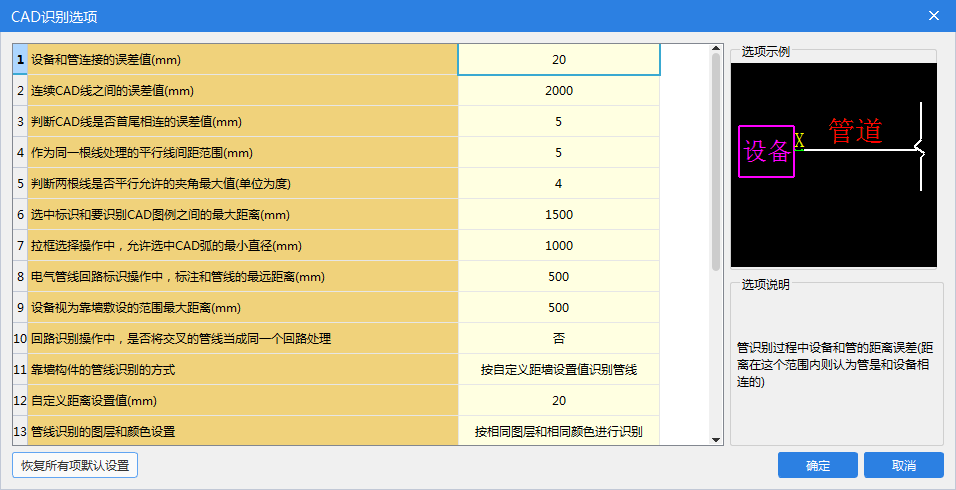

2.弹出窗体后，可以调整CAD识别选项的选项值来控制识别选项；

3.修改完毕后，点击确定，关闭窗体。再次触发功能即可进行识别。

新增功能

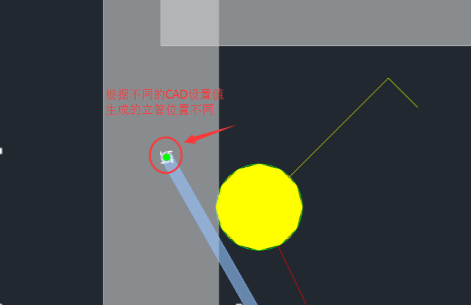

连接靠墙点式图元的立管距墙体边线的距离可以自由设置，识别结果更加准确。

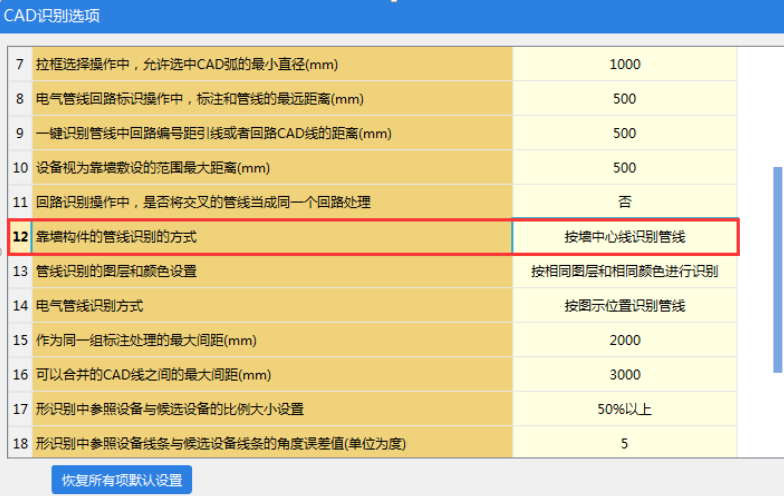

1、根据工程需要，调整“靠墙构件的管线识别方式”的选项

2、使用多回路等功能识别管线，立管位置按照选项规则进行生成（需要先识别墙图元）。
