照明回路批量识别

业务场景

电气专业图纸较为复杂，需要平面图和系统图对照的看，在计算的时候需要逐个配电箱逐条回路的计算，软件中一般通过多回路功能进行计算，但是也需要用户逐条回路去选择，还会出现漏选等想象，此次优化有以下两个方面。

1.通过圈定系统图范围，自动判断平面图和所选系统图对应关系，根据对应关系，完成管线识别。

2.无系统图情况下，根据平面图完成管线识别，再二次编辑回路信息。

1.一键快速完成全部照明管线算量。

2.功能操作简单，零学习成本。

3.检查、修改灵活，方便，极大的提升了算量工作效率。

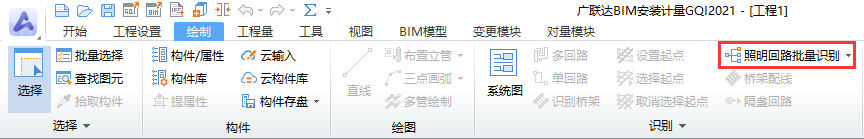

1.切换到“电气专业-电线导管”构件类型下，在上方功能区“绘制”选项卡的“识别”功能包内，新增了“照明回路批量识别”功能。

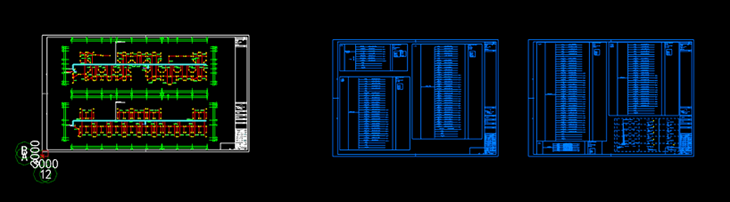

2.触发“照明回路批量识别”按钮，拉框选择照明系统图，右键。

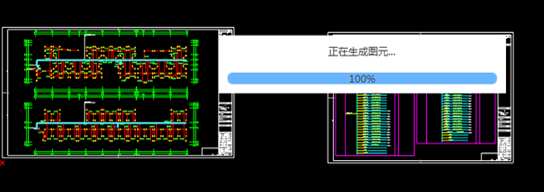

3.弹出进度条：显示正在生成图元。

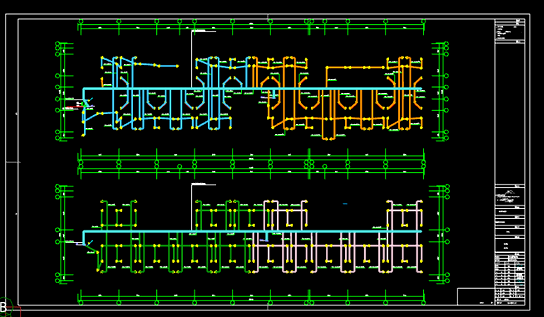

4.根据所选的系统图在平面图生成全部管线。

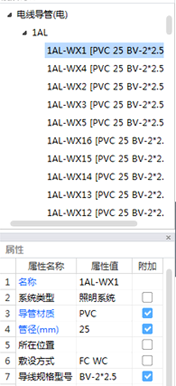

5.同时，右侧会生成构件树。

6.构件列表中会通过构件树反建相应的构件。

7.识别完后，可以对识别完的回路进行“回路校核”，检查各个回路的属性是否设置有误。

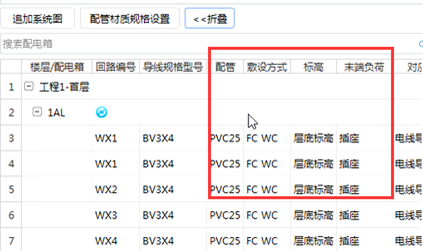

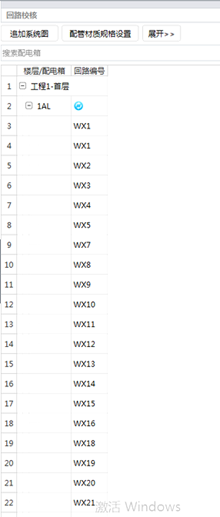

①窗体右侧显示回路校核，点击“展开”按钮，显示回路属性。

②反查。

a.单击配电箱可以进行图元的反查。

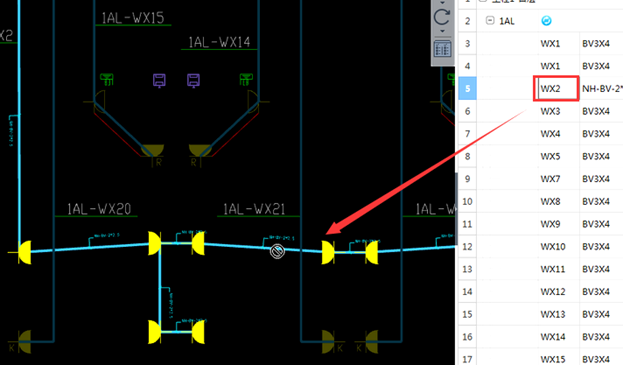

b.单击回路编号可以对整趟回路进行反查，并且可以显示回路信息。

8.管线识别图元全部识别完成。

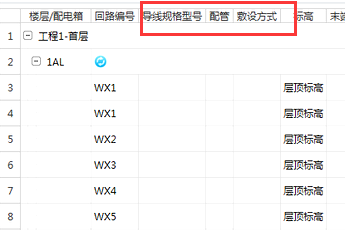

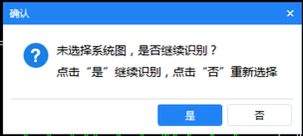

9.当无系统图时，也可进行管线识别，在识别时，会弹出窗体，点击“是”，即可识别，识别完后，进行回路信息的二次编辑。
