C镜像

业务背景

使用“C镜像”功能，可以将选中的CAD图元镜像到另一位置，也就是说可以绕指定轴翻转对象创建对称的镜像图像，要指定临时镜像线；可以选择是删除原对象还是保留原对象。

第一步：点击“工程设置>通用编辑”功能包中“C镜像”功能；

第二步：按鼠标左键点选或框选需要镜像的CAD图元；

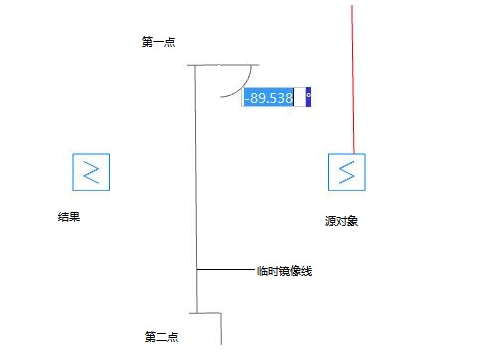

第三步：指定镜像直线的第一点，再指定第二点；

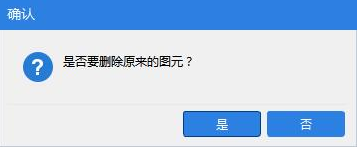

第四步：弹出“是否删除原来的图元”的确认提示框，按实际需要选择“是”或“否”，则所选构件图元将会按该基准点镜像到目标位置。
