水管自动识别

业务场景

在识别给排水管道时不用一段一段识别，可以按照系统一次性自动识别。

1.自动识别：对一条水管回路实现快速选中识别。

2.反查路径：在识别前对此条回路在绘图区域反差定位，亮显查看。再次保证识别的准确性。

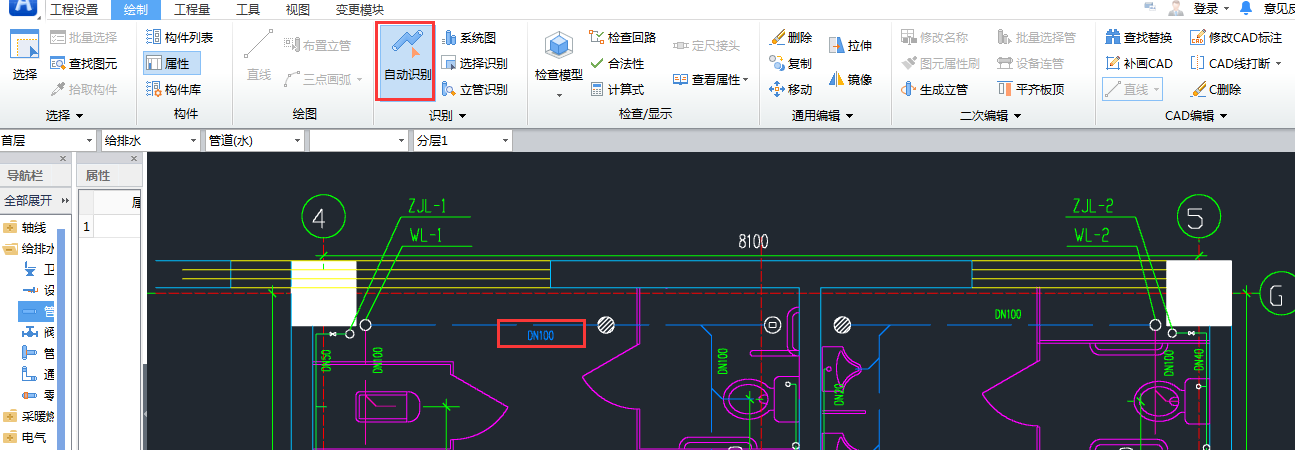

第一步：在【绘制】模块——【识别】功能包中点击【自动识别】命令。

第二步：找到某一条回路，选中其中的任意一条CAD线和一个标注，如图。该条回路所有CAD线显示被选中，然后点击鼠标右键；

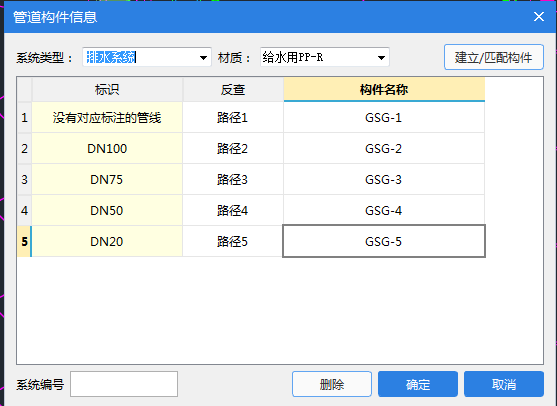

第三步：鼠标右键以后，弹出自动识别“管道构件信息”编辑窗口。根据管道有无管径标注分行显示。（在自动识别选择了管道和标注，则管道会就近500范围内去寻找它的标注）

注：标识对构件名称的选择上起提示作用。

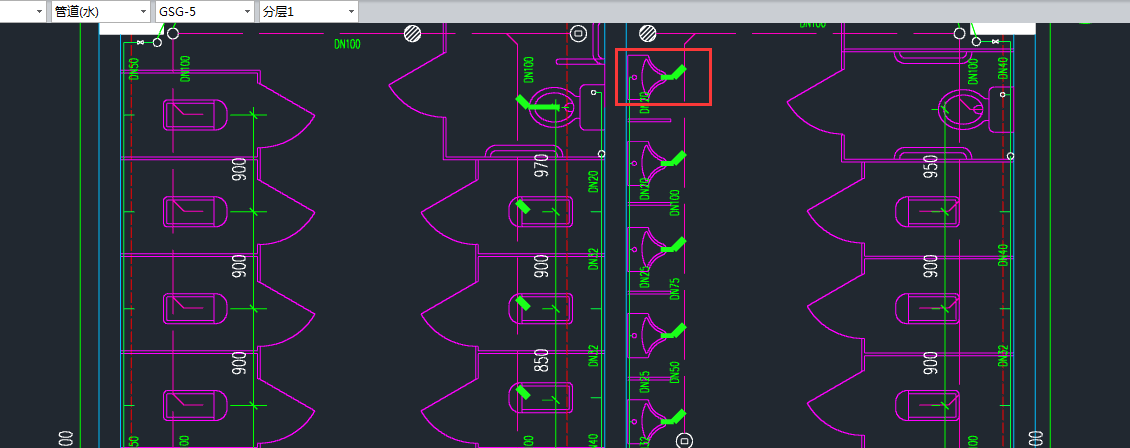

第四步：反查：双击“路径2”，定位绘图区域。有标注的DN100的管道闪烁亮显。提示我们在生成图元前再次检查路径正确与否。然后点击鼠标右键，回到“管道构件信息”界面。

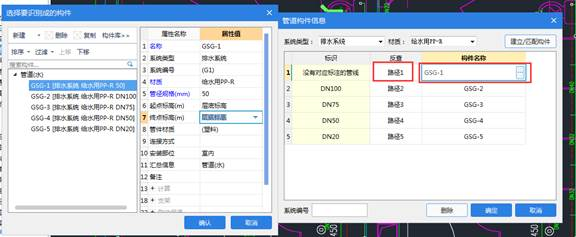

第五步：在该行构件名称里双击，调出构件属性编辑器，当管道为空时，可建立管道对应构件，建好相应属性，然后确定。

第六步：该条回路的管道全部被识别。
