配电箱识别

业务场景

1.使用【配电箱识别】功能，可以解决实际图纸中配电箱在标识上按照一定规律命名的图纸，并一次性识别同系列配电箱分布在不同楼层所有符合该命名规则的配电箱，可以减少切换楼层的步骤。

2.反查定位可以对未识别成功CAD图例进行追踪。

第一步：选择“电气专业”下的“配电箱柜”构件；

第二步：在【绘制】页签——【识别】功能包中触发【配电箱识别】命令；

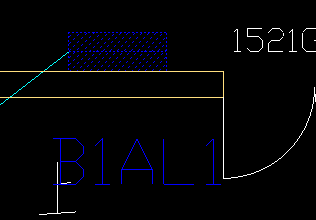

第三步：按鼠标左键点选或框选构件图例与标识，这时构件呈蓝色状态表示选中，然后点击右键确认；

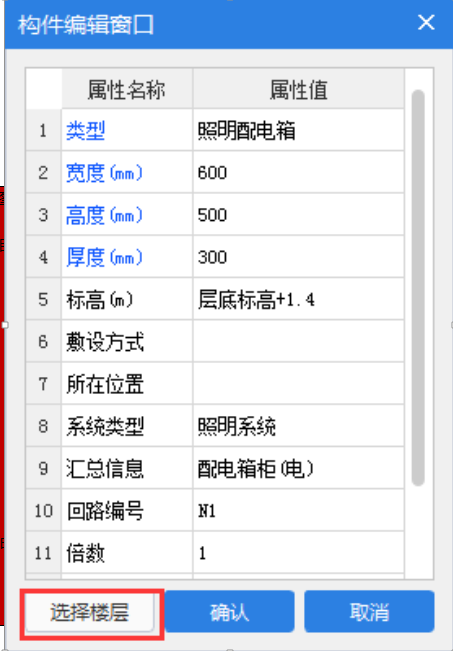

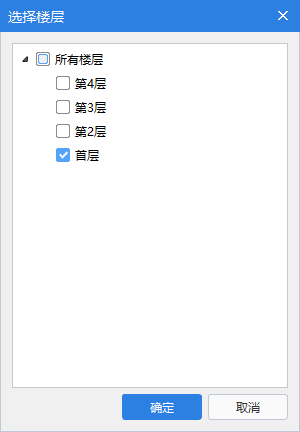

第四步：弹出如下图所示对话框，用户设置好此类配电箱的属性和需要识别的楼层后，点击确定

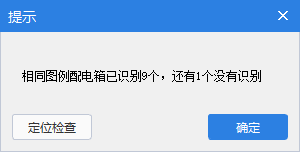

第五步：生成配电箱图元，并弹出生成图元数量提示信息。

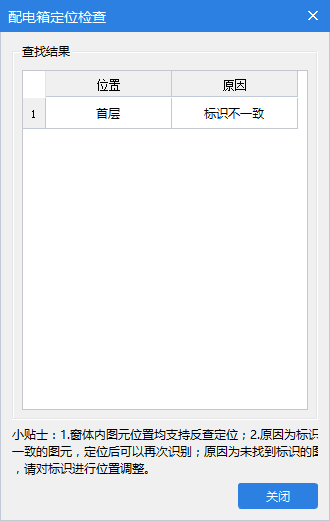

第六步：点击定位检查，可以查看相同图例未被识别的原因，以及双击进行反查定位。
