生成立管

业务背景

有高差的投影相交的两个水平管图元之间想要生成立管；有高差的投影相交的设备与水平管图元之间想要生成立管。此类补充生成立管图元的场景可以使用“生成立管”功能。

操作步骤

选择水平管进行生成

第一步：在构件列表中，选择需要生成立管的构件名称，再切换到“检查编辑”页签，触发“编辑工具”功能包中的“生成立管”功能；

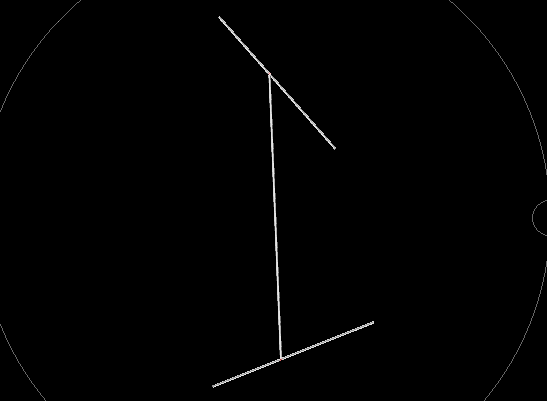

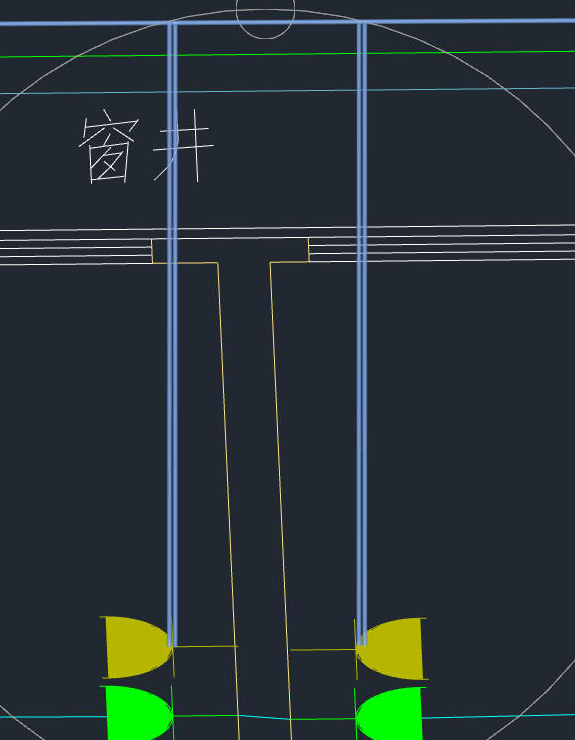

第二步：选择需要生成立管的两根水平投影相交的水平管，鼠标右键，然后通过三维效果图观察如下：

选择点式图元进行生成

第一步：触发“绘制-二次编辑”功能包中的“生成立管”功能；第一步：切换到“检查编辑”页签，触发“编辑工具”功能包中的“生成立管”功能；

第二步：点选或框选点式图元后，右键确认

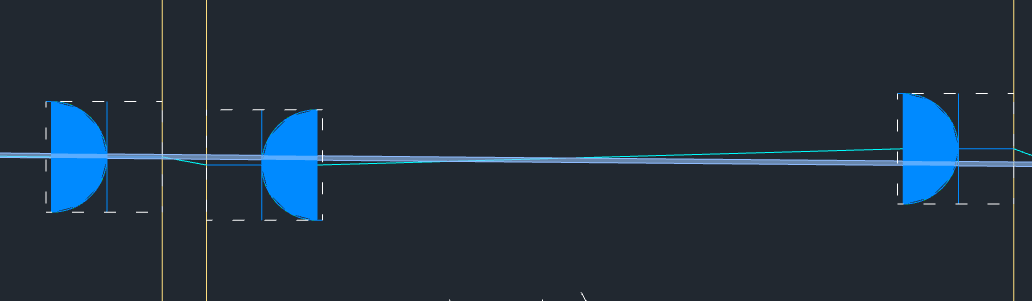

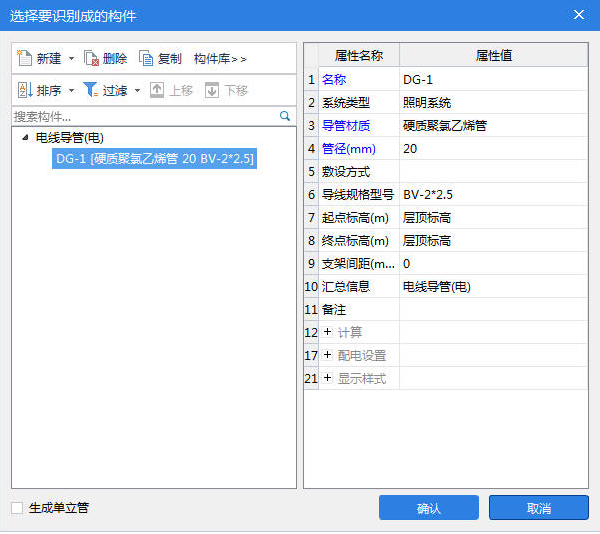

第三步：弹出“选择要识别成的构件”窗体，选择要生成的立管的管道构件类型，默认自动勾选同步水平管私有属性，生成的立管图元在私有属性上会与水平管保持一致。若想生成单立管，需勾选窗体内左下角的复选框。否则软件按照点式图元的属性进行自动生成立管根数。

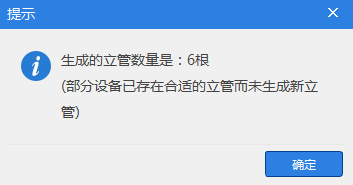

第四步：点击确认后，生成图元并弹出提示信息。
