标识识别（消防喷淋管道）

业务背景

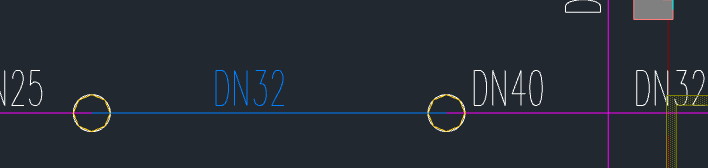

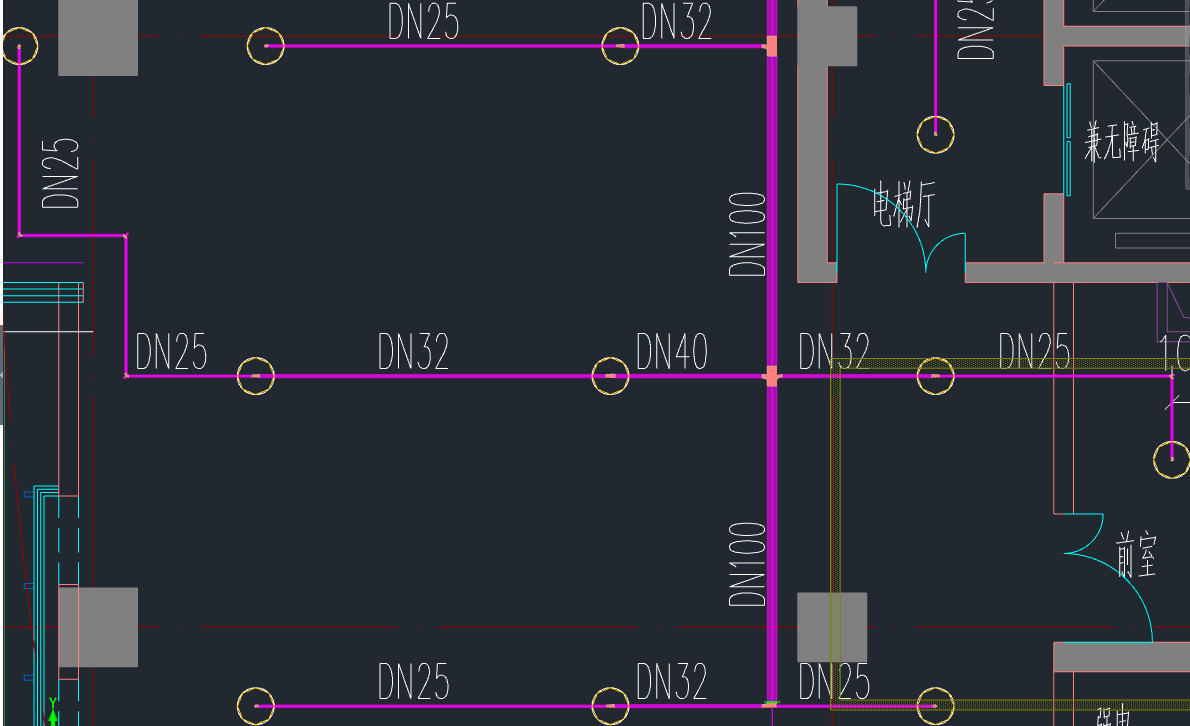

对于图纸中干管与支管非同图层同颜色的时候，使用自动识别无法进行准确生成图元。而使用标识识别可以保证此类图纸快速的按照所选标识和CAD线的识别消防喷淋管道。

操作步骤

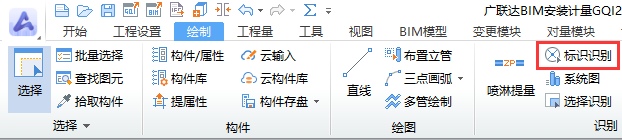

1.在消防管道构件下触发【绘制】页签下，识别功能包中的【标识识别】功能。



2.选择要识别的管线及其标识，右键确认。



3.软件按照所选标识的格式找寻管道图元进行生成。

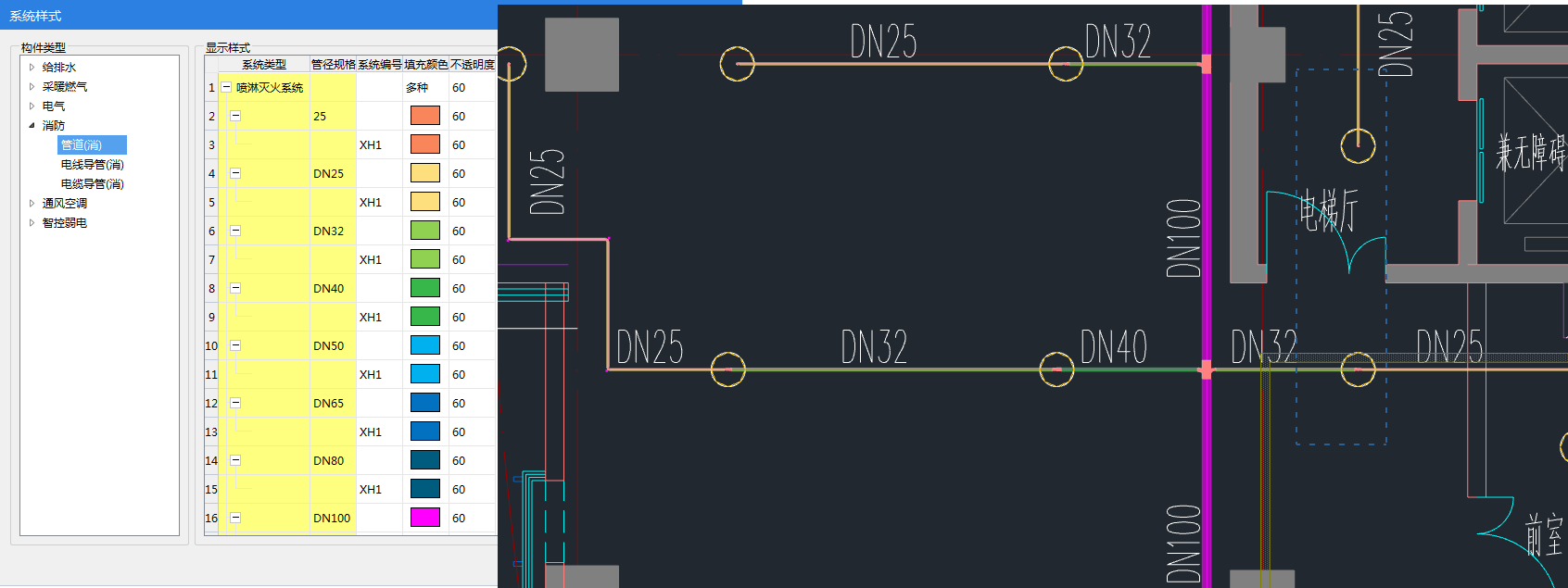

4.生成后可以通过系统样式中颜色调整进行查看生成图元是否正确。



提示：

1.标识识别受到以下CAD识别选项控制；



2.识别时只找与选择的标识同格式的标识，标识格式不同无法正确生成图元。
