安装计量GQI2021

消声器提量

业务场景

1、消声器在风管上主要起吸音降噪的效果，一般在图纸中的量级不多

2、实际算量中，因消声器是与风管相连关系，所以在计算消声器时要一并把所占的风管的长度扣除

功能价值

1、根据实际业务需求，灵活切换二维、三维算量模式

2、二维表格算量可以快速出量，自动考虑扣减，无需建模

3、三维消声器提量一次性完成相同图例的计算，直观查看三维模型，并且自动考虑扣减关系

二维算量操作步骤

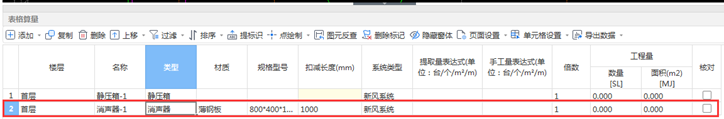

1、切至消声器构件类型下，绘图区下方自动弹出表格算量窗体

2、使用提标识功能，快速把尺寸提到规格型号单元格

3、设置扣减长度值

4、触发点绘或数数量功能，快速完成统计

5、工程量可以进行双向反查。双击提取量表达式单元格或者点击标题行图元反查功能，均可进行工程量的校核

6、工程量扣减长度显示

三维算量操作步骤

1、触发消声器提量

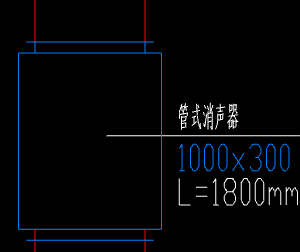

2、选择图例和标识

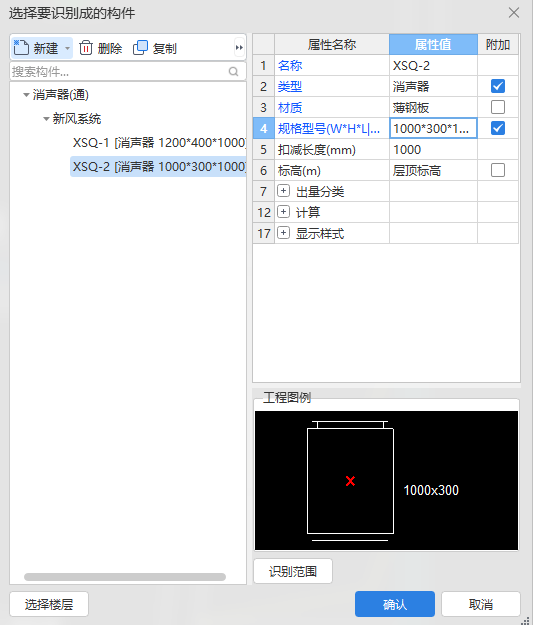

3、选择或者创建对应构件，然后选择识别范围，即可识别所有相同规格的消声器
