定尺接头

业务背景

管道的定尺长度处需要有连接件，通过“显示定尺接头”命令，可直观形象的显示各类定尺接头，增强软件的显示效果和可视性。

操作方法

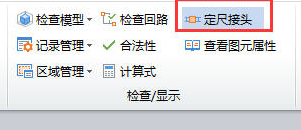

第一步：点击“绘制-检查\显示”功能包中触发“定尺接头”命令；

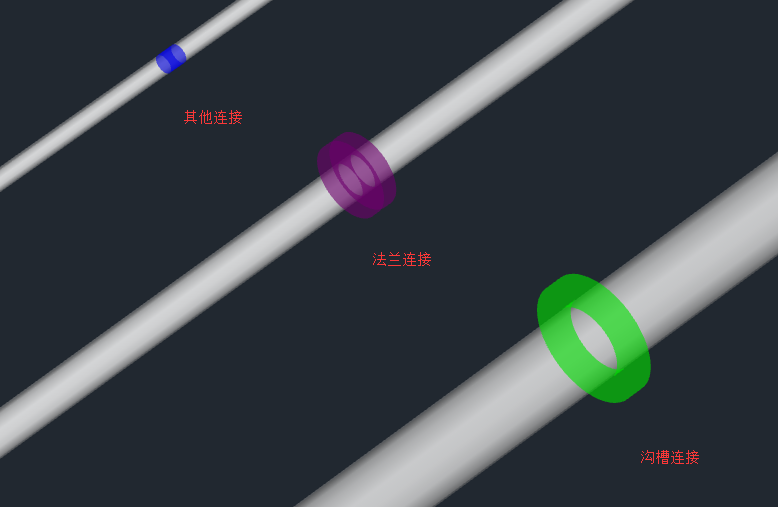

第二步：在水管的定尺长度位置处会出现定尺接头，区分三种连接方式显示效果不同，分别是法兰连接、沟槽连接、其他连接，如图所示；
