避让设置
业务背景
不同系统、专业之间的管道发生了碰撞，可以使用“避让设置”进行管道的快速避让调整。

操作步骤
第一步：触发“绘制--二次编辑”功能包中的“避让设置”功能；

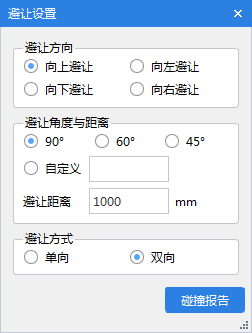

第二步：弹出的避让设置窗体中，设置管道避让的参数；

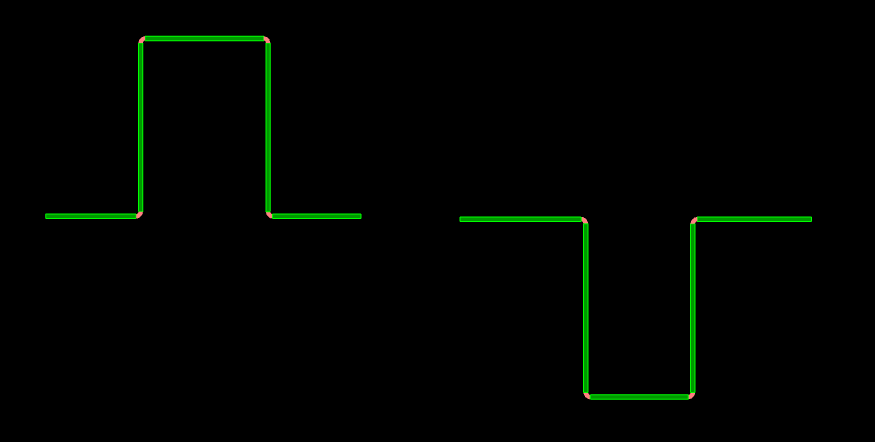

避让方向：向上避让与向下避让

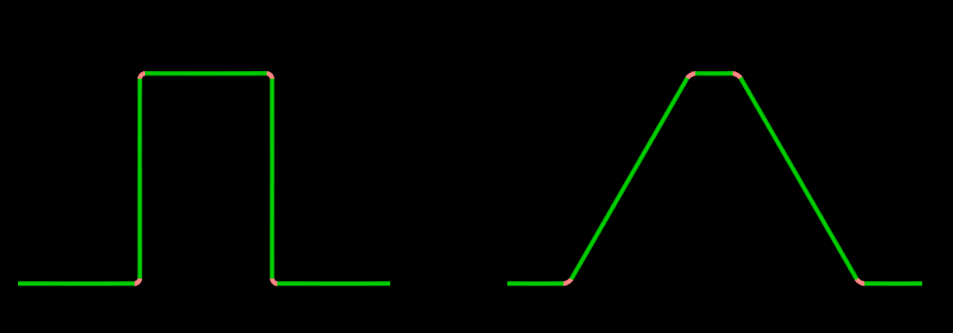

避让角度：避让90°与避让60°

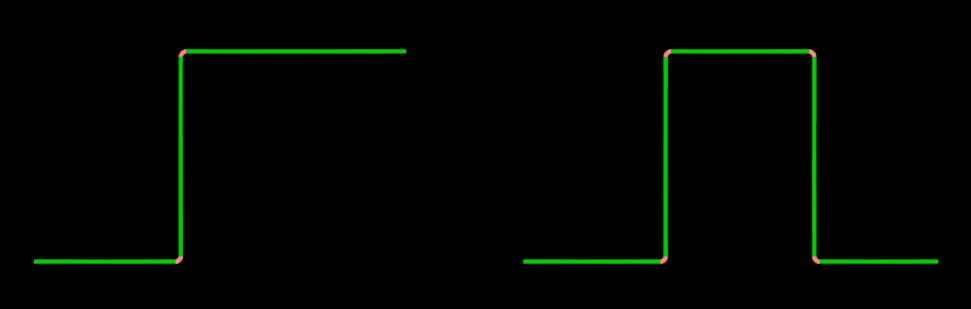

避让方式：单向避让与双向避让

第三步：选择需要进行避让的管道；

第四步：管道上选择两个扣点后，右键确认（双向避让）

第四步：管道上选择一个扣点，然后选择需要修改标高的一段管道，右键确认（单向避让）
