安装计量GQI2021

识别桥架

业务场景

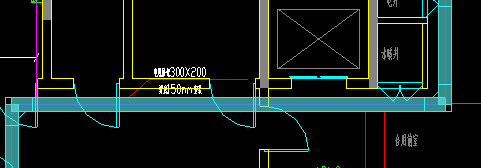

使用【识别桥架】功能，可以按照CAD桥架的走向和尺寸标注、及安装高度进行生成桥架图元。

操作步骤

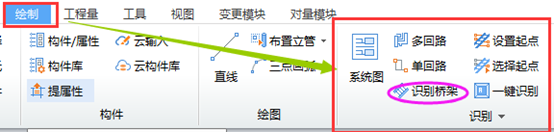

第一步：在【绘制】页签—【识别】功能包中，触发【识别桥架】命令；

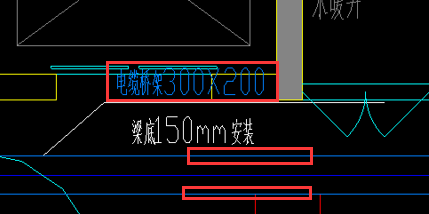

第二步：左键选择代表桥架的两条边线和标注（选中的呈蓝色显示），右键弹出“构件编辑窗体”；

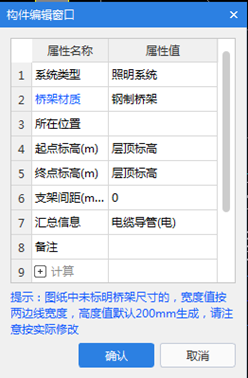

第三步：输入属性值（类型、材质、标高等属性），点击确认，生成桥架图元；

注意：图纸中未标明桥架尺寸的，宽度值按照两边线宽度，高度默认200mm生成，请注意按实际修改。
