设置比例

业务背景

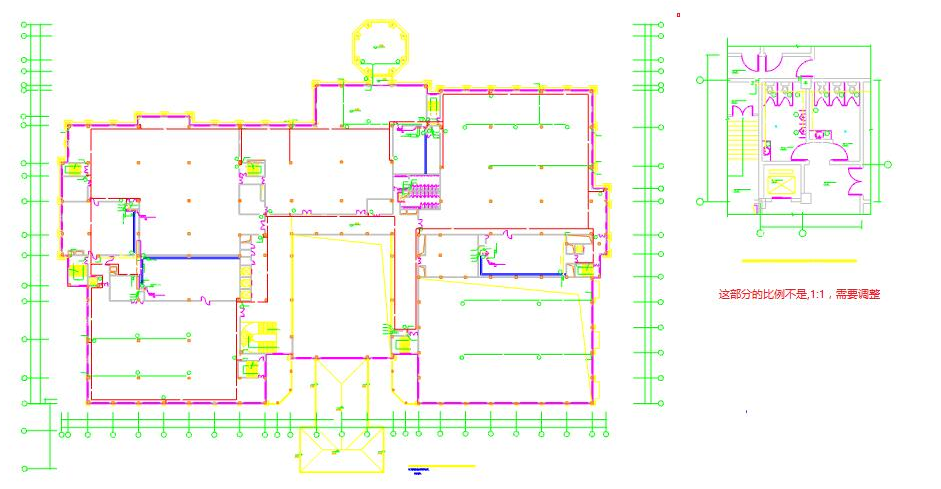

在有些图纸中，有的局部图为了查看方便，显示比例不是按1:1设置，为了能够正确的识别，需要导入软件以后需要对这部分局部图进行调整，在绘图区域内通过量取线段直接可以调整CAD图的比例。

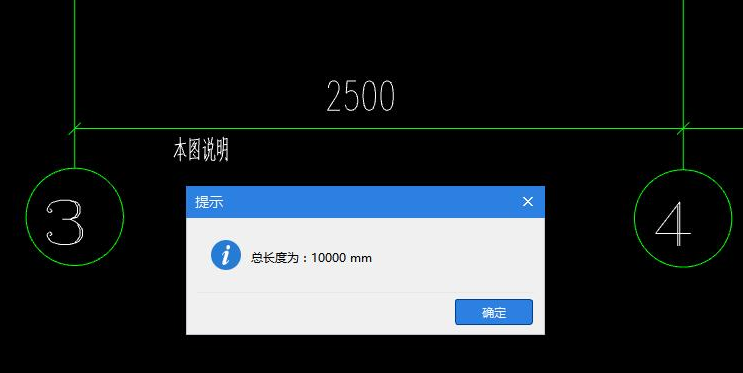

第一步：此图用“测量两点间距离”，发现与CAD图不符，需要调整比例；

第二步：点击“工程设置>CAD编辑”功能包中“设置比例”功能；

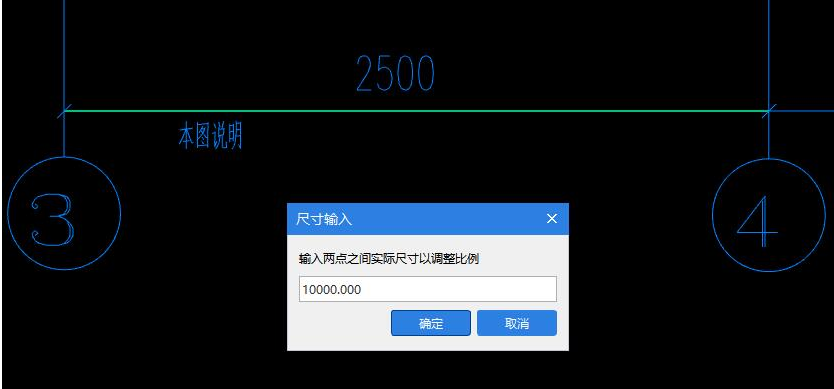

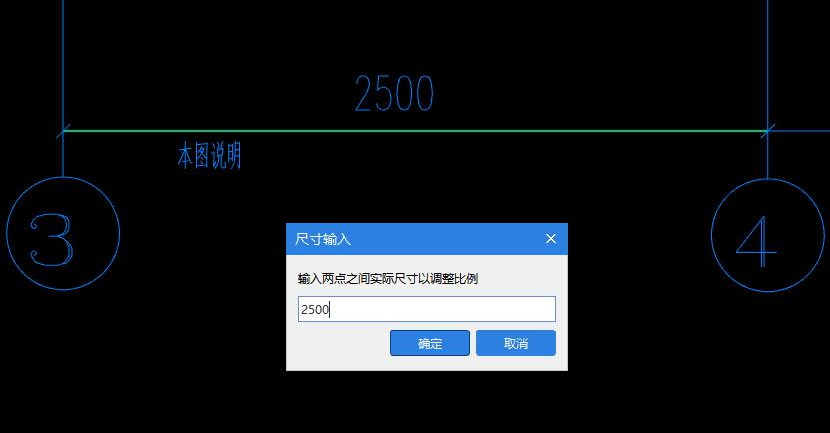

第三步：用两点间距离量取（图一），在对话框中输入图纸的实际尺寸，将1000改为2500（图二），然后确定；
（图一）

（图二）

第四步：这时，选择的CAD图纸的比例发生变化，变成实际尺寸：图纸尺寸=1:1。
