分解CAD

业务背景

“分解CAD”可以分解多段线、标注、图案填充或块参照等复合对象，将其转换为单个的元素，例如，分解多段线将其分为简单的线段和圆弧。

操作步骤

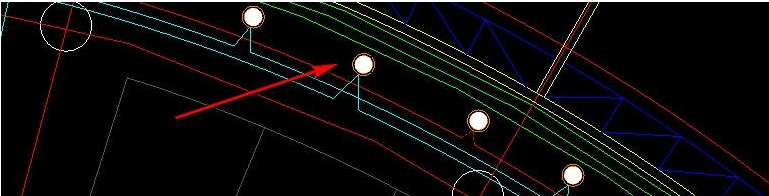

第一步：在图例识别时，出现下列情况，选中一个灯时，全部灯具的CAD图例全部选中，无法识别；

第二步：点击“工程设置>编辑CAD”功能包中的“分解CAD”功能；

第三步：点选需要分解的CAD复合对象；

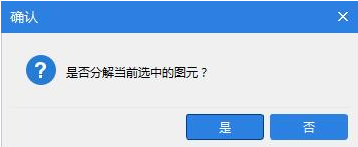

第四步：弹出“是否分解当前选中的图元”的对话框；

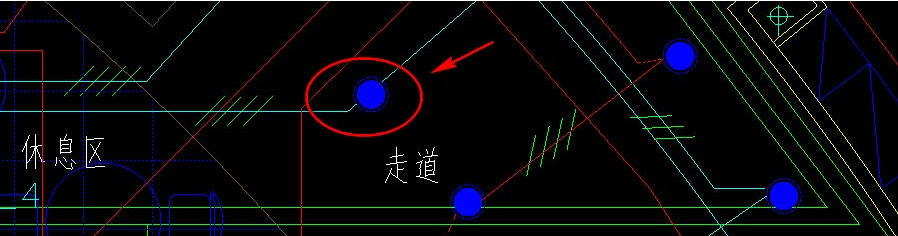

第五步：选择是，选择CAD块图元由复合对象转变为单个的元素，以下是分解完毕的图例，可进行正常的图例识别。
