生成侧面筋

使用背景

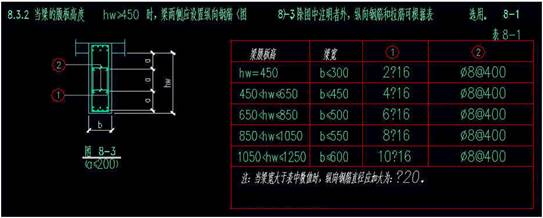

图纸的结构设计总说明中，对梁的侧面纵筋用表格进行说明，在标注注明了梁的腹板高度范围及各种范围的侧面配筋情况。如下图：


操作步骤

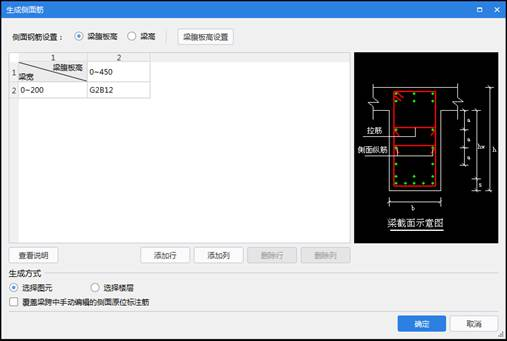

【第一步】：在“梁二次编辑”分组中选择“生成侧面筋”；

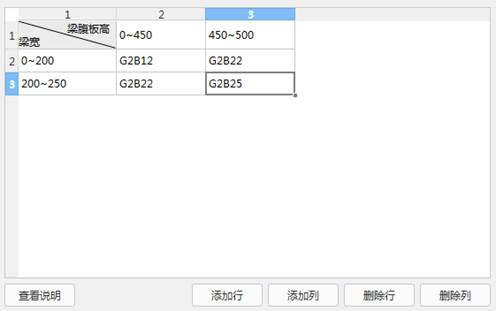

【第二步】：根据梁腹板高或是梁高来设置梁侧面钢筋，可以利用插入行添加侧面钢筋信息，高和宽的数值要求连续；


侧面纵筋输入时，如果未输入G或者N，软件自动默认为G；

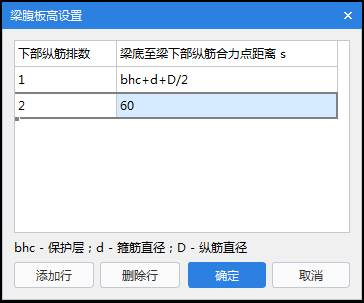

【梁腹板高设置】-可以修改相应下部纵筋排数对应的“梁底至梁下部纵筋合力点的距离s”。

根据规范和平法，梁腹板高度Hw应该取有效高度，需要算至下部钢筋合力点，下部钢筋只有一排时，合力点为下部钢筋的重点，则Hw=Hb-板厚-保护层-下部钢筋半径，s=保护层+D/2；当下部钢筋为两排时，s一般取60；当不需要考虑合力点，则s输入0，表示腹板高度Hw=梁高-板厚；用户可根据实际情况进行修改；

如下图所示：

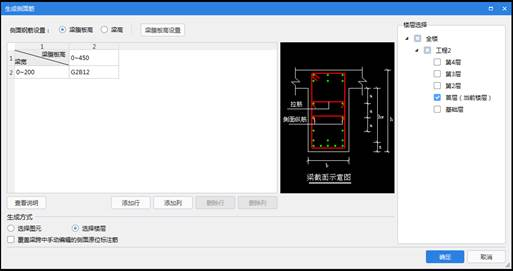

【第三步】：软件生成方式支持“选择图元”和“选择楼层”，“选择楼层”在楼层中选择需要生成侧面钢筋的梁，右键确定。“选择楼层”则在右侧选择需要生成侧面筋的楼层，该楼层中所有的梁均生成侧面筋。


说明

生成的侧面钢筋支持显示钢筋三维。

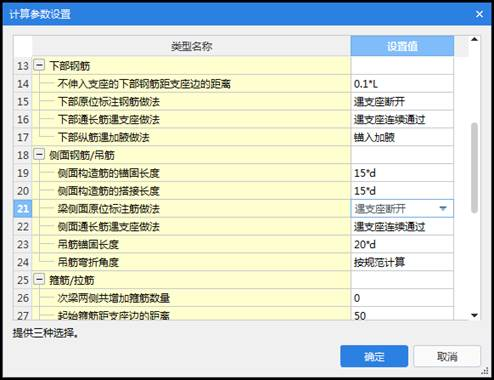

利用此功能默认是输入原位标注侧面钢筋，遇支座断开，若要修改做法，进入“计算设置”——“框架梁”，可以选择其他做法。


软件可以设置是否覆盖梁跨中手动编辑的侧面原位标注筋。
