屏幕旋转
使用背景
当遇到以下情况时，可以使用“屏幕旋转”功能：
1、进行梁的原位标注时，梁是竖向或者斜向绘制，不方便输入。
2、绘制板受力筋或者负筋，对于竖向钢筋的布置时，不方便查看钢筋信息。
操作步骤
鼠标点击“视图”选项卡 ->“操作”分组 ->“顺旋转90°”，在下拉菜单中选择旋转的方式。
1、顺旋转90度

选择“顺旋转90°”，则软件会把绘图区顺时针旋转90度。

2、逆旋转90度

选择“逆旋转90°”，则软件会把绘图区顺时针旋转90度。

3、按图元旋转

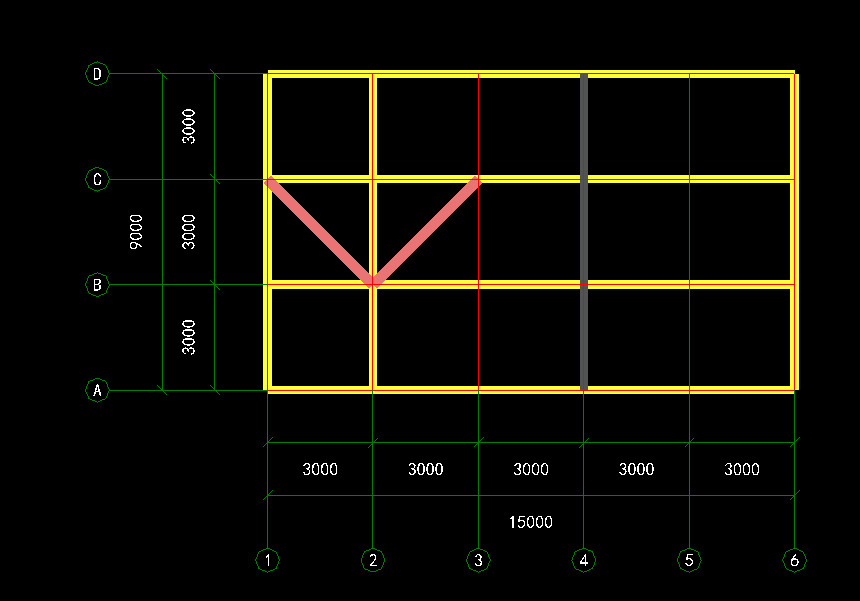

如下图所示，梁斜向绘制，进行原位标注时不方便输入和查看，现在需要把屏幕旋转一个角度，使梁水平向显示，便于输入。
【第一步】：选择“按图元旋转”；

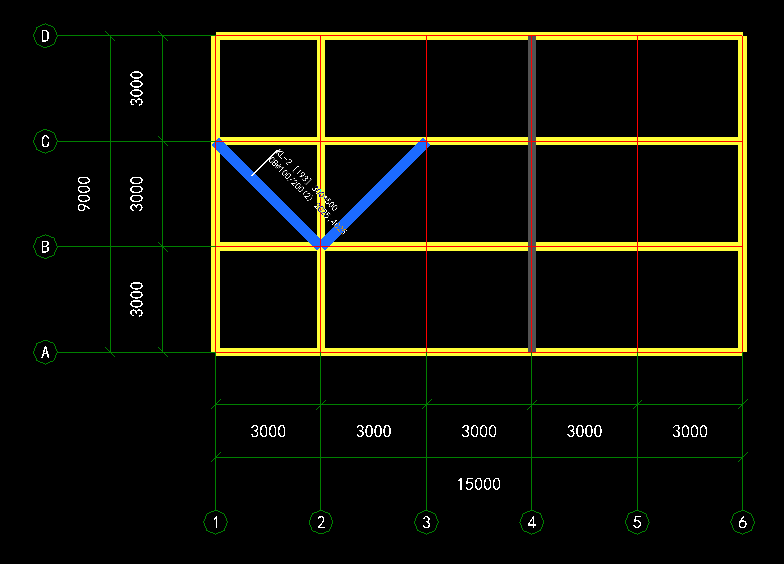

【第二步】：选择一个线形图元，此处选择梁图元；
4、恢复视图

选择“恢复视图”，软件自动恢复旋转前的视图。
