自定义钢筋图
使用背景
如果当前工程有一些钢筋图形样式在系统图库中没有，可以使用“自定义钢筋图形”功能新建这些钢筋图形并保存 ，不仅在以后的工程中可复用，还可随时进行编辑修改。
操作步骤

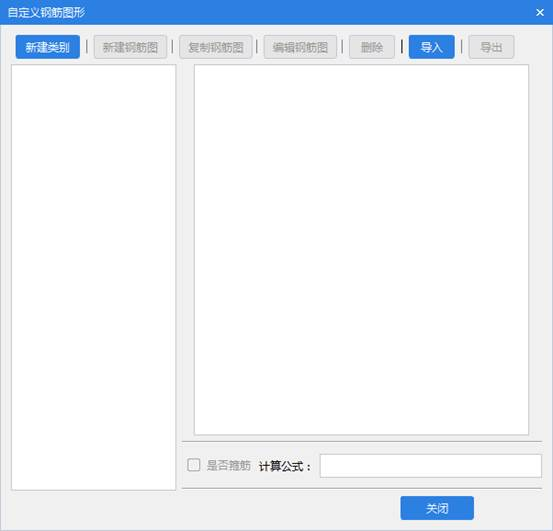

【第一步】：鼠标点击“工具”选项卡 -> “钢筋维护”分组 -> “自定义钢筋图”，打开 “自定义钢筋图形”窗口；
说明
1、新建类别：可以新建一个钢筋图形的类别，比如“挑檐钢筋图”；
2、新建钢筋图：新建钢筋图形，在弹出的窗口中输入钢筋图形名称，然后在矢量图编辑器中进行编辑；
3、复制钢筋图：复制当前选中的钢筋图形；
4、编辑钢筋图：修改当前已经建立好的钢筋图形；
5、删除：删除当前选中的钢筋图形或钢筋图形类别；
6、导入：导入一个已经保存的钢筋图形文件，该文件只能为“*.GTX”格式；
7、导出：导出建立的钢筋图形为一个钢筋图形文件，该文件为“*.GTX”格式；
8、是否箍筋：勾选则确定当前选中的钢筋图形归类为箍筋；
9、计算公式：显示当前钢筋图形的长度计算公式。

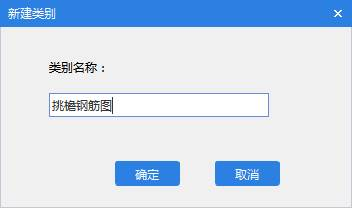

【第二步】：点击 “新建类别”按钮，弹出类别名称输入框，如输入“挑檐钢筋图”，点击“确定”按钮则在“自定义钢筋图形”窗口左侧树形结构上建立“挑檐钢筋图”类别；

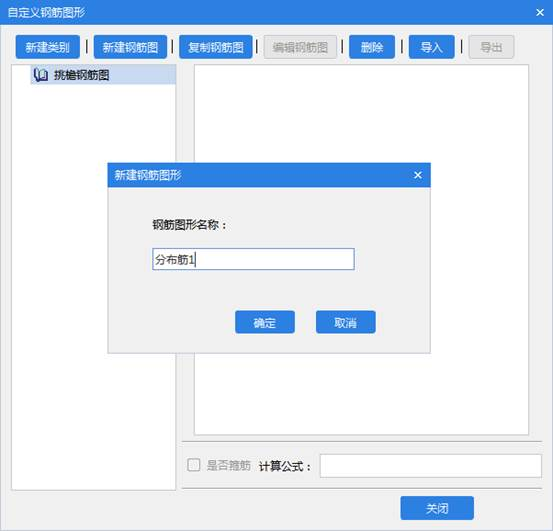

【第三步】：在窗口左侧树形结构中选择 “挑檐钢筋图”类别，点击 “新建钢筋图”按钮，弹出钢筋图形名称输入框，如输入“分布筋1”，点击确定；
【第四步】：进入“矢量图编辑器”窗口，开始编辑钢筋图形；
说明
1、画直线、画弧、画圆、画矩形：具体画法参见绘图的“画直线”、“画弧”、“画圆”、“画矩形”；
2、修改工具条：删除、复制、镜像、移动等按钮具体用法参见绘图菜单功能。
3、新建钢筋图主要分四步，具体如下：3.1 绘制钢筋线：应用到画法命令及修改命令绘制需要的钢筋线形状。
3.2定义变量：定义绘制的钢筋线各段长度为变量。点击工具栏“定义变量”按钮，切换到定义变量状态，选择需要定义的变量，在图元属性编辑器 “文本内容”中输入要定义的变量名称，如L1。如下图所示：
3.3点击工具栏 “设置计算式”按钮，输入钢筋长度计算式，比如上图钢筋长度计算式为：L1+L2+L3。
3.4检查确认无误后点击“确定”，再点击“文件”-> “退出”或点击“×”保存并退出矢量图编辑器。

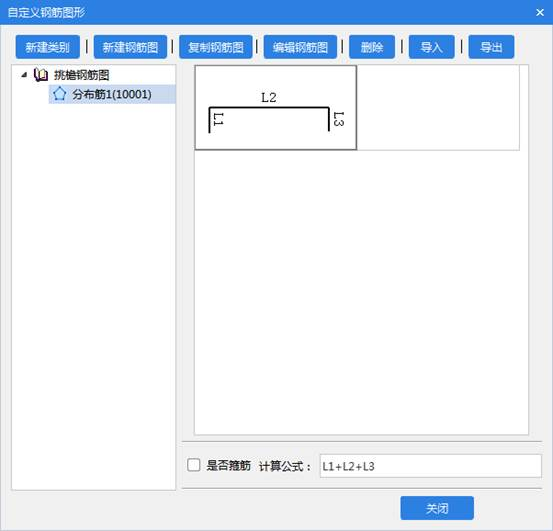

【第五步】：钢筋图编辑完成后返回到 “自定义钢筋图形”窗口。
说明
自定义钢筋图可以在单构件的输入时进行选择。
